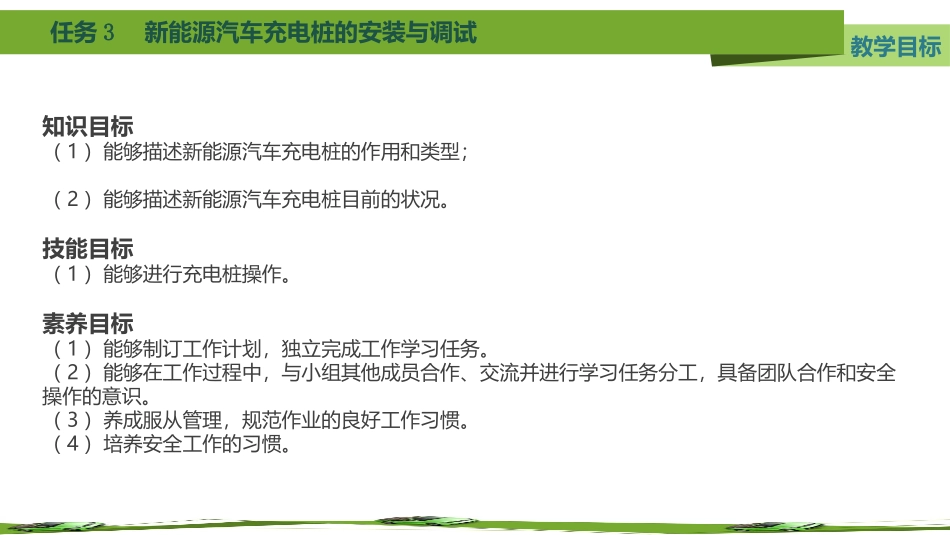

《新能源汽车动力电池与充电系统检修》任务3新能源汽车充电桩的安装与调试任务3新能源汽车充电桩的安装与调试知识目标（1）能够描述新能源汽车充电桩的作用和类型；（2）能够描述新能源汽车充电桩目前的状况。技能目标（1）能够进行充电桩操作。素养目标（1）能够制订工作计划，独立完成工作学习任务。（2）能够在工作过程中，与小组其他成员合作、交流并进行学习任务分工，具备团队合作和安全操作的意识。（3）养成服从管理，规范作业的良好工作习惯。（4）培养安全工作的习惯。教学目标任务3新能源汽车充电桩的安装与调试一、任务导入二、获取信息三、任务实施学习目录四、任务考核任务3新能源汽车充电桩的安装与调试任务导入你所在的新能源汽车维修站需要安装充电桩，你的主管要求你选择充电桩的类型，并进行安装调试，你能完成这个任务吗？任务3新能源汽车充电桩的安装与调试引导问题1:新能源汽车充电桩的作用是什么？有哪些类型？获取信息1.充电桩的作用充电桩（Chargingpile）的作用类似于加油站里面的加油机，可以固定在地面或墙壁，安装于公共建筑（公共楼宇、商场、公共停车场等）和居民小区停车场或充电站内，可以根据不同的电压等级为各种型号的电动汽车充电。充电桩的输入端与交流电网直接连接，输出端都装有充电插头用于为电动汽车充电。汽车充电桩一般提供常规充电（交流慢充）和快速充电（直流快充）两种充电方式，人们可以使用特定的充电卡在充电桩提供的人机交互操作界面上刷卡使用，进行相应的充电方式、充电时间、费用数据打印等操作，充电桩显示屏能显示充电量、费用、充电时间等数据。任务3新能源汽车充电桩的安装与调试获取信息充电桩是能实现计时、计电度、计金额充电的装置，可以作为市民购电终端。同时为提高公共充电桩的效率和实用性，今后将陆续增加一桩多充和为电动自行车充电的功能。如图6-3-1是充电桩的安装和调试场景。图6-3-1充电桩的安装和调试任务3新能源汽车充电桩的安装与调试获取信息2.充电桩的类型（1）按安装方式分可分为落地式充电桩、挂壁式充电桩，如图6-3-2所示。落地式充电桩适合安装在不靠近墙体的停车位。挂壁式充电桩适合安装在靠近墙体的停车位。图6-3-2充电桩的两种形式任务3新能源汽车充电桩的安装与调试获取信息（2）按安装地点分按照安装地点，可分为公共充电桩、专用充电桩和自用充电桩。公共充电桩是建设在公共停车场（库）结合停车泊位，为社会车辆提供公共充电服务的充电桩。专用充电桩是建设单位（企业）自有停车场（库），为单位（企业）内部人员使用的充电桩。自用充电桩是建设在个人自有车位（库），为私人用户提供充电的充电桩。充电桩一般结合停车场（库）的停车位建设。安装在户外的充电桩防护等级不应低于IP54。安装在户内的充电桩防护等级不应低于IP32。图6-3-3公共充电桩任务3新能源汽车充电桩的安装与调试获取信息（3）按充电接口数分可分为一桩一充和一桩多充。图6-3-4多用充电桩任务3新能源汽车充电桩的安装与调试获取信息（4）按充电方式分充电桩可分为直流充电桩，交流充电桩和交直流一体充电桩。1）直流充电桩特点直流充电桩又称为直流供电装置，即我们日常所说过的快充。直流充电桩是固定安装在电动汽车外、与交流电网连接，可以为非车载电动汽车动力电池提供直流电源的供电装置。直流充电桩的输入电压采用三相四线AC380V±15%，频率50Hz，输出为可调直流电，直接为电动汽车的动力电池充电。由于直流充电桩采用三相四线制供电，可以提供足够的功率，输出的电压和电流调整范围大，可以实现快充的要求。直流充电桩的工作原理就是通过整流将交流变直流再通过DC-DC变换环节来调整电压、电流输出，实现对电动汽车的电池的充电。控制模块来实现其显示功能及保护电路的控制。任务3新能源汽车充电桩的安装与调试获取信息直流充电桩的特点如下：a)采用分体式结构，主要由整流柜、充电桩、以及整流柜和充电桩之间的连接电缆、充电桩和电动汽车之间的连接电缆及充电连接器等部分组成。整流柜由整流模块和充电主控制系统组成，由充电桩完成与用户之间的人机交互功能，并实现对电动车充电的管理、计费和相应的电池状...
