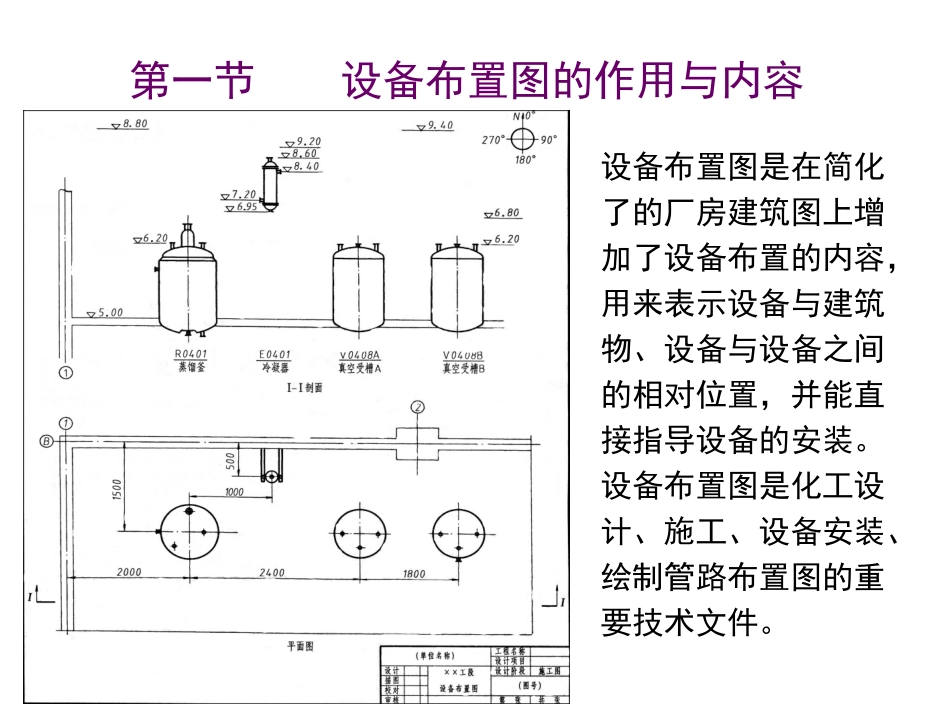

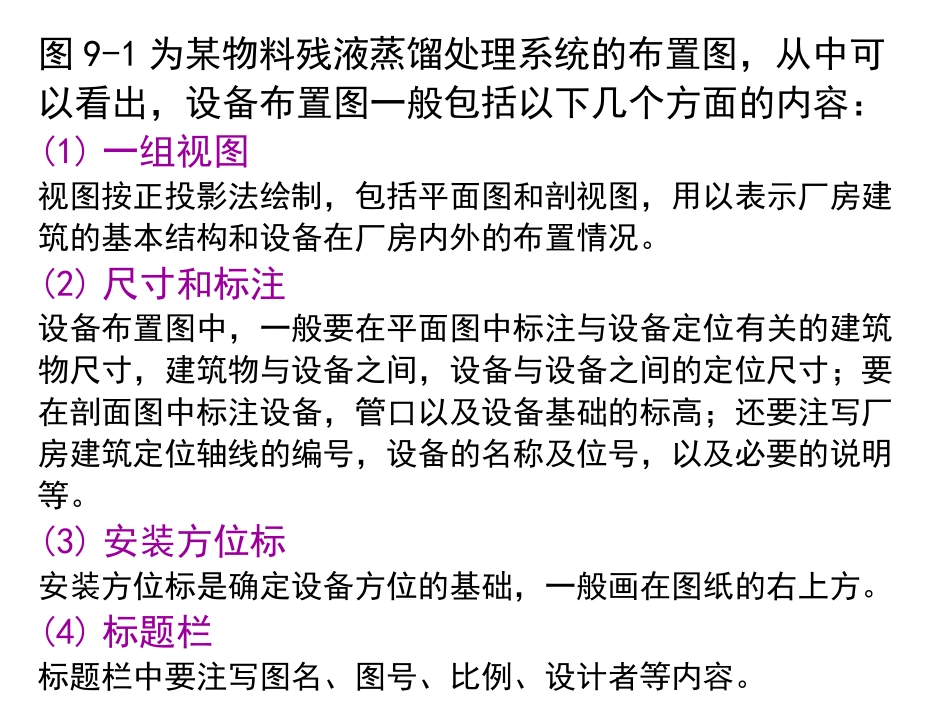

设备布置图第一节设备布置图的作用与内容设备布置图是在简化了的厂房建筑图上增加了设备布置的内容，用来表示设备与建筑物、设备与设备之间的相对位置，并能直接指导设备的安装。设备布置图是化工设计、施工、设备安装、绘制管路布置图的重要技术文件。图9-1为某物料残液蒸馏处理系统的布置图，从中可以看出，设备布置图一般包括以下几个方面的内容：(1)一组视图视图按正投影法绘制，包括平面图和剖视图，用以表示厂房建筑的基本结构和设备在厂房内外的布置情况。(2)尺寸和标注设备布置图中，一般要在平面图中标注与设备定位有关的建筑物尺寸，建筑物与设备之间，设备与设备之间的定位尺寸；要在剖面图中标注设备，管口以及设备基础的标高；还要注写厂房建筑定位轴线的编号，设备的名称及位号，以及必要的说明等。(3)安装方位标安装方位标是确定设备方位的基础，一般画在图纸的右上方。(4)标题栏标题栏中要注写图名、图号、比例、设计者等内容。第二节设备布置图的图示特点一、设备布置图的图示方法1.分区2.图幅和比例3.视图的配置4.设备、建筑物及其构件的图示方法设备布置图是按工艺主项绘制的，当装置界区范围较大而其中需要布置的设备较多时，设备布置图可以分为若干个小区绘制。各区的相对位置在装置总图中表明，分区范围线用双点划线表示。1.分区2.图幅和比例设备布置图一般采用1号图，不加长。绘图比例视装置界区的大小和规模而定。常采用1：100，也可采用1：200或1：50。大的主项分段绘制设备布置图时，必须采用同一比例。必要时，允许在同一张图纸上的各视图采用不同的比例，此时可将主要采用的比例注明在标题栏中，个别视图的不同比例则在视图外边的下方或右方予以注明。设备布置图中的视图通常包括一组平面图和立面剖视图。(1)平面图设备布置图一般只绘平面图，只有当平面图表示不清楚时，才绘立面图或剖视图，平面图—般是每层厂房绘制—个．多层厂房按楼层或大的操作平台分层绘制，如有局部操作台时，则在该平面图上可以只画操作台下的设备，对局部操作台及其上面设备另画局部平面图，如不影响图面清晰，也可重叠绘制，操作台下的设备用虚线画出。平面图可以绘制在一张图纸上，也可绘在不同的图纸上。在同一张图纸上绘制几层平面图时，应从最底层±0.00平面开始画起，由下而上，由左到石顺序排列，在平面图的下方相应用标高注明平面图名称，并在图名下画一粗线。如：“±0.00平面”，“＋7.00平面”等。3.视图配置(2)剖视图对于比较复杂的装置，为表达在高度方向设备安装布置的情况，则采用立面剖视图，一般在保证充分表达的前提下，剖视图的数量应尽可能少。剖视图中，规定设备按不剖绘制，其剖切位置及投影方向应按《机械制图》国家标准或《建筑制图》国家标准在平面图上标注清楚，如下图所示，当剖视图与各平面图均有联系时，其剖切位置在各层平面图上都应标记。剖视图下方应注明相应的剖视名称，如“A－A(剖视)”“B－B(剖视)”……或“Ⅰ－Ⅰ“(剖视)”，“Ⅱ—Ⅱ(剖视)”……等。剖切位置需要转折时，一般以一次为限。剖视图与平面图可以画在同一图纸上，也可以单独绘制。如画在同一张图纸，则按剖视顺序，从左至右、由下而上顺序排列。如果分别画在不同图纸上，可对照墙柱轴线的编号（①、②、③……也可用26个大写字母来替代数字）找到剖切位置及剖视图。4.设备、建筑物及其构件的图示方法设备布置图中视图的表达内容主要是两部分，一是建筑物从其构件．二是设备，现分别讨论如下。①建筑物及其构件1)用细实线画出厂房建筑的平面图，一般每层绘一个平面图，图中应按比例并采用规定的图例画出厂房占地大小、内部分隔情况以及和设备布置有关的建筑物及其构件，如门、窗、墙、柱、楼梯、操作平台、吊轨、栏杆、安装孔洞、管沟、明沟、散水坡等。建筑构件图例如图所示，这些图例是根据《建筑制图》标准的有关规定结合化工特点简化而成。2)与设备安装定位关系不大的门、窗等构件，一般只在平面图上画出它们的位置及门的开启方向等，在剖视图上则不予表示。3)用细点划线画出承重墙、柱等结构的建筑定位轴线。4)设备布置图中，对于生活室和专业用房间如配电室、控制...
