输电线路铁塔施工方案

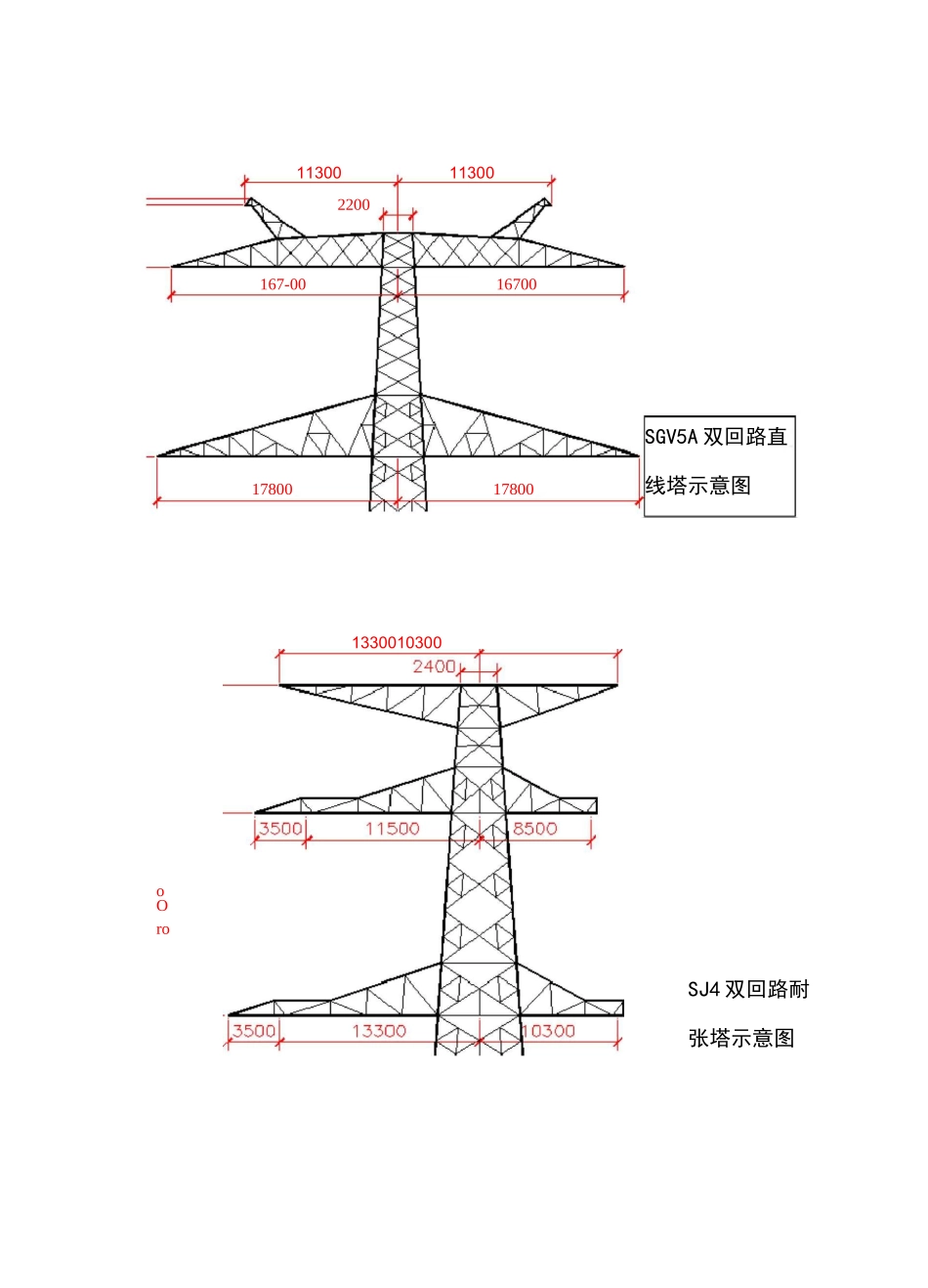

输电线路铁塔施工方案杆塔型式见下表塔型数量(基)最大呼高(m)最大单基重量(t)塔型数量(基)最大呼高(m)最大单基重量(t)SGV1A1245SJ1A1033SGV1AP1945SJ2A933图纸未到SGV2A1045SJ3A124SGV2AP2351SJ4230SGV3A1151SZJ10A142SGV3AP1051NK427SGV5A266合计直线塔 87 基，直线小转角塔 1 基，双回路耐张塔 22 基，大跨越耐张锚塔 4 基一、塔型特点分析1、本工程有普通单角钢铁塔、双角钢铁塔和钢管结构铁塔。SGV1A、SGV1AP、SGV2A、SGV2AP、SGV3A、SGV3AP、SJ1A、SZJ10A 主材为单角钢铁塔，SGV5A、NK、SJ3A 主材为双角钢铁塔，SJ4 主材为钢管结构铁塔。2、本工程所有铁塔为“干”字型铁塔，除 NK 型铁塔为单回路铁塔外，其余均为双回路铁塔，有上下两层导线横担。178001780011300113002200167-0016700SGV5A 双回路直线塔示意图oOro1330010300SJ4 双回路耐张塔示意图SZJ10 双回路直线小转角塔示意图3、铁塔较高，除 1352#为 SGV1AP-27 米外，其余直线塔全高均在 51〜米之间。4、铁塔重量较大，平均塔重吨，最重铁塔 1362#重量为吨，铁塔单节重量最大在塔身（SJ4 型铁塔 18 段重量达吨）。耐张塔横担单片重量除 NK 型铁塔超过 5 吨外，其余不超过 5 吨。根开大，最大铁塔根开为米。5、直线塔横担重量不重，除 SGV5A 下横担总重量为吨外（一侧横担重量为吨），其余重量均小于 5 吨。横担宽度除 SGV5A 为米外，其余宽度均小于 15 米。6、机具选择根据上述条件，除 NK 型铁塔一边横担重量为吨外，其余单片起吊重量均小于 5 吨。针对这一特点结合公司现有工机具条件，采用 600X600X30000 锰钢扒杆进行铁塔组立。采用内悬浮外拉线13220RX1药 10口口UJ抱杆分解组塔。600X600X30000 锰钢扒杆结构特性如下（由租赁公司提供）抱杆型号□600X600X30000 抱杆总长/m30中段部分截面/mmXmm600X600端部截面/mmXmm/主材规格Z63X5/Q345B斜材规格Z40X4/Q235B拉线角度抱杆外拉线对地夹角 45°承托绳角度对角两组承托绳间夹角 90°控制绳角度控制绳对地夹角 45°吊重偏角抱杆最大允许倾斜角 10°起吊绳与抱杆最大允许夹角 10°标准节5X4000mm+1X2000mm锥形段2X4000mm抱杆总重/kg1400kg抱杆最大额定压力/kN135kN(30m),150kN(28m),170kN(26m)安全系数本工程所有铁塔为干字型塔，抱杆的长度应满足吊装塔身各片的要求，抱杆长度计算式为：LA$2/3Li+L2+HD+HxLA—按塔身段长度计算的抱杆长度 m,Li—塔身各段中最长的一段段长 m,L2...
