专项施工方案综合布线系统

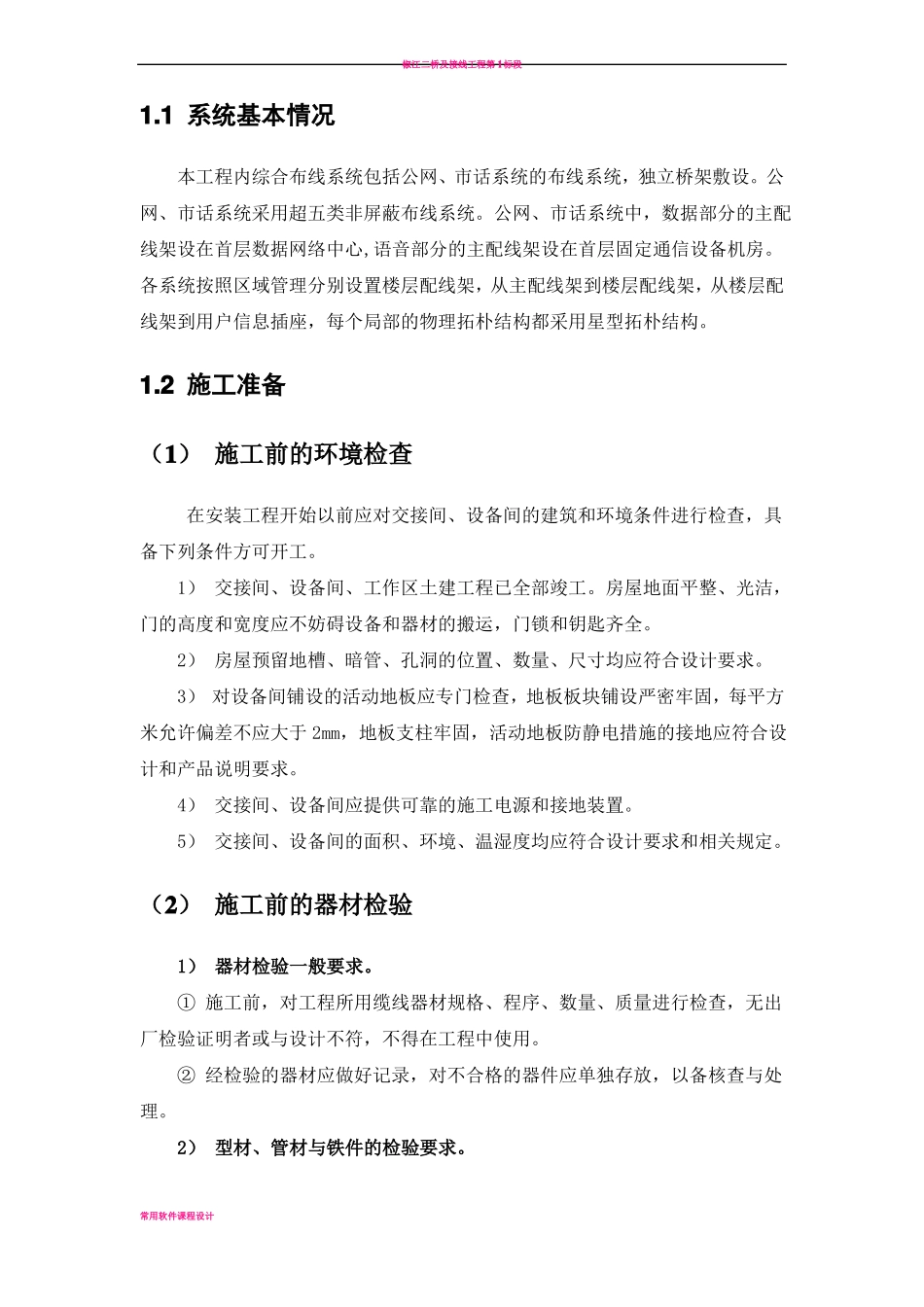

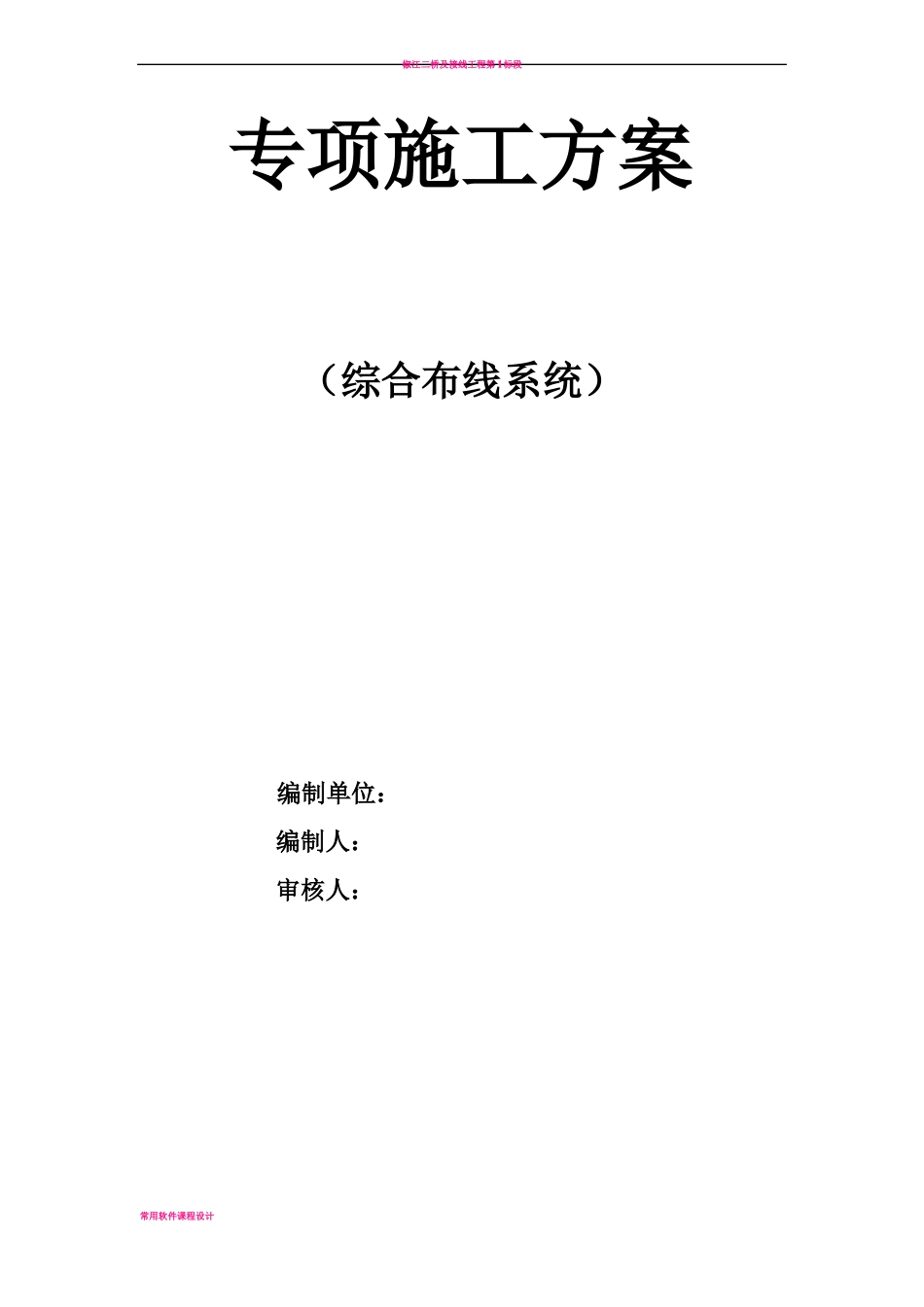

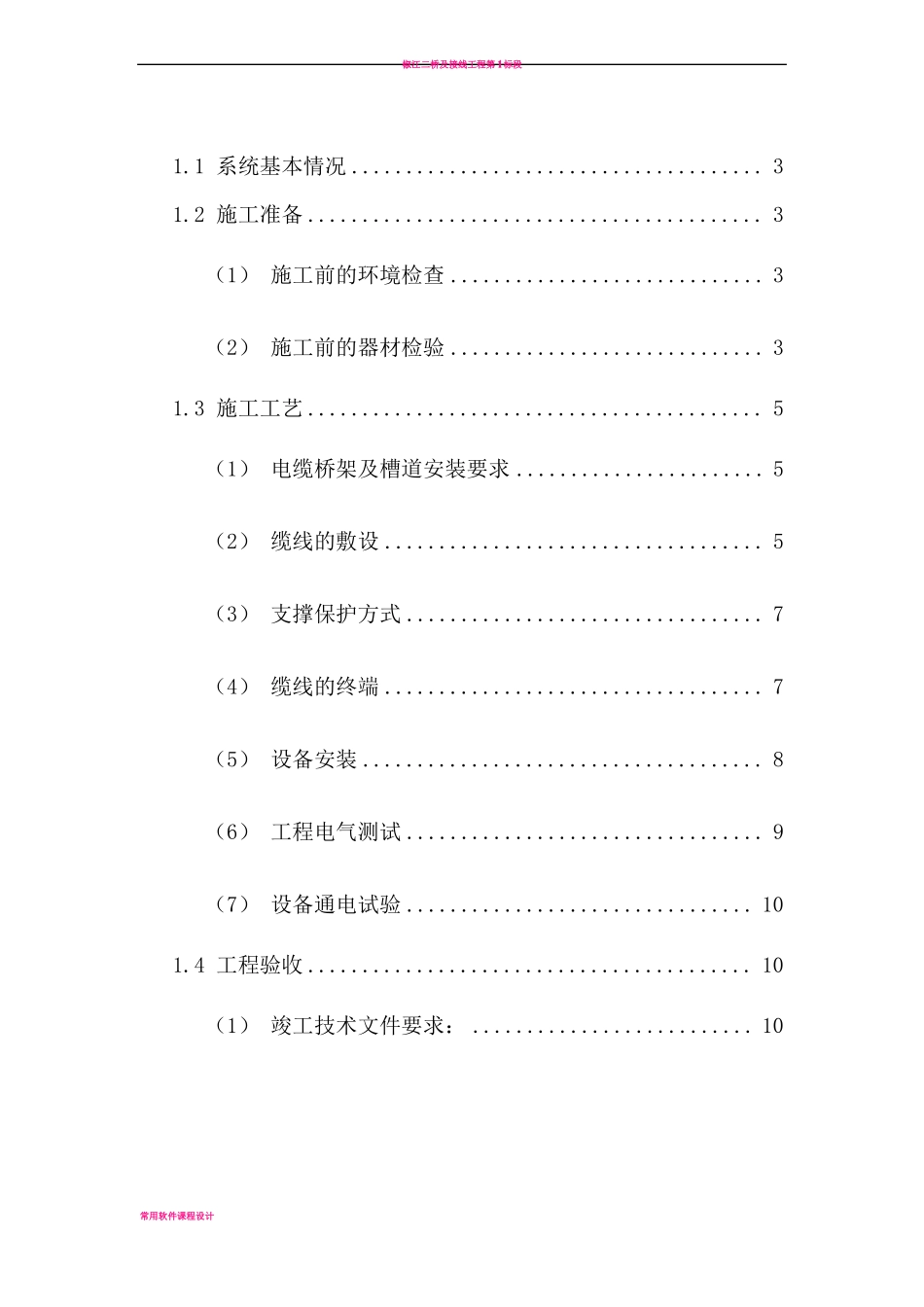

椒江二桥及接线工程第 1 标段专项施工方案常用软件课程设计（综合布线系统）编制单位：编制人：审核人：椒江二桥及接线工程第 1 标段1.1 系统基本情况 ...................................... 31.2 施工准备 .......................................... 3（1） 施工前的环境检查 ............................. 3（2） 施工前的器材检验 ............................. 31.3 施工工艺 .......................................... 5（1） 电缆桥架及槽道安装要求 ....................... 5（2） 缆线的敷设 ................................... 5（3） 支撑保护方式 ................................. 7（4） 缆线的终端 ................................... 7（5） 设备安装 ..................................... 8（6） 工程电气测试 ................................. 9（7） 设备通电试验 ................................ 101.4 工程验收 ......................................... 10（1） 竣工技术文件要求： .......................... 10常用软件课程设计椒江二桥及接线工程第 1 标段1.1 系统基本情况本工程内综合布线系统包括公网、市话系统的布线系统，独立桥架敷设。公网、市话系统采用超五类非屏蔽布线系统。公网、市话系统中，数据部分的主配线架设在首层数据网络中心,语音部分的主配线架设在首层固定通信设备机房。各系统按照区域管理分别设置楼层配线架，从主配线架到楼层配线架，从楼层配线架到用户信息插座，每个局部的物理拓朴结构都采用星型拓朴结构。1.2 施工准备（1） 施工前的环境检查在安装工程开始以前应对交接间、设备间的建筑和环境条件进行检查，具备下列条件方可开工。1） 交接间、设备间、工作区土建工程已全部竣工。房屋地面平整、光洁，门的高度和宽度应不妨碍设备和器材的搬运，门锁和钥匙齐全。2） 房屋预留地槽、暗管、孔洞的位置、数量、尺寸均应符合设计要求。3） 对设备间铺设的活动地板应专门检查，地板板块铺设严密牢固，每平方米允许偏差不应大于 2mm，地板支柱牢固，活动地板防静电措施的接地应符合设计和产品说明要求。4） 交接间、设备间应提供可靠的施工电源和接地装置。5） 交接间、设备间的面积、环境、温湿度均应符合设计要求和相关规定。（2） 施工前的器材检验1） 器材检验一般要求。① 施工前，对工程所用缆线器材规...
