中考物理电学多选题专项训练

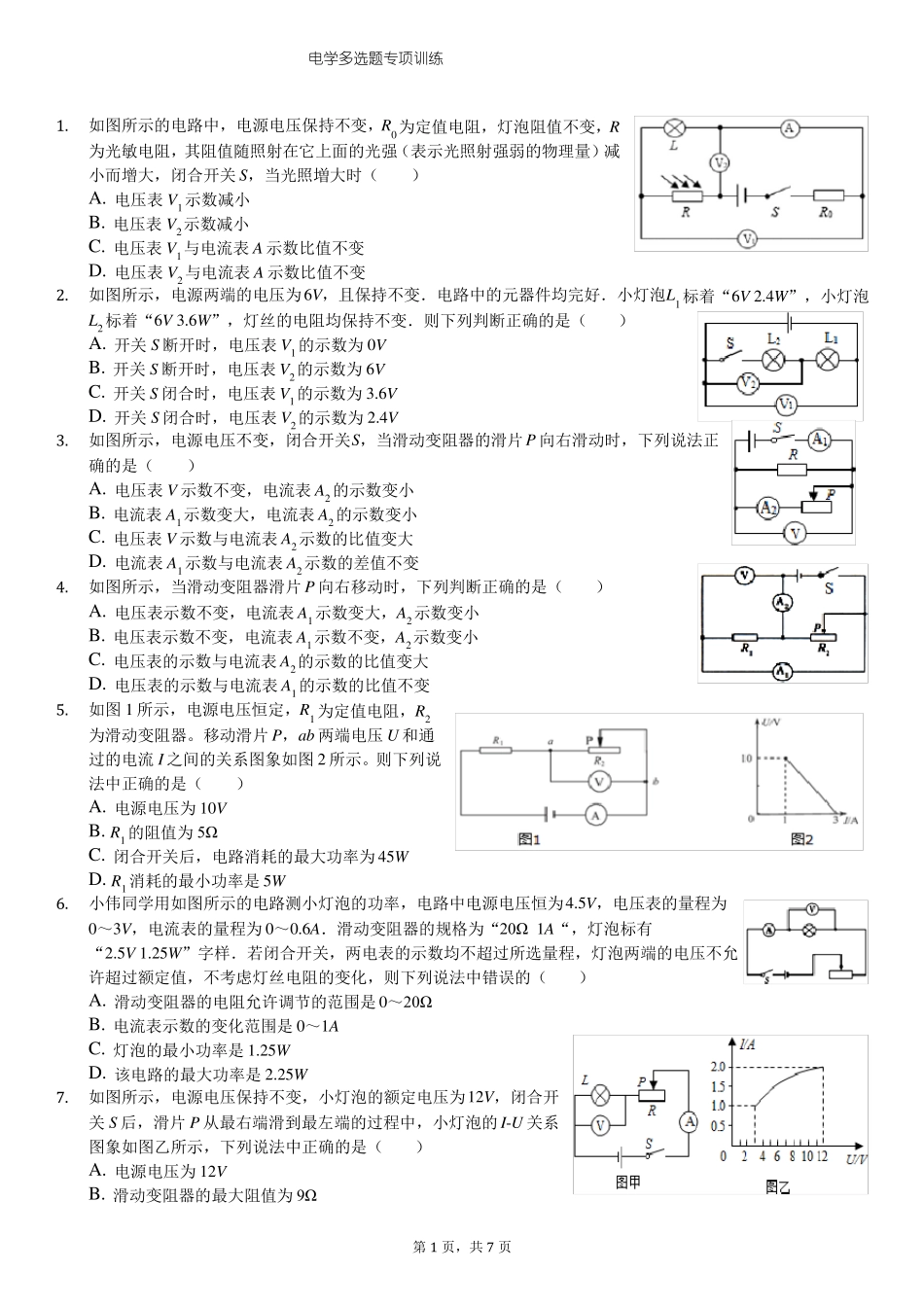

电学多选题专项训练1.如图所示的电路中，电源电压保持不变，R0为定值电阻，灯泡阻值不变，R为光敏电阻，其阻值随照射在它上面的光强（表示光照射强弱的物理量）减小而增大，闭合开关 S，当光照増大时（）A. 电压表 V1示数减小B. 电压表 V2示数减小C. 电压表 V1与电流表 A 示数比值不变D. 电压表 V2与电流表 A 示数比值不变2.如图所示，电源两端的电压为6V，且保持不变．电路中的元器件均完好．小灯泡L1标着“6V 2.4W”，小灯泡L2标着“6V 3.6W”，灯丝的电阻均保持不变．则下列判断正确的是（）A. 开关 S 断开时，电压表 V1的示数为 0VB. 开关 S 断开时，电压表 V2的示数为 6VC. 开关 S 闭合时，电压表 V1的示数为 3.6VD. 开关 S 闭合时，电压表 V2的示数为 2.4V3.如图所示，电源电压不变，闭合开关S，当滑动变阻器的滑片P 向右滑动时，下列说法正确的是（）A. 电压表 V 示数不变，电流表 A2的示数变小B. 电流表 A1示数变大，电流表 A2的示数变小C. 电压表 V 示数与电流表 A2示数的比值变大D. 电流表 A1示数与电流表 A2示数的差值不变4.如图所示，当滑动变阻器滑片 P 向右移动时，下列判断正确的是（）A. 电压表示数不变，电流表 A1示数变大，A2示数变小B. 电压表示数不变，电流表 A1示数不变，A2示数变小C. 电压表的示数与电流表 A2的示数的比值变大D. 电压表的示数与电流表 A1的示数的比值不变1 所示，电源电压恒定，R1为定值电阻，R25.如图为滑动变阻器。移动滑片 P，ab 两端电压 U 和通过的电流 I 之间的关系图象如图 2 所示。则下列说法中正确的是（）A. 电源电压为 10VB. R1的阻值为 5ΩC. 闭合开关后，电路消耗的最大功率为 45WD. R1消耗的最小功率是 5W6.小伟同学用如图所示的电路测小灯泡的功率，电路中电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为 0～0.6A．滑动变阻器的规格为“20Ω 1A“，灯泡标有“2.5V 1.25W”字样．若闭合开关，两电表的示数均不超过所选量程，灯泡两端的电压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法中错误的（）A. 滑动变阻器的电阻允许调节的范围是 0～20ΩB. 电流表示数的变化范围是 0～1AC. 灯泡的最小功率是 1.25WD. 该电路的最大功率是 2.25W7.如图所示，电源电压保持不变，小灯泡的额定电压为12V，闭合开关 S 后，滑片 P 从最右端滑到最左端的过程中，小灯泡的 I-U 关系图象如图乙...
