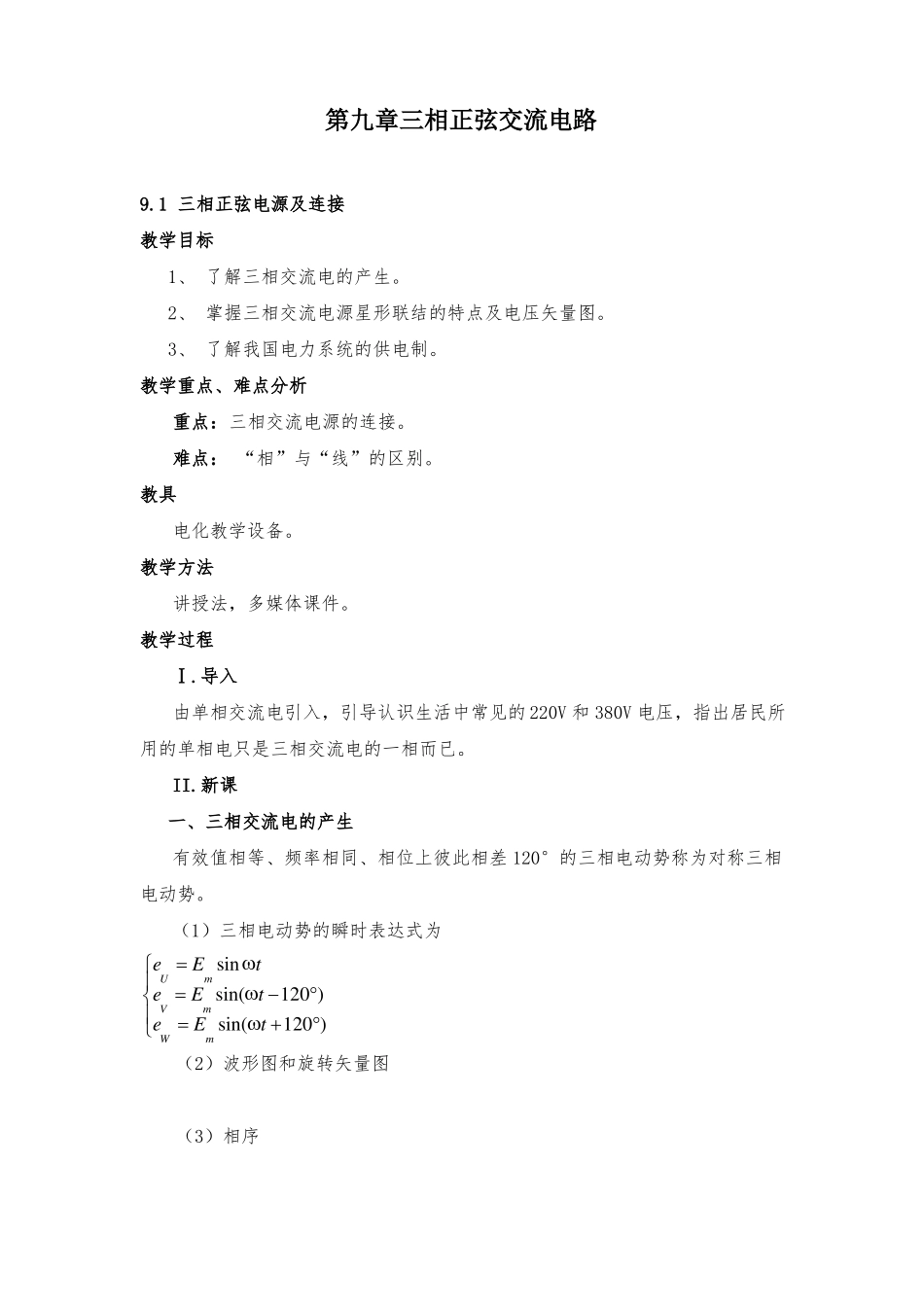

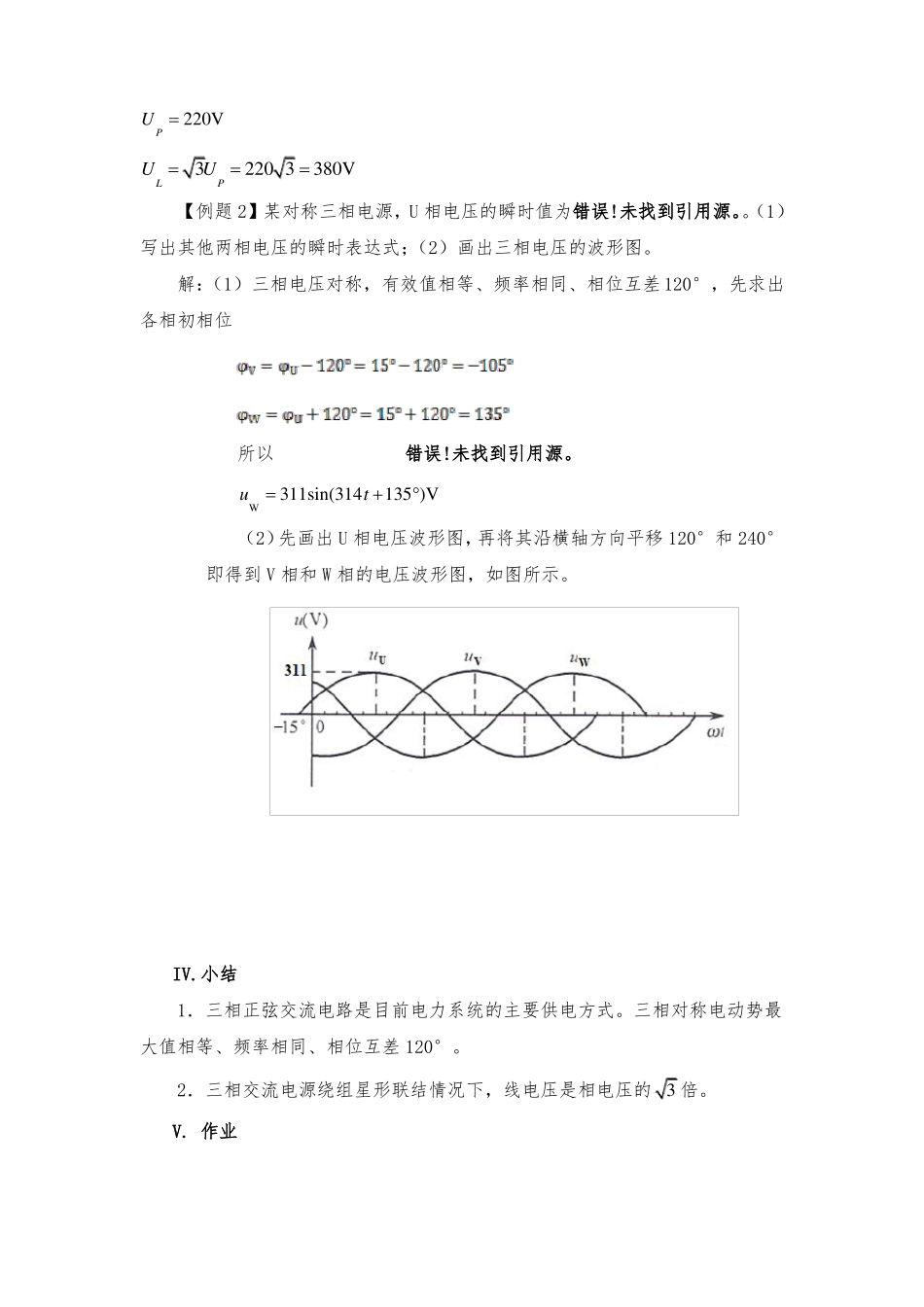

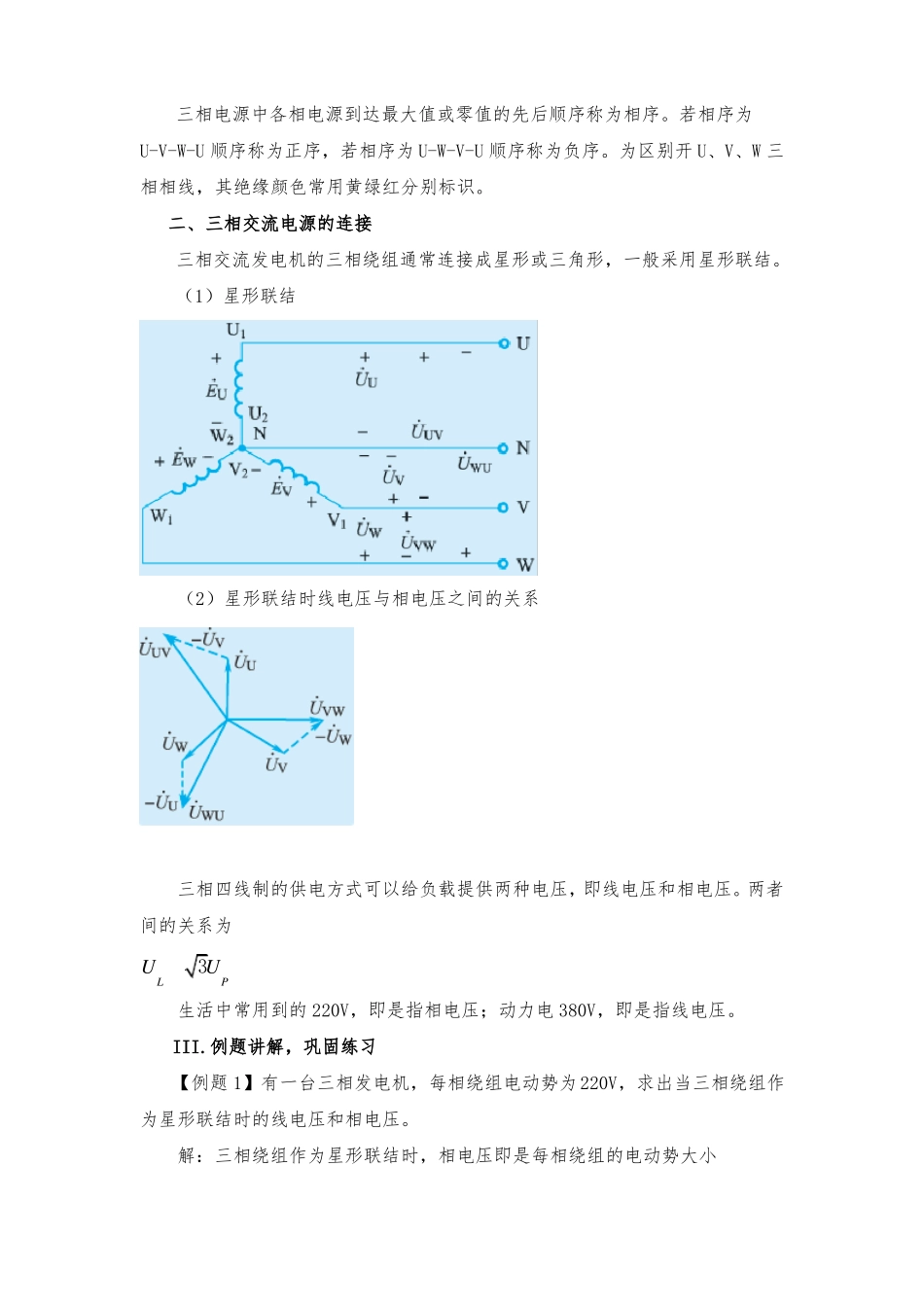

第九章三相正弦交流电路9.1 三相正弦电源及连接教学目标1、 了解三相交流电的产生。2、 掌握三相交流电源星形联结的特点及电压矢量图。3、 了解我国电力系统的供电制。教学重点、难点分析重点：三相交流电源的连接。难点： “相”与“线”的区别。教具电化教学设备。教学方法讲授法，多媒体课件。教学过程Ⅰ.导入由单相交流电引入，引导认识生活中常见的 220V 和 380V 电压，指出居民所用的单相电只是三相交流电的一相而已。II.新课一、三相交流电的产生有效值相等、频率相同、相位上彼此相差 120°的三相电动势称为对称三相电动势。（1）三相电动势的瞬时表达式为eU  Em sinteV  Em sin(t 120)e E sin(t 120)m W（2）波形图和旋转矢量图（3）相序三相电源中各相电源到达最大值或零值的先后顺序称为相序。若相序为U-V-W-U 顺序称为正序，若相序为 U-W-V-U 顺序称为负序。为区别开 U、V、W 三相相线，其绝缘颜色常用黄绿红分别标识。二、三相交流电源的连接三相交流发电机的三相绕组通常连接成星形或三角形，一般采用星形联结。（1）星形联结（2）星形联结时线电压与相电压之间的关系三相四线制的供电方式可以给负载提供两种电压，即线电压和相电压。两者间的关系为UL3UP生活中常用到的 220V，即是指相电压；动力电 380V，即是指线电压。III.例题讲解，巩固练习【例题 1】有一台三相发电机，每相绕组电动势为 220V，求出当三相绕组作为星形联结时的线电压和相电压。解：三相绕组作为星形联结时，相电压即是每相绕组的电动势大小UP  220VUL 3UP  220 3  380V【例题 2】某对称三相电源，U 相电压的瞬时值为错误!未找到引用源。。（1）写出其他两相电压的瞬时表达式；（2）画出三相电压的波形图。解：（1）三相电压对称，有效值相等、频率相同、相位互差 120°，先求出各相初相位所以错误!未找到引用源。uW  311sin(314t 135)V（2）先画出 U 相电压波形图，再将其沿横轴方向平移 120°和 240°即得到 V 相和 W 相的电压波形图，如图所示。IV.小结1．三相正弦交流电路是目前电力系统的主要供电方式。三相对称电动势最大值相等、频率相同、相位互差 120°。2．三相交流电源绕组星形联结情况下，线电压是相电压的3 倍。V. 作业略。9.2 三相负载及连接教学目标1、 掌握三相负载的星形联结、三角形联结。2、 理解对称与不对称负载的概念。3、 了解...
