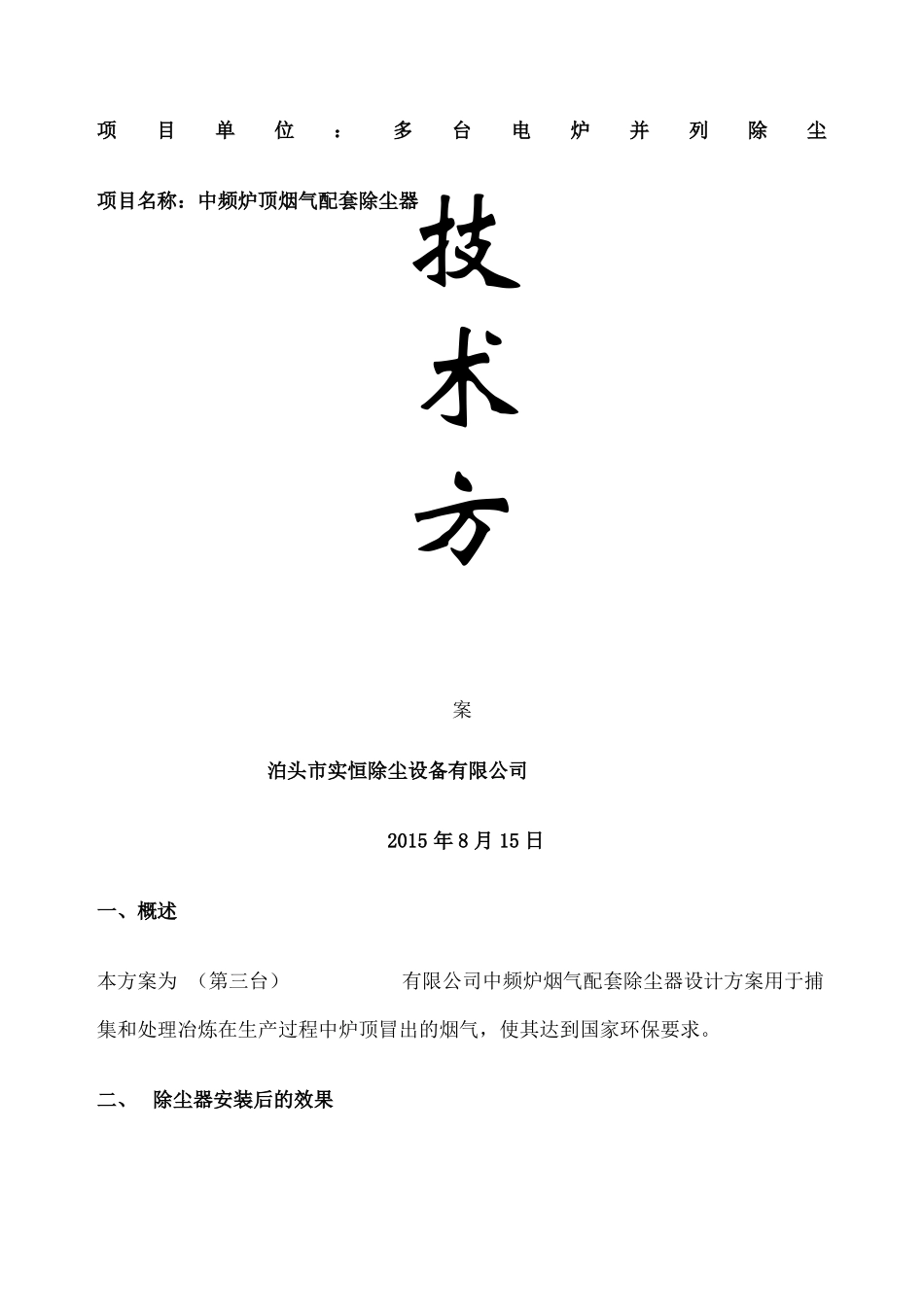

项目单位:多项目名称:中频炉顶烟气配套除尘器技术方台电案炉并列除尘泊头市实恒除尘设备有限公司2015 年 8 月 15 日一、概述本方案为 (第三台)有限公司中频炉烟气配套除尘器设计方案用于捕集和处理冶炼在生产过程中炉顶冒出的烟气,使其达到国家环保要求。二、 除尘器安装后的效果1、产尘点气体捕集率 95%以上,尘气不外逸。2、除尘器粉尘排放浓度≤30mg/m3。3、除尘器二氧化硫排放浓度≤200mg/m3。三、主要设计依据、设计原则、总体目标《中华人民共和国环境保护法》GBl6297——96《大气污染物综合排放标准》GBJl9——97《采暖通风与空气调节及验收规范》GBJ243——94《喷吹类袋式除尘器》GB/T8532——1997《低压配电设计规范》GB50054——95《输气管道工程设计规范》GB50251——94《工业金属管道工程施工及验收规范》 GB50235—97《现场设备、工业管道焊接工程施工及验收规范》GB50236—98《袋式除尘器性能测试方法》 GBl2138焊接质量保证GB/T12469—90铸件重量公差GB/T11351—89水泥机械涂防锈技术条件JC/T402袋式除尘器安装技术规范和技术要求 JB/T8471—963.2 设计原则A、设计先进、可靠、经济、节能且经工业使用证明的技术和设备,改造、配置除尘器。B、除尘器采用脉冲布袋除尘器,其运行安全可靠、故障率低、易于操作及检测。C、除尘器过滤风速合理、不积灰、磨损少、阻力低、连接合理。四、除尘设计方案:1、系统排烟量除尘器设计及选型3T 中频炉 3 台(两用一备)+1T2 台(一备一用)中频炉工况参照(数据来自贵方提供及相关经验)1.烟气量:60000m3/h2. 烟温:400℃;3.烟气含尘量:12-60g/m3;4.烟气密度:真密度:cm3堆密度:cm3;5.烟尘比电阻:109-1012Ω.cm;6.烟气挥发性强浓度大;电炉烟气散发点多,收集难度大;7.烟气主要化学成分SIO2Fe2OCAL2O3CaOMgOS其他%%%%%%%%8.烟气颗粒度粒径(mm)0-22-44-66-88-10>10含尘(%)2、除尘器的选型(1)布袋除尘设备:型号:LDM1080 布袋除尘器(为减少用地面积而选此型号)处理风量:60000m3/h进口风速:16m/s设备阻力:800~1000Pa3、气箱脉冲布袋除尘器技术参数表(见下表)4、气箱脉冲布袋除尘器配置及配件参数表序项目号单位参数备注1处理风量m3/h55000-650002入口烟气含尘浓度g/Nm33003出口粉尘浓度mg/ Nm3304本体阻力Pa<17006过滤速度m/ min7有效过滤面积m210808除尘效率%9除尘器本体漏风率%≤210除尘器本体耐压强度KPa最大为-5m/s11滤袋规格㎜ф130×...
