主体结构施工测量方案

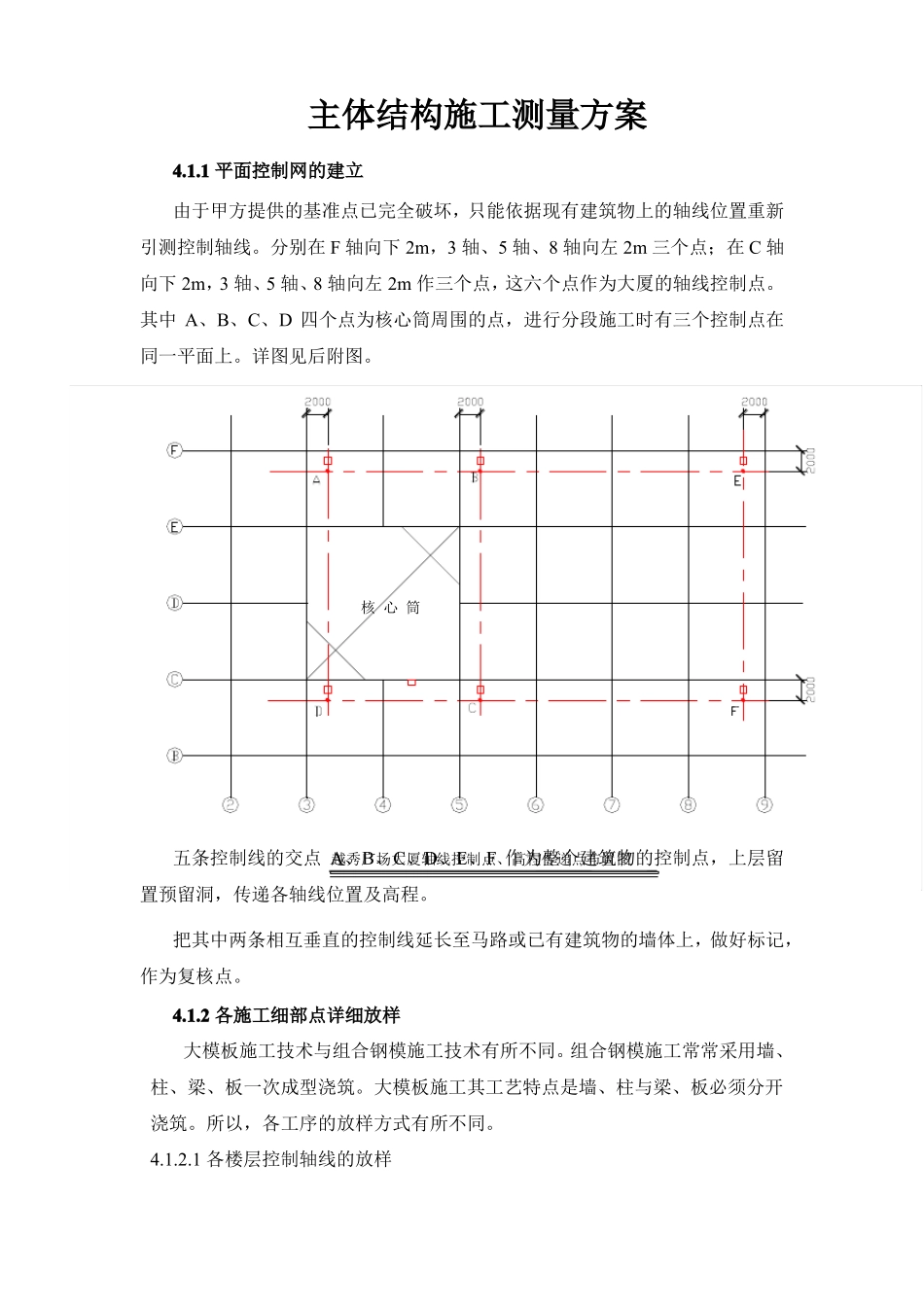

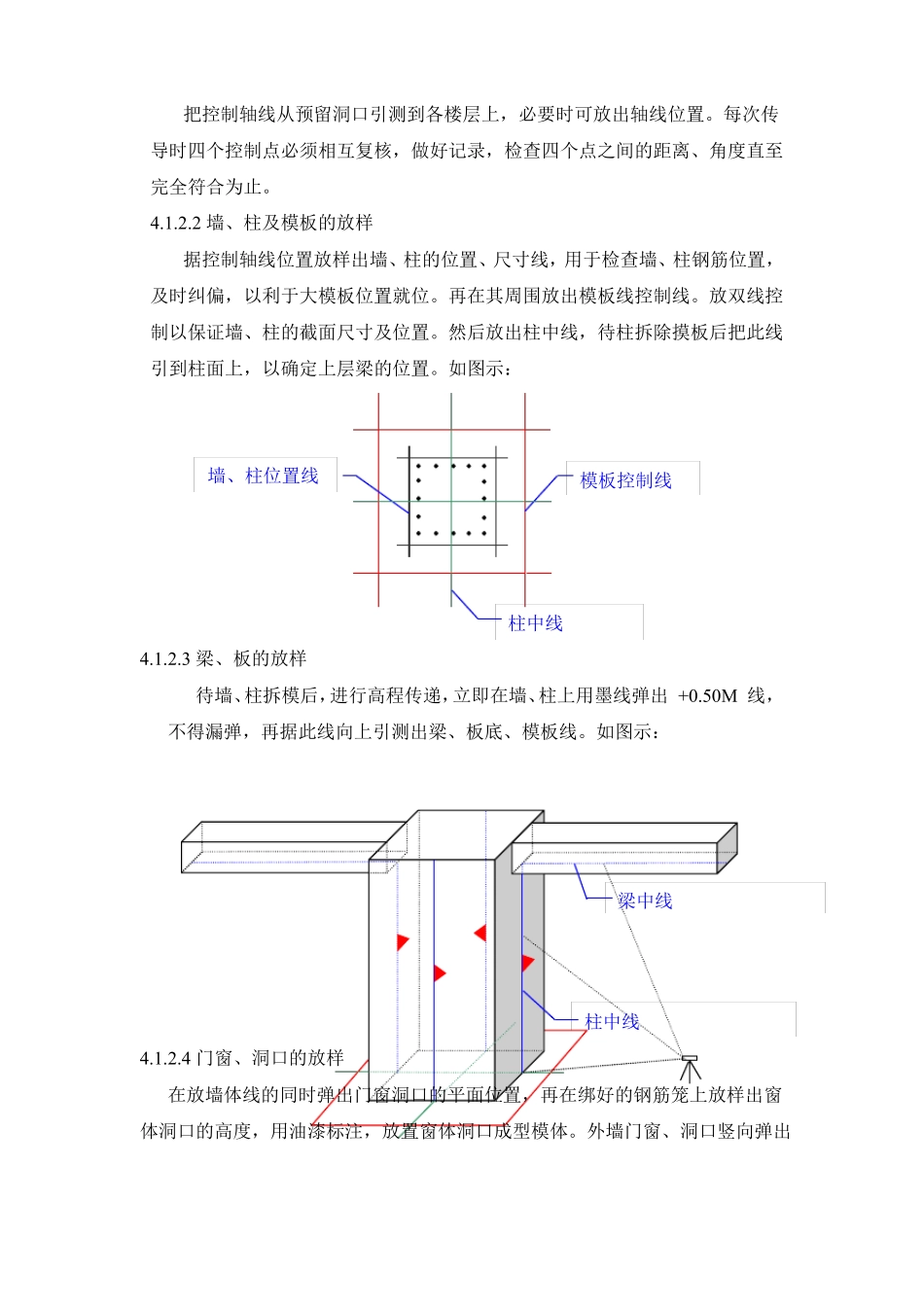

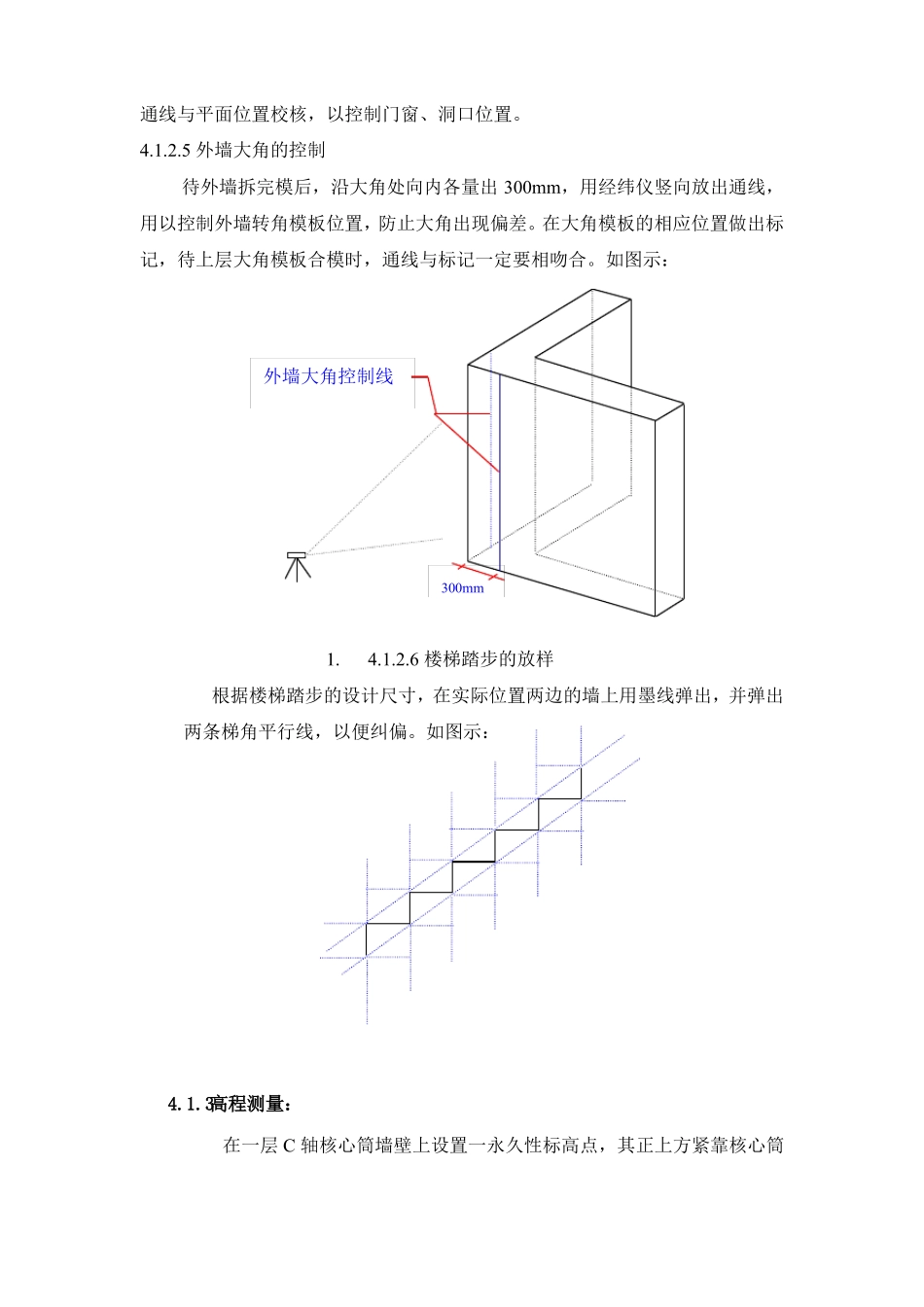

主体结构施工测量方案4.1.1 平面控制网的建立由于甲方提供的基准点已完全破坏，只能依据现有建筑物上的轴线位置重新引测控制轴线。分别在 F 轴向下 2m，3 轴、5 轴、8 轴向左 2m 三个点；在 C 轴向下 2m，3 轴、5 轴、8 轴向左 2m 作三个点，这六个点作为大厦的轴线控制点。其中 A、B、C、D 四个点为核心筒周围的点，进行分段施工时有三个控制点在同一平面上。详图见后附图。核 心 筒越秀广场大厦轴线控制点、高程传递点布置图五条控制线的交点 A、B、C、D、E、F 作为整个建筑物的控制点，上层留置预留洞，传递各轴线位置及高程。把其中两条相互垂直的控制线延长至马路或已有建筑物的墙体上，做好标记，作为复核点。4.1.2 各施工细部点详细放样大模板施工技术与组合钢模施工技术有所不同。组合钢模施工常常采用墙、柱、梁、板一次成型浇筑。大模板施工其工艺特点是墙、柱与梁、板必须分开浇筑。所以，各工序的放样方式有所不同。4.1.2.1 各楼层控制轴线的放样把控制轴线从预留洞口引测到各楼层上，必要时可放出轴线位置。每次传导时四个控制点必须相互复核，做好记录，检查四个点之间的距离、角度直至完全符合为止。4.1.2.2 墙、柱及模板的放样据控制轴线位置放样出墙、柱的位置、尺寸线，用于检查墙、柱钢筋位置，及时纠偏，以利于大模板位置就位。再在其周围放出模板线控制线。放双线控制以保证墙、柱的截面尺寸及位置。然后放出柱中线，待柱拆除摸板后把此线引到柱面上，以确定上层梁的位置。如图示：墙、柱位置线4.1.2.3 梁、板的放样待墙、柱拆模后，进行高程传递，立即在墙、柱上用墨线弹出 +0.50M 线，不得漏弹，再据此线向上引测出梁、板底、模板线。如图示：4.1.2.4 门窗、洞口的放样在放墙体线的同时弹出门窗洞口的平面位置，再在绑好的钢筋笼上放样出窗体洞口的高度，用油漆标注，放置窗体洞口成型模体。外墙门窗、洞口竖向弹出柱中线梁中线柱中线模板控制线通线与平面位置校核，以控制门窗、洞口位置。4.1.2.5 外墙大角的控制待外墙拆完模后，沿大角处向内各量出 300mm，用经纬仪竖向放出通线，用以控制外墙转角模板位置，防止大角出现偏差。在大角模板的相应位置做出标记，待上层大角模板合模时，通线与标记一定要相吻合。如图示：1.4.1.2.6 楼梯踏步的放样300mm外墙大角控制线根据楼梯踏步的设计尺寸，在实际位置两边的墙上用墨线弹出，并弹出两条梯角平行线，以便纠偏。如图示：4.1.3高程测量：在...
