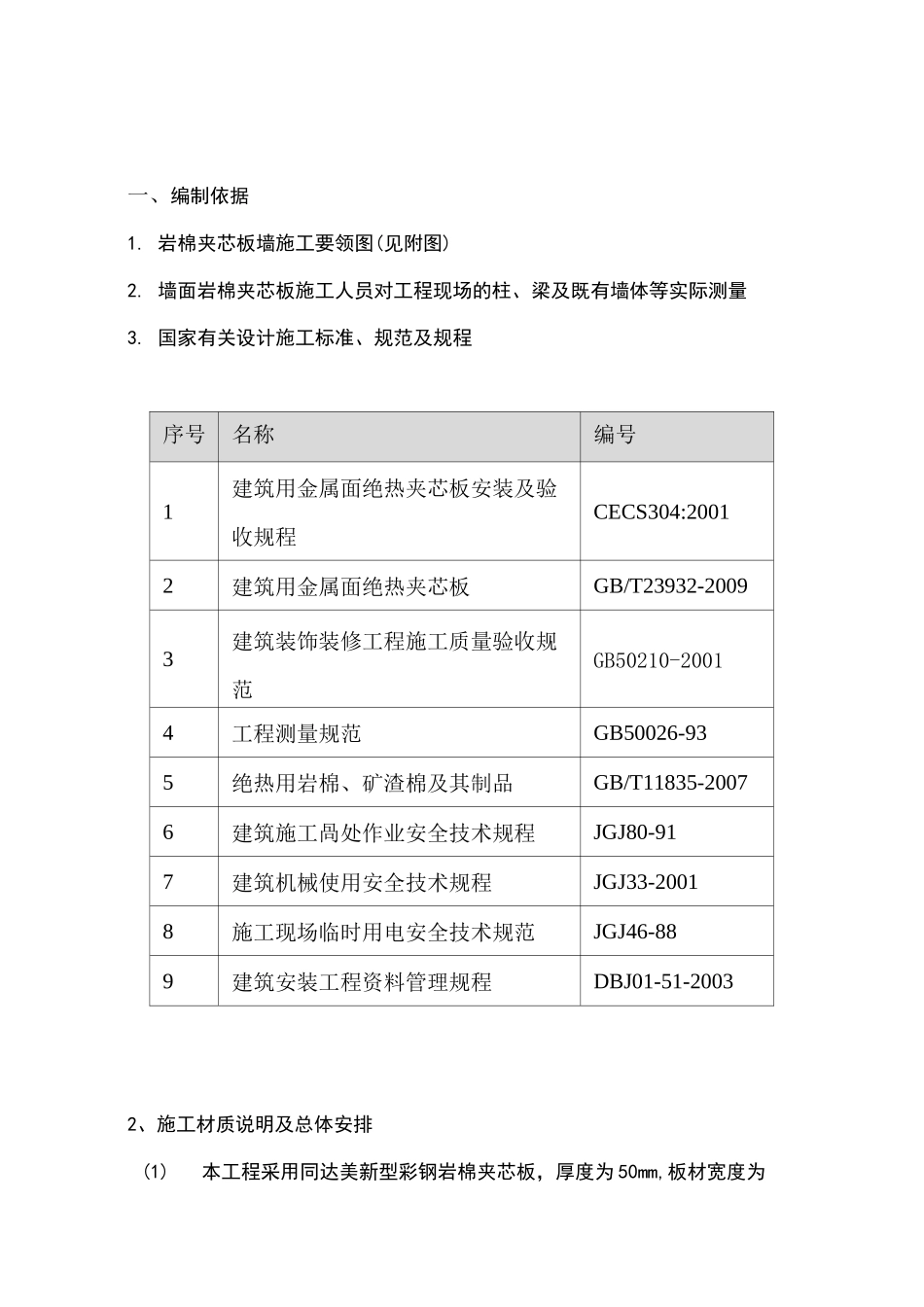

一、编制依据1. 岩棉夹芯板墙施工要领图(见附图)2. 墙面岩棉夹芯板施工人员对工程现场的柱、梁及既有墙体等实际测量3. 国家有关设计施工标准、规范及规程序号名称编号1建筑用金属面绝热夹芯板安装及验收规程CECS304:20012建筑用金属面绝热夹芯板GB/T23932-20093建筑装饰装修工程施工质量验收规范GB50210-20014工程测量规范GB50026-935绝热用岩棉、矿渣棉及其制品GB/T11835-20076建筑施工咼处作业安全技术规程JGJ80-917建筑机械使用安全技术规程JGJ33-20018施工现场临时用电安全技术规范JGJ46-889建筑安装工程资料管理规程DBJ01-51-20032、施工材质说明及总体安排(1)本工程采用同达美新型彩钢岩棉夹芯板,厚度为 50mm,板材宽度为1150mm,平表面,强度为 G300,钢板颜色为乳白。板内岩棉容重不小于120Kg/m3,厚度为 50mm,岩棉板导热系数要求 W0.04w/m.k。(2)夹芯板外观质量要求:1、板面:平整、无明显凹陷、翘曲、变形;表面清洁、色泽均匀;无胶痕、油污;无明显划痕、磕碰、伤痕等。2、缺陷:除卷边与切割边外,其余板面无明显划痕、磕碰、伤痕等。3、切口:切口平直;切面整齐;无毛刺;板边缘无明显翘角、脱胶与波浪形;面板宜向内弯。4、芯板:芯板切面应整齐;无大块剥落;块与块之间接缝无明显间隙;面材与芯板之间粘结牢靠,芯板密实。二、墙面岩棉夹芯板板安装1、安装流程板材就位IIrtW放线\铝槽测量安调整偏成护保块板复测安2、交接检验及安装预备(1)、交接检验:检查板材的现场安装条件,包括:定位线的偏移、垂直度以及安装的构造要求。(2)、材料预备:详细核对布置图所对应的墙面板材规格、型号、数量、连接件、配件的规格和数量。3)、机具预备:提升设备、手提工具、电源连接器具、脚手架和其它临时小型配件。4)、技术预备:施工详图、排板图、节点构造图等。5)、场地及临时设施预备:装卸条件、设备行走路线、施工道路、临设置。6)、施工前应有专门的详图人员对施工技术人员进行技术交底,以确保施工顺利进行和工程质量的保证。7)、工艺流程:放线-安装地脚铝槽-安装起始铝角-安装墙板-安装收边板-安装地脚R 形铝圆弧-打胶-清洁-验收(8) 、确认上一道工序的验收报告(9) 、根据图纸要求,复测墙板安装是否满足要求。两相邻柱距间水平偏差应小于士 5mm、进出位偏差应小于±1mm,层间垂直度偏差应小于±3mm。(10)、及时与相关部门沟通,对不符合要求的地方进行整改。3、墙面岩棉夹芯板现场材料堆放(1)、堆放地点...
