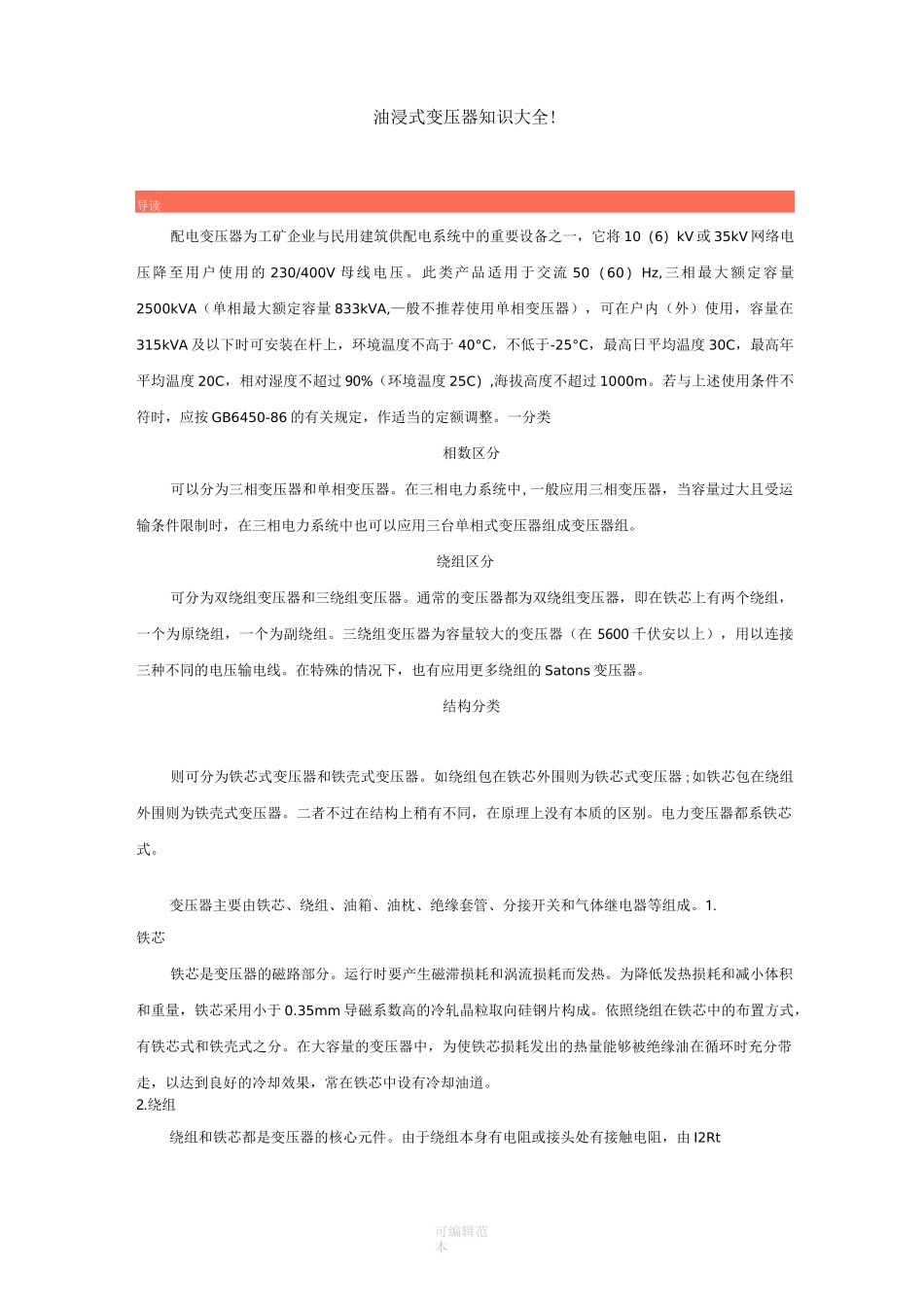

可编辑范本油浸式变压器知识大全!导读配电变压器为工矿企业与民用建筑供配电系统中的重要设备之一，它将 10（6）kV 或 35kV 网络电压降至用户使用的 230/400V 母线电压。此类产品适用于交流 50（60）Hz,三相最大额定容量2500kVA（单相最大额定容量 833kVA,—般不推荐使用单相变压器），可在户内（外）使用，容量在315kVA 及以下时可安装在杆上，环境温度不高于 40°C，不低于-25°C，最高日平均温度 30C，最高年平均温度 20C，相对湿度不超过 90%（环境温度 25C）,海拔高度不超过 1000m。若与上述使用条件不符时，应按 GB6450-86 的有关规定，作适当的定额调整。一分类相数区分可以分为三相变压器和单相变压器。在三相电力系统中,一般应用三相变压器，当容量过大且受运输条件限制时，在三相电力系统中也可以应用三台单相式变压器组成变压器组。绕组区分可分为双绕组变压器和三绕组变压器。通常的变压器都为双绕组变压器，即在铁芯上有两个绕组，一个为原绕组，一个为副绕组。三绕组变压器为容量较大的变压器（在 5600 千伏安以上），用以连接三种不同的电压输电线。在特殊的情况下，也有应用更多绕组的 Satons 变压器。结构分类则可分为铁芯式变压器和铁壳式变压器。如绕组包在铁芯外围则为铁芯式变压器;如铁芯包在绕组外围则为铁壳式变压器。二者不过在结构上稍有不同，在原理上没有本质的区别。电力变压器都系铁芯式。变压器主要由铁芯、绕组、油箱、油枕、绝缘套管、分接开关和气体继电器等组成。1.铁芯铁芯是变压器的磁路部分。运行时要产生磁滞损耗和涡流损耗而发热。为降低发热损耗和减小体积和重量，铁芯采用小于 0.35mm 导磁系数高的冷轧晶粒取向硅钢片构成。依照绕组在铁芯中的布置方式，有铁芯式和铁壳式之分。在大容量的变压器中，为使铁芯损耗发出的热量能够被绝缘油在循环时充分带走，以达到良好的冷却效果，常在铁芯中设有冷却油道。2.绕组绕组和铁芯都是变压器的核心元件。由于绕组本身有电阻或接头处有接触电阻，由 I2Rt可编辑范本知要产生热量。故绕组不能长时间通过比额定电流高的电流。另外，通过短路电流时将在绕组上产生很大的电磁力而损坏变压器。其基本绕组有同心式和交叠式两种。变压器绕组主要故障是匝间短路和对外壳短路。匝间短路主要是由于绝缘老化，或由于变压器的过负荷以及穿越性短路时绝缘受到机械的损伤而产生的。变压器内的油面下降，致使绕组露出油面时，也能发生匝间短路;另外有穿越...
