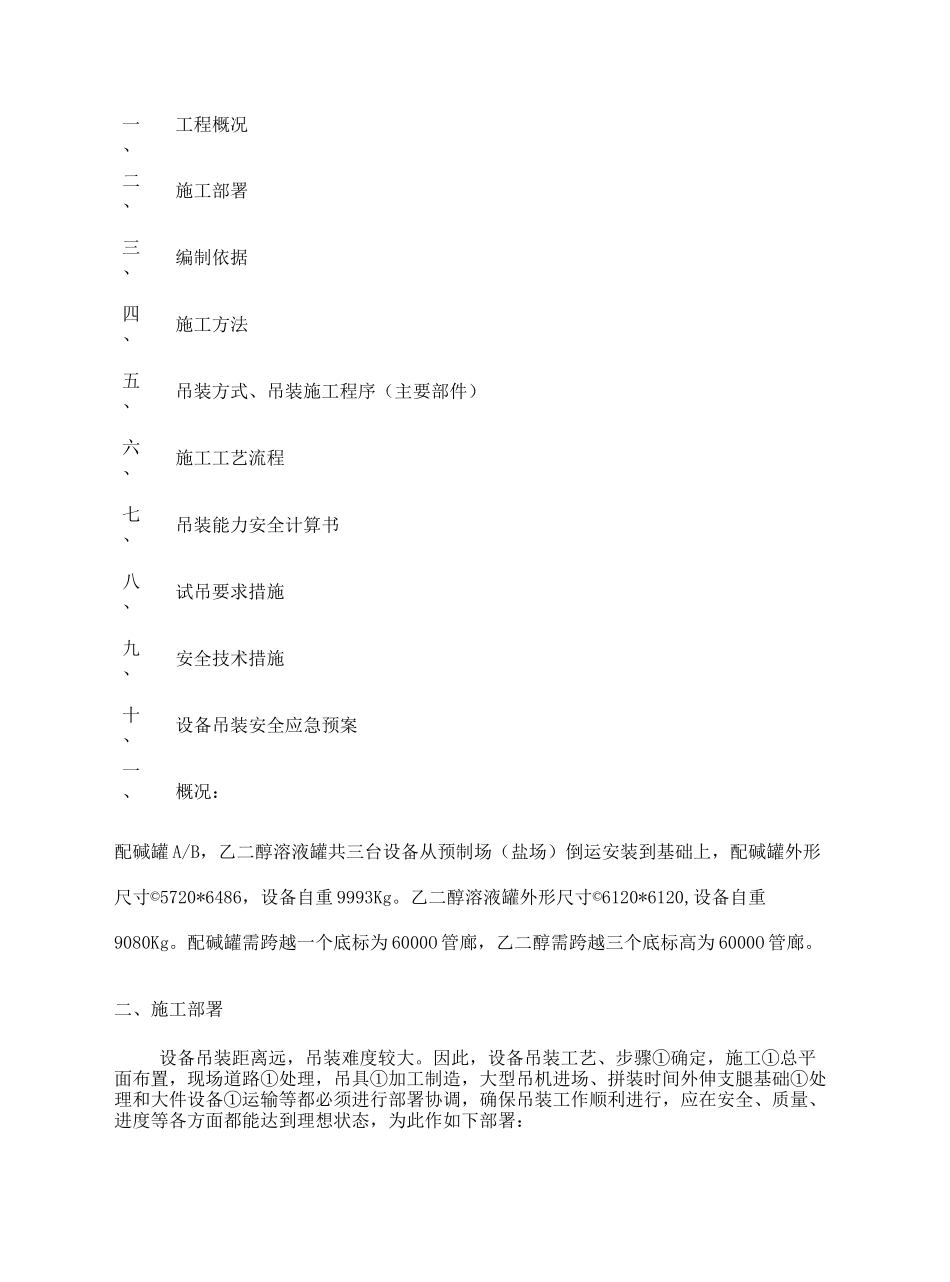

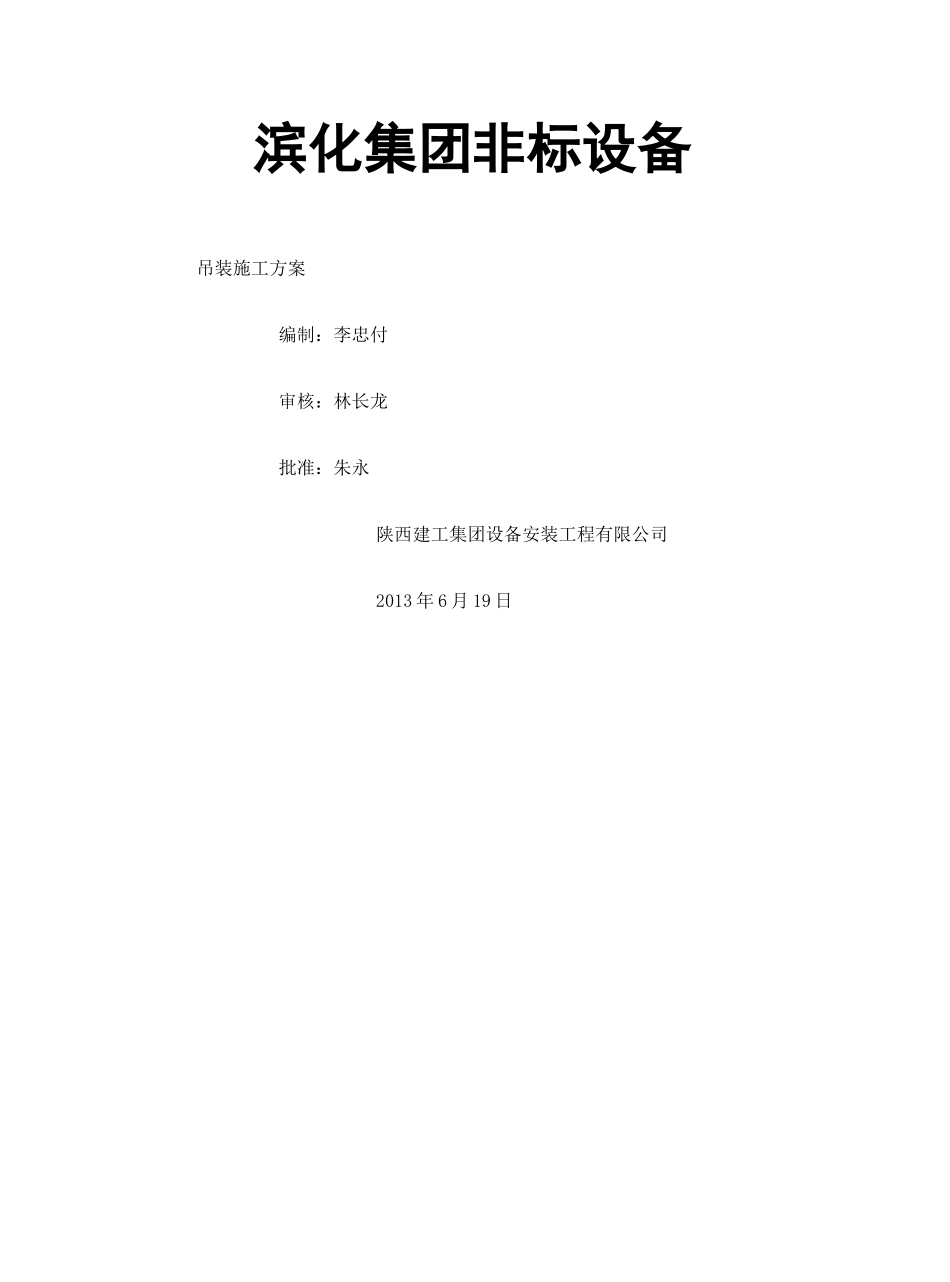

集团标准化工作小组[Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]滨化集团非标设备吊装施工方案编制：李忠付审核：林长龙批准：朱永陕西建工集团设备安装工程有限公司2013 年 6 月 19 日一、工程概况二、施工部署三、编制依据四、施工方法五、吊装方式、吊装施工程序（主要部件）六、施工工艺流程七、吊装能力安全计算书八、试吊要求措施九、安全技术措施十、设备吊装安全应急预案一、概况：配碱罐 A/B，乙二醇溶液罐共三台设备从预制场（盐场）倒运安装到基础上，配碱罐外形尺寸©5720*6486，设备自重 9993Kg。乙二醇溶液罐外形尺寸©6120*6120,设备自重9080Kg。配碱罐需跨越一个底标为 6000O 管廊，乙二醇需跨越三个底标高为 6000O 管廊。二、施工部署设备吊装距离远，吊装难度较大。因此，设备吊装工艺、步骤①确定，施工①总平面布置，现场道路①处理，吊具①加工制造，大型吊机进场、拼装时间外伸支腿基础①处理和大件设备①运输等都必须进行部署协调，确保吊装工作顺利进行，应在安全、质量、进度等各方面都能达到理想状态，为此作如下部署：1.组织编制设备①吊装方案，并上报公司和业主审定批准。2. 对审定后①吊装方案，在方案实施①施工准备和吊装过程中，必须严格执行该吊装方案。3.吊装前必须完成 120t 吊机①四个支撑脚①基础处理工作。4.吊装前必须完成 1201 吊机进场到定机位置①道路铺设①工作。5.吊装前必须把盖板运至起吊位置。6.吊装前准备好各类吊索具，并确认符合方案规定①要求。三、编制依据1、设备①相关图纸。2、现场实地勘察情况。3、现行相关①国家、行业、企业标准：① 建筑施工安全检查标准《JGJ59-99》。② 起重机安全技术操作规程《(91)》。4、以往同类工程①施工和管理经验。四、施工方法A、先用 50T 吊车将设备吊移到管廊道路上B、设备吊装就位：用 120T 吊车直接吊装就位机械化施工；吊机 120T 汽车式起重机；主要工况：主臂 45m，14t 配重.五、吊装方式、吊装施工程序盖板运送至本方案中最终吊装位置，然后用吊机直接吊装。吊装时，采用吊机吊装，由吊机单机将钢构件吊装至指定位置。1)吊机挂钩2)将设备提空距地面 200mm3)检查钢丝绳、设备安全情况4)在各方检查确认安全前提下,进入正常吊装程序。5)吊机 120t 钓钩慢慢提升、在钢构件慢慢稳定时 120t 吊机回转半径在 18m。6)由 1201 单机吊装将设备就位，进行附件安装。7)由起重人员拆除主吊机钢丝绳.六、施工工艺流程吊机机械设备检查及...
