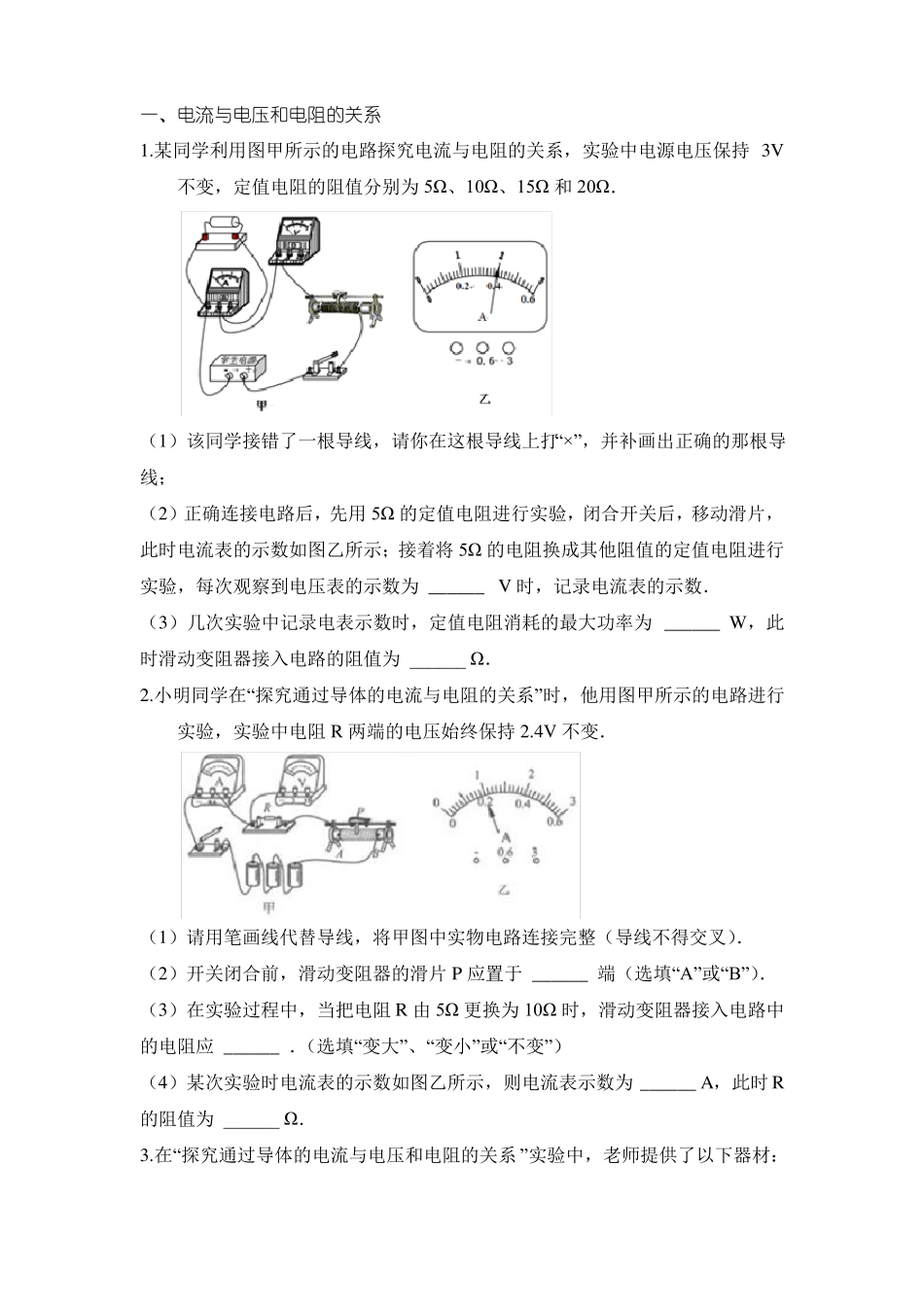

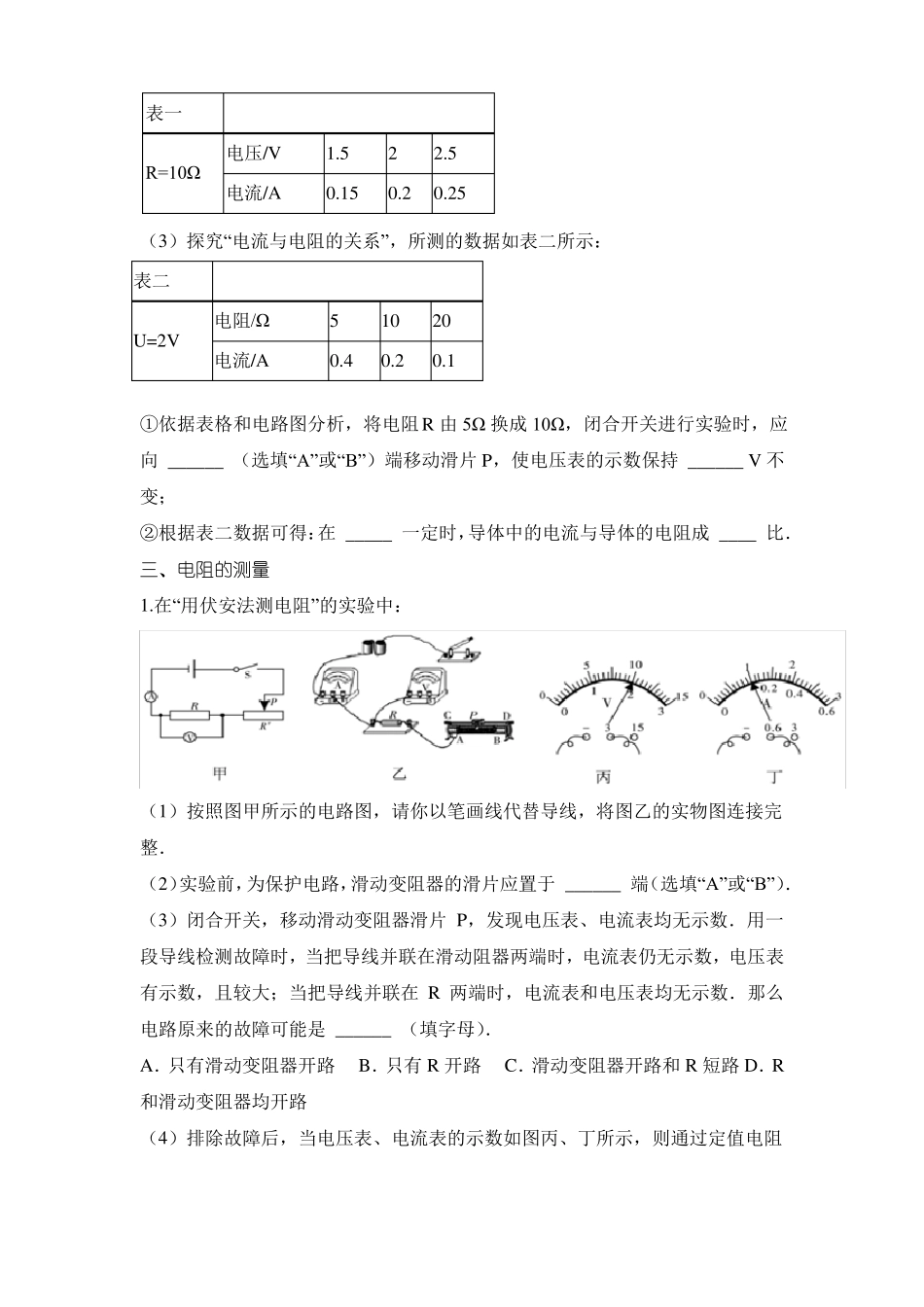

一、电流与电压和电阻的关系1.某同学利用图甲所示的电路探究电流与电阻的关系，实验中电源电压保持 3V不变，定值电阻的阻值分别为 5Ω、10Ω、15Ω 和 20Ω．（1）该同学接错了一根导线，请你在这根导线上打“×”，并补画出正确的那根导线；（2）正确连接电路后，先用 5Ω 的定值电阻进行实验，闭合开关后，移动滑片，此时电流表的示数如图乙所示；接着将 5Ω 的电阻换成其他阻值的定值电阻进行实验，每次观察到电压表的示数为 ______ V 时，记录电流表的示数．（3）几次实验中记录电表示数时，定值电阻消耗的最大功率为 ______ W，此时滑动变阻器接入电路的阻值为 ______ Ω．2.小明同学在“探究通过导体的电流与电阻的关系”时，他用图甲所示的电路进行实验，实验中电阻 R 两端的电压始终保持 2.4V 不变．（1）请用笔画线代替导线，将甲图中实物电路连接完整（导线不得交叉）．（2）开关闭合前，滑动变阻器的滑片 P 应置于 ______ 端（选填“A”或“B”）．（3）在实验过程中，当把电阻 R 由 5Ω 更换为 10Ω 时，滑动变阻器接入电路中的电阻应 ______ ．（选填“变大”、“变小”或“不变”）（4）某次实验时电流表的示数如图乙所示，则电流表示数为 ______ A，此时 R的阻值为 ______ Ω．3.在“探究通过导体的电流与电压和电阻的关系 ”实验中，老师提供了以下器材：电压表、电流表、滑动变阻器、开关、两节干电池、定制电阻 R（分别为 5Ω、10Ω、15Ω、20Ω）、导线若干，小强先探究电流与电阻的关系，按电路图连接好电路如图所示．（1）请你按照实物电路，在图乙方框内画出电路图．（2）电路中滑动变阻器起到保护电路元件安全和 ______ 的作用．（3）小方发现电路连接正确，但闭合开关后，电流表有示数，而电压表无示数，电路的故障可能是 ______ ，小方排除故障后继续实验．（4）小强先将 R=5Ω 电阻接入电路，闭合开关，调节滑动变阻器的滑片，直到电压表的示数为 2V，记下电流表示数，接着用 10Ω 的电阻换下 5Ω 的电阻，为使电压表示数不变，应向 ______ （选填“A”或“B”）端方向移动滑动变阻器滑片，然后记下电流表示数．电压 U/V2电流 I/A0.222.50.2430.26（5）小李归纳发现，使用该实验电路还可以进行其他实验，如 ______ （填一个实验名称）．小李接着又找来一个规格为 2.5V 的小灯泡换下定制电阻，移动滑片，记下几组电压、电流值（如表），则小灯泡的额定功率为...
