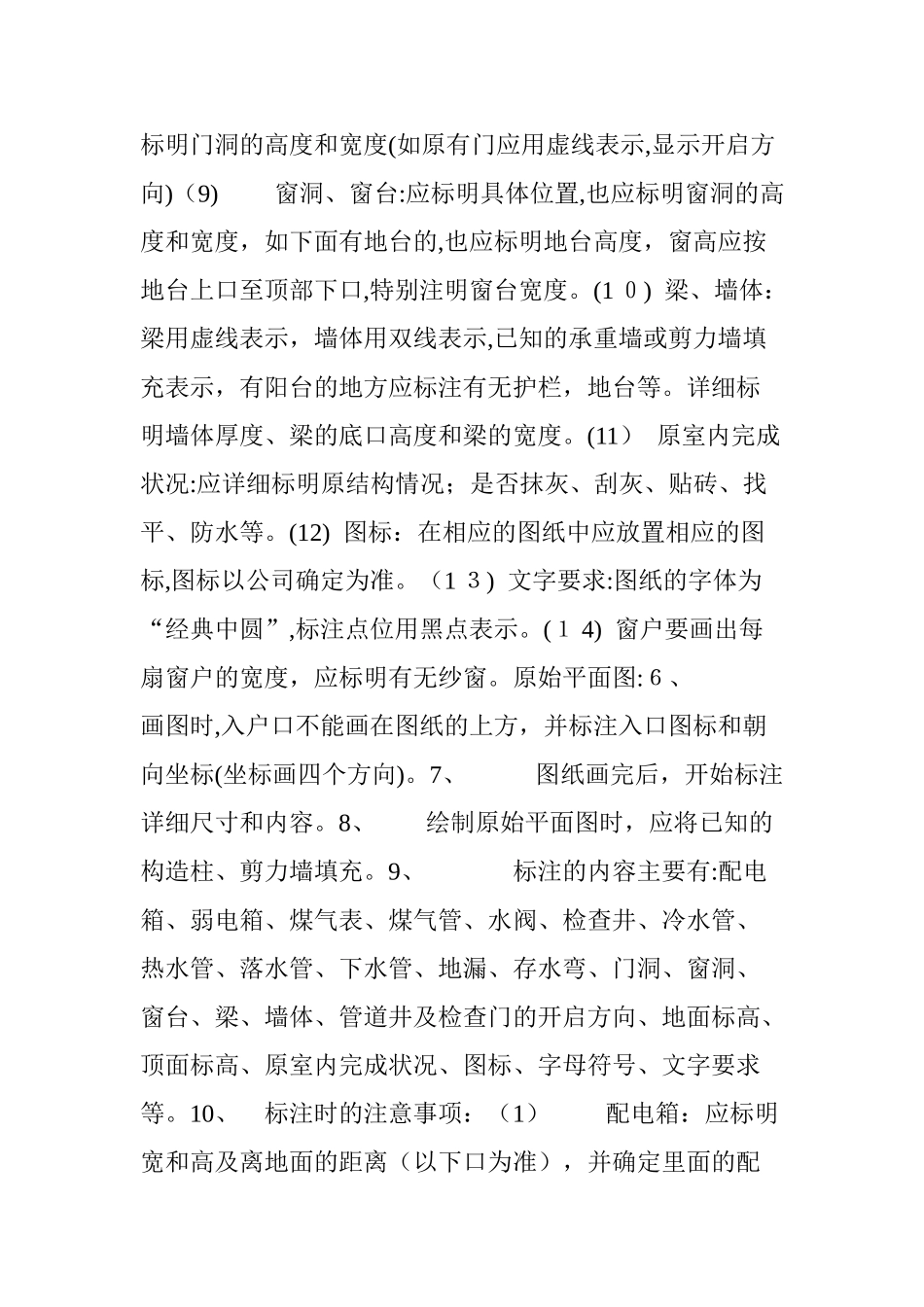

室内设计“量房绘图”要点归纳总结1、绘图时入户口尽量在图纸的下方或右侧。2、图纸画完后,开始标注详细尺寸、功能名称、平方面积。3、绘制原始平面图时，应将已知的构造柱、剪力墙填充。4、标注的内容主要有:配电箱、弱电箱、煤气表、煤气管、水阀、检查井、冷水管、热水管、落水管、下水管、地漏、存水弯、门洞、窗洞、窗台、梁、墙体、管道井及检查门的开启方向、地面标高、顶面标高、原室内完成状况、图标、字母符号、文字要求等。5、标注时的注意事项:（１）配电箱:应标明宽和高及离地面、离墙的距离(以下口和侧口为准)。(2)弱电箱:应标明宽和高及离地面、离墙的距离(以下口和侧口为准）,并确定里面的配置（电话、电视、网络、智能、门禁系统等）。(3)煤气表、煤气管:离地面的距离(以下口为准)和具体尺寸点位。（４）水阀、检查井:应标明水阀的进水和出水管径,检查井的具体位置、宽和高的尺寸、离地面的距离（以下口为准)、材质和开启方向。(5)冷水管、热水管:应标明冷、热水管点位和离地面的距离。(６）落水管、下水管、地漏：应标明管径、具体位置，落水管要标明中间部位的检查口的离地距离，是墙排水还是地排水。(7）存水弯：应标明管径大小、最低点离地面的高度。（８)门洞：应标明具体位置,也应标明门洞的高度和宽度(如原有门应用虚线表示,显示开启方向)（9)窗洞、窗台:应标明具体位置,也应标明窗洞的高度和宽度，如下面有地台的,也应标明地台高度，窗高应按地台上口至顶部下口,特别注明窗台宽度。(1０)梁、墙体：梁用虚线表示，墙体用双线表示,已知的承重墙或剪力墙填充表示，有阳台的地方应标注有无护栏，地台等。详细标明墙体厚度、梁的底口高度和梁的宽度。(11）原室内完成状况:应详细标明原结构情况；是否抹灰、刮灰、贴砖、找平、防水等。(12)图标：在相应的图纸中应放置相应的图标,图标以公司确定为准。（1３)文字要求:图纸的字体为“经典中圆”,标注点位用黑点表示。(１4)窗户要画出每扇窗户的宽度，应标明有无纱窗。原始平面图:６、画图时,入户口不能画在图纸的上方，并标注入口图标和朝向坐标(坐标画四个方向)。7、图纸画完后，开始标注详细尺寸和内容。8、绘制原始平面图时，应将已知的构造柱、剪力墙填充。9、标注的内容主要有:配电箱、弱电箱、煤气表、煤气管、水阀、检查井、冷水管、热水管、落水管、下水管、地漏、存水弯、门洞、窗洞、窗台、梁、墙体、管道井及检查门的开启方向、地面标高、顶面标高、原室内完成状况、图标、字母符号、文字要求等。10、标注时的注意事项：（1）配电箱：应标明宽和高及离地面的距离（以下口为准），并确定里面的配置(入户线的大小、多少空开控制和回路控制)，标明是明装还是暗装。(2）弱电箱:应标明宽和高及离地面的距离（以下口为准),并确定里面的配置(电话、电视、网络、智能、门禁系统等),标明是明装还是暗装。（3)煤气表、煤气管：离地面的距离（以下口为准)和具体尺寸,并标明管径和点位。（4）水阀、检查井：应标明水阀的进水和出水管径，检查井的具体位置、宽和高的尺寸、离地面的距离（以下口为准）、材质和开启方向。（5)冷水管、热水管:应标明冷、热水管的方向、管径、点位和离地面的距离,标明冷、热水管的中心距离,热水要注明热水的来源(太阳能、煤气热水器、电热水器）。(6)落水管、下水管、地漏：应标明管径、具体位置,落水管要标明中间部位的检查口的离地距离,是墙排水还是地排水。（7)存水弯：应标明管径大小、最低点离地面的高度。(8)门洞:应标明具体位置，也应标明门洞的高度和宽度(如原有门应用虚线表示,显示开启方向)(９)窗洞、窗台：应标明具体位置，也应标明窗洞的高度和宽度，如下面有地台的,也应标明地台高度，窗高应按地台上口至顶部下口，特别注明窗台宽度。(10)梁、墙体：梁用虚线表示，墙体用双线表示,已知的承重墙或剪力墙填充表示，有阳台的地方应标注有无护栏,地台等。详细标明墙体厚度、梁的地口高度和梁的宽度。(１1）管道井及检查门：应标明是什么管道井，检查门的开启方向和材质,并标明离地面高度和检查门、烟道口的宽和高。（12)地面标高、顶面标高:标高以区域分划分,不按正负零计算...
