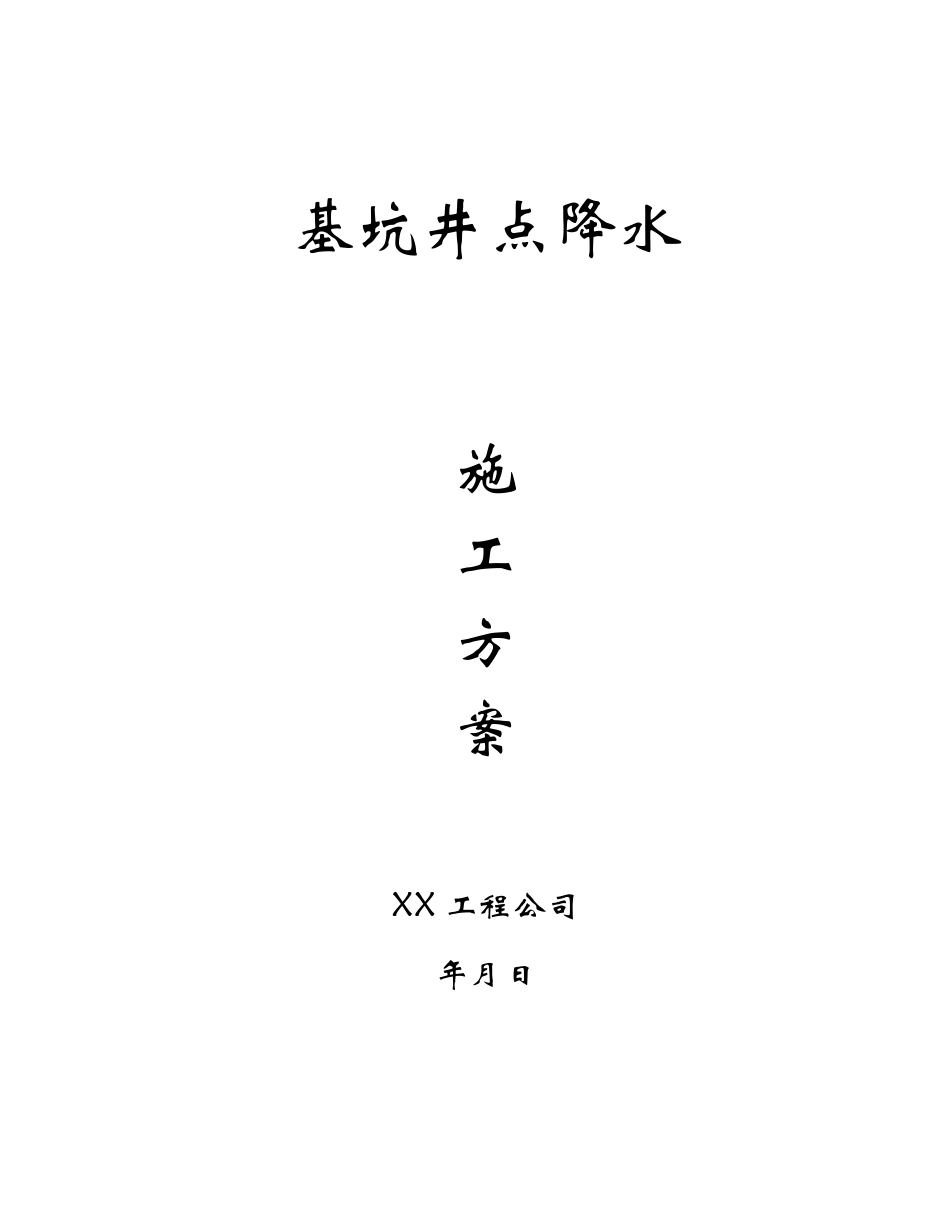

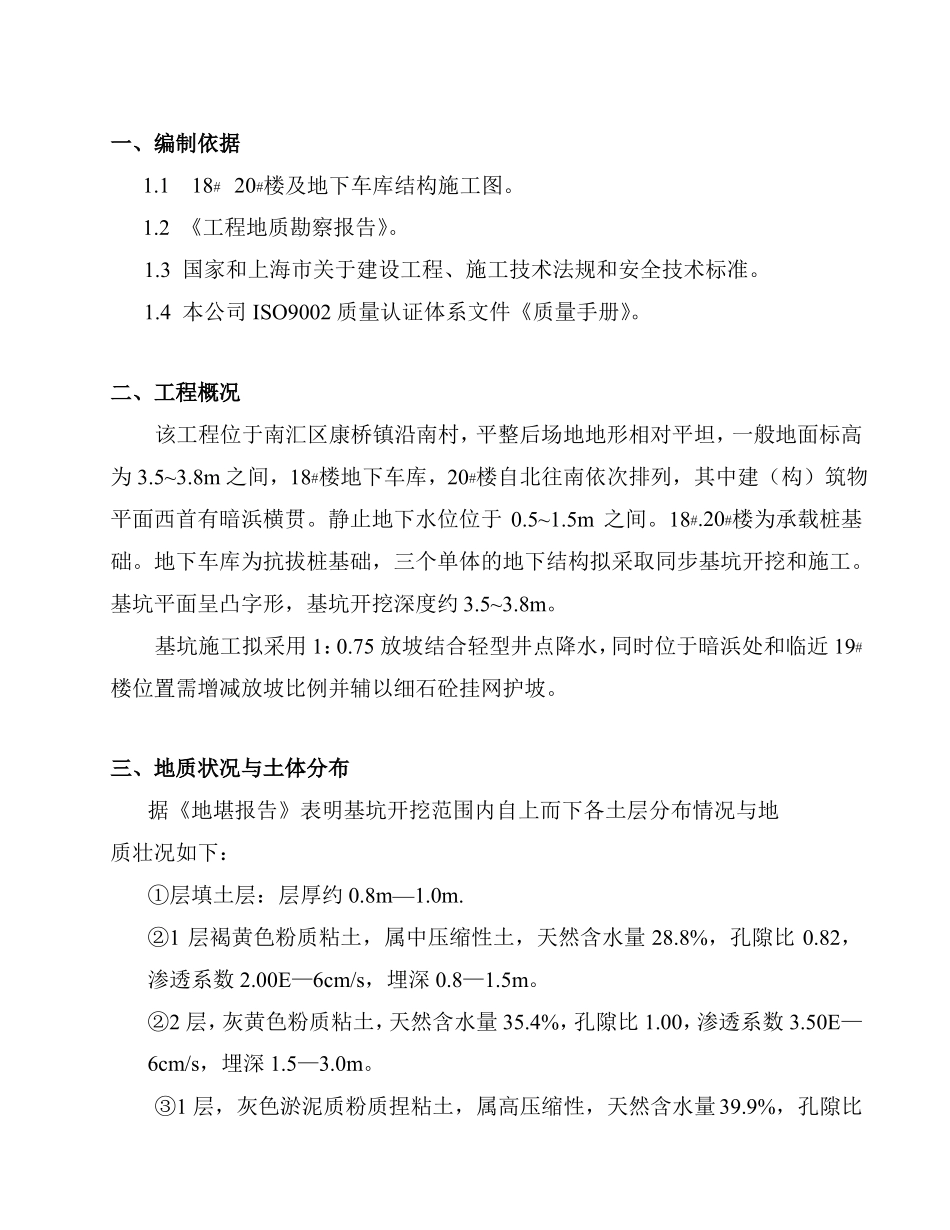

基坑井点降水施工方案XX 工程公司年月日一、编制依据1.118# 20#楼及地下车库结构施工图。1.2 《工程地质勘察报告》。1.3 国家和上海市关于建设工程、施工技术法规和安全技术标准。1.4 本公司 ISO9002 质量认证体系文件《质量手册》。二、工程概况该工程位于南汇区康桥镇沿南村，平整后场地地形相对平坦，一般地面标高为 3.5~3.8m 之间，18#楼地下车库，20#楼自北往南依次排列，其中建（构）筑物平面西首有暗浜横贯。静止地下水位位于 0.5~1.5m 之间。18#.20#楼为承载桩基础。地下车库为抗拔桩基础，三个单体的地下结构拟采取同步基坑开挖和施工。基坑平面呈凸字形，基坑开挖深度约 3.5~3.8m。基坑施工拟采用 1：0.75 放坡结合轻型井点降水，同时位于暗浜处和临近 19#楼位置需增减放坡比例并辅以细石砼挂网护坡。三、地质状况与土体分布据《地堪报告》表明基坑开挖范围内自上而下各土层分布情况与地质壮况如下：①层填土层：层厚约 0.8m—1.0m.②1 层褐黄色粉质粘土，属中压缩性土，天然含水量 28.8%，孔隙比 0.82，渗透系数 2.00E—6cm/s，埋深 0.8—1.5m。②2 层，灰黄色粉质粘土，天然含水量 35.4%，孔隙比 1.00，渗透系数 3.50E—6cm/s，埋深 1.5—3.0m。③1 层，灰色淤泥质粉质捏粘土，属高压缩性，天然含水量 39.9%，孔隙比1.12，渗透系数 5.00E—6cm/s，埋深 3.0—4.0m。基坑坑底位于本土层。③2 层，灰色砂质粘土，中等压缩性土层，含水量 28.8%，孔隙比 0.81，渗透系数 2.00E—4cm/s，埋深 4.0—7.0m，渗透性好，井点滤水管埋设于该土层较为合理。③3 层，灰色淤泥质粉质粘土，属高压缩性土，含水量 42.4%，孔隙比 1.19，渗透系数 3.00E—6cm/s，含水量高但汽透性差，若将滤水管埋于此土层，，降水效果不甚明显。四、轻型井点手面布置与降水周期4.1 基坑呈凸字多边形，放坡后上口总周长约 380 延长米，东西 125m，南北宽60m，轻型井点沿周边封闭式布设 6 套。支管长度选用 6m，滤水管 0.8m，另地下车库西半部于北侧位于较 20#.18#地下结构之间布设 2 套下沉式轻型井点，支管长度选用 3m，滤水管 0.8m。确保滤水管均埋设于③2 层土体中，（详见平面布置 4—1）4.2 待全部轻型井点安装完毕，正常出水 10 日后可进行基坑土方开挖施工。建议自东向西，南北一并进行。7#.8#井点在地下室底板全部浇筑完成并初凝后拆除，1#~6#井点尚待地下结构墙板施工完成并达到一定养护期后陆续拆除。...
