交通灯的PLC程序设计

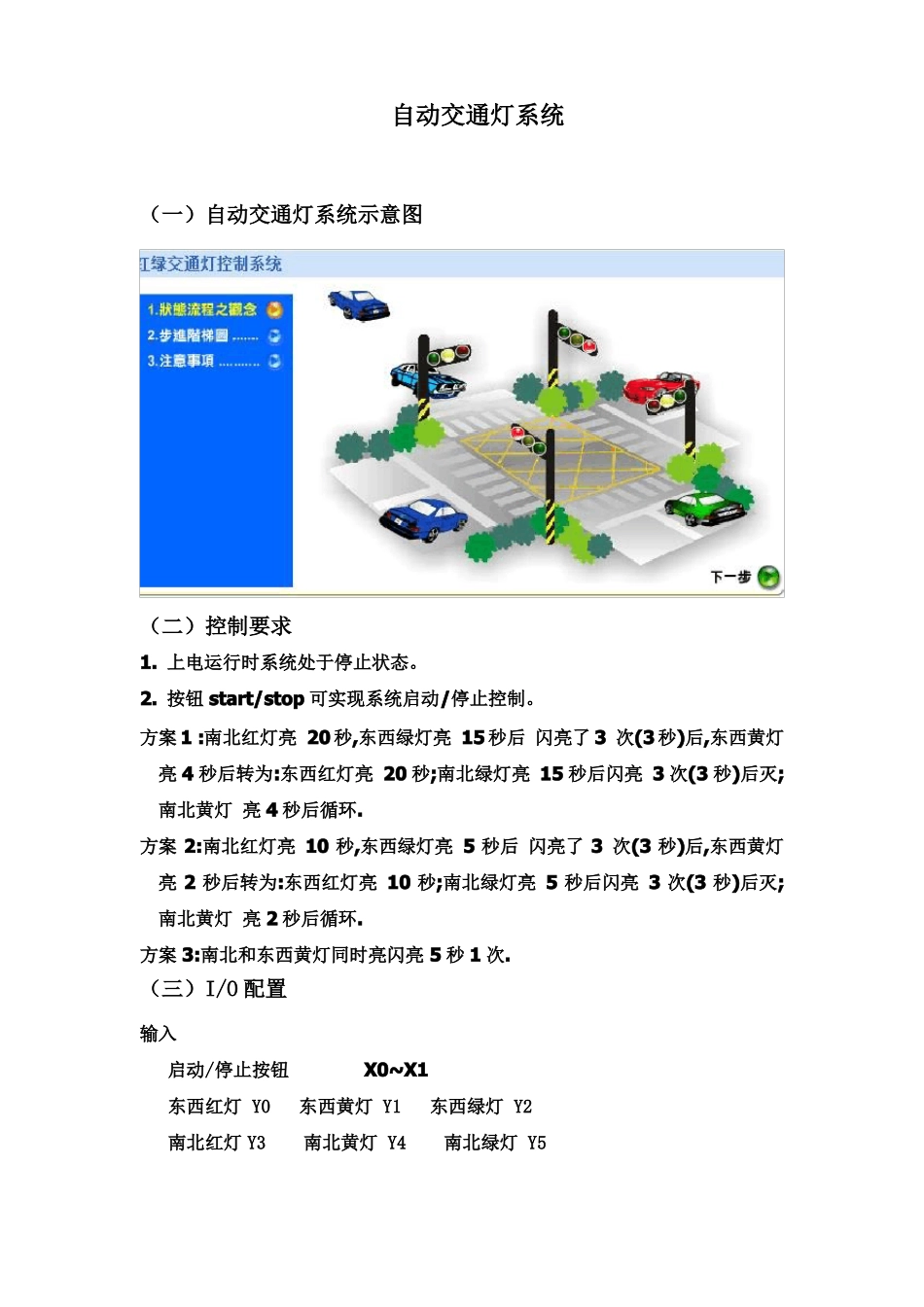

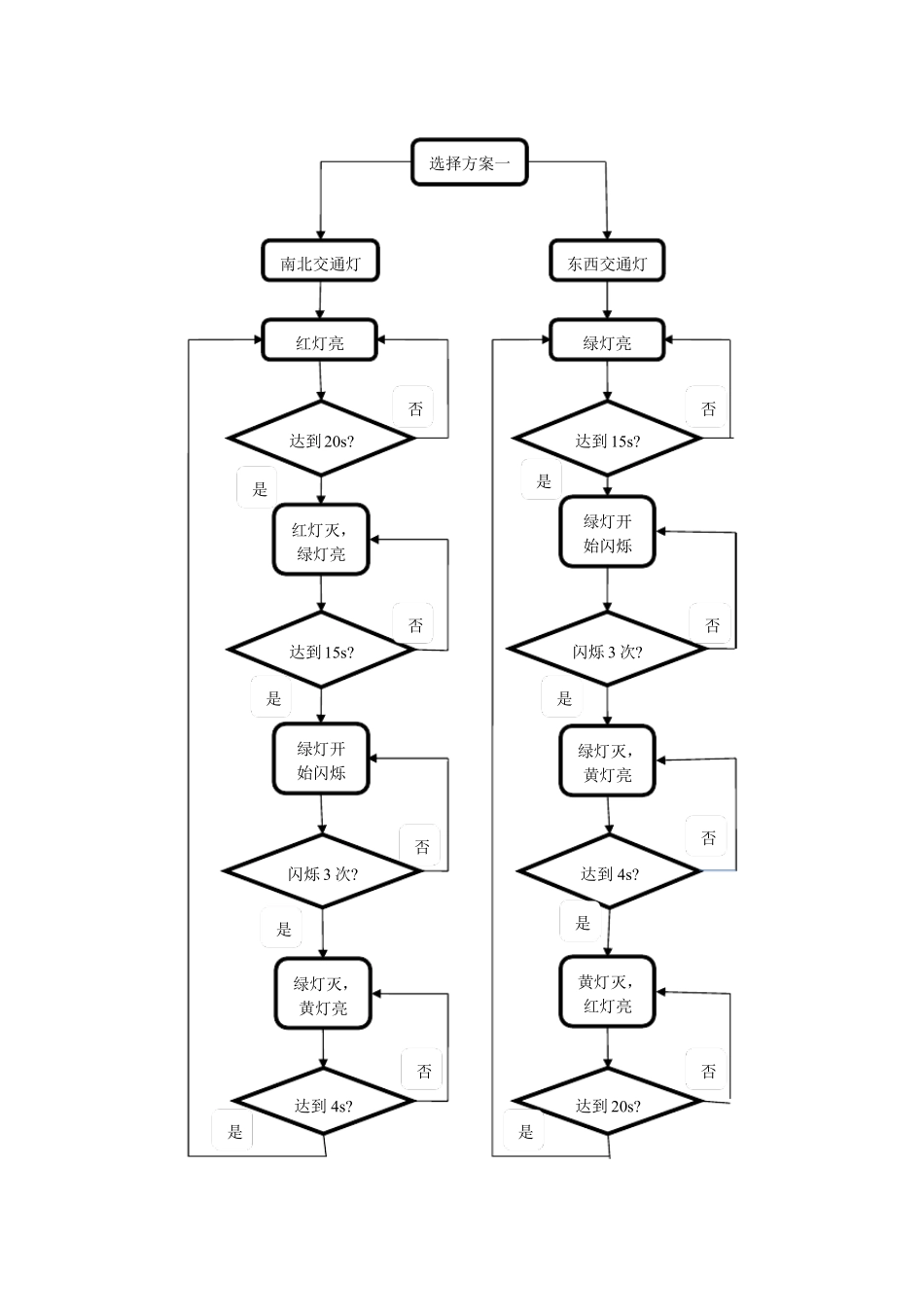

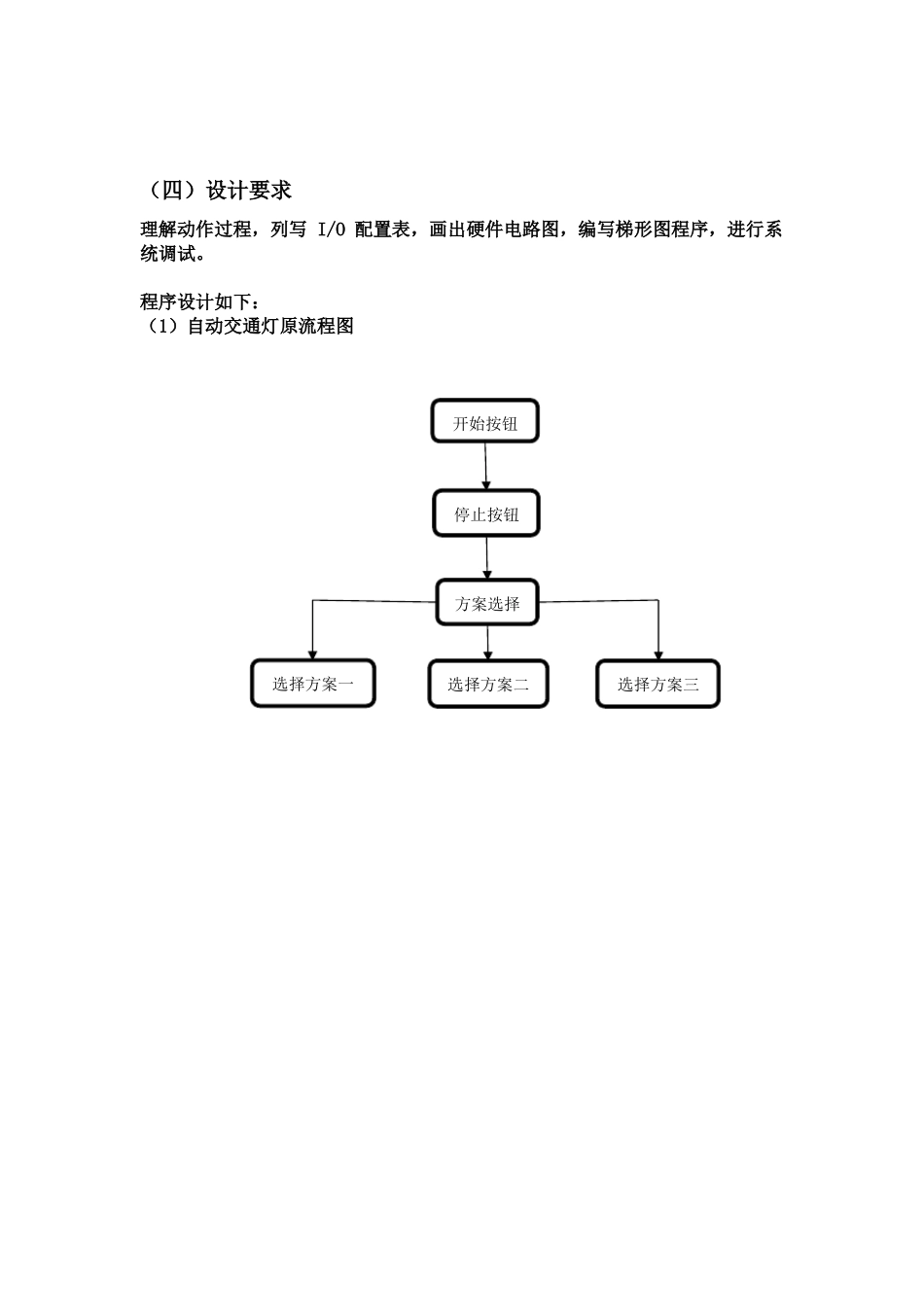

自动交通灯系统（一）自动交通灯系统示意图（二）控制要求1. 上电运行时系统处于停止状态。2. 按钮 start/stop 可实现系统启动/停止控制。方案 1 :南北红灯亮 20 秒,东西绿灯亮 15 秒后 闪亮了 3 次(3 秒)后,东西黄灯亮 4 秒后转为:东西红灯亮 20 秒;南北绿灯亮 15 秒后闪亮 3 次(3 秒)后灭;南北黄灯 亮 4 秒后循环.方案 2:南北红灯亮 10 秒,东西绿灯亮 5 秒后 闪亮了 3 次(3 秒)后,东西黄灯亮 2 秒后转为:东西红灯亮 10 秒;南北绿灯亮 5 秒后闪亮 3 次(3 秒)后灭;南北黄灯 亮 2 秒后循环.方案 3:南北和东西黄灯同时亮闪亮 5 秒 1 次.（三）I/O 配置输入启动/停止按钮X0~X1东西红灯 Y0东西黄灯 Y1东西绿灯 Y2南北红灯 Y3南北黄灯 Y4南北绿灯 Y5（四）设计要求理解动作过程，列写 I/O 配置表，画出硬件电路图，编写梯形图程序，进行系统调试。程序设计如下：（1）自动交通灯原流程图开始按钮停止按钮方案选择选择方案一选择方案二选择方案三选择方案一南北交通灯红灯亮否达到20s?是红灯灭，绿灯亮否达到15s?是绿灯开始闪烁否闪烁 3 次?是绿灯灭，黄灯亮否达到 4s?是东西交通灯绿灯亮否达到 15s?是绿灯开始闪烁否闪烁 3 次?是绿灯灭，黄灯亮否达到 4s?是黄灯灭，红灯亮否达到 20s?是选择方案二南北交通灯红灯亮否达到10s?是红灯灭，绿灯亮否达到 5s?是绿灯开始闪烁否闪烁 3 次?是绿灯灭，黄灯亮否达到 4s?是东西交通灯绿灯亮否达到 5s?是绿灯开始闪烁否闪烁 3 次?是绿灯灭，黄灯亮否达到 4s?是黄灯灭，红灯亮否达到 10s?是选择方案三南北交通灯黄灯亮否达到 5s?是黄灯闪烁一次东西交通灯黄灯亮否达到 5s?是黄灯闪烁一次（2）变量声明表变量名X0X1X2X3X4Y0Y1Y2Y3Y4Y5M0M1M2M3M4M5M10M11M12M13M14M15M16M17M20M21M22M23M24M25M26M27Shangshuo1、Shangshuo3Shangshuo2、Shangshuo4类型BOOLBOOLBOOLBOOLBOOLBOOLBOOLBOOLBOOLBOOLBOOLBOOLBOOLBOOLBOOLBOOLBOOLBOOLBOOLBOOLBOOLBOOLBOOLBOOLBOOLBOOLBOOLBOOLBOOLBOOLBOOLBOOLBOOLBOOLBOOL说明启动按钮停止按钮选方案一按钮选方案二按钮选方案三按钮东西红灯东西黄灯东西绿灯南北红灯南北黄灯南北绿灯总开关中间变量选择方案一选择方案二选择方案三东西黄灯闪 5 秒南北黄灯闪 5 秒方案一东西绿灯时序方案一东西黄灯时序方案一东西红灯时序方案一东西闪烁时间间隔方案一南北红灯时序方案一南北黄灯时序方案一南北绿灯...
