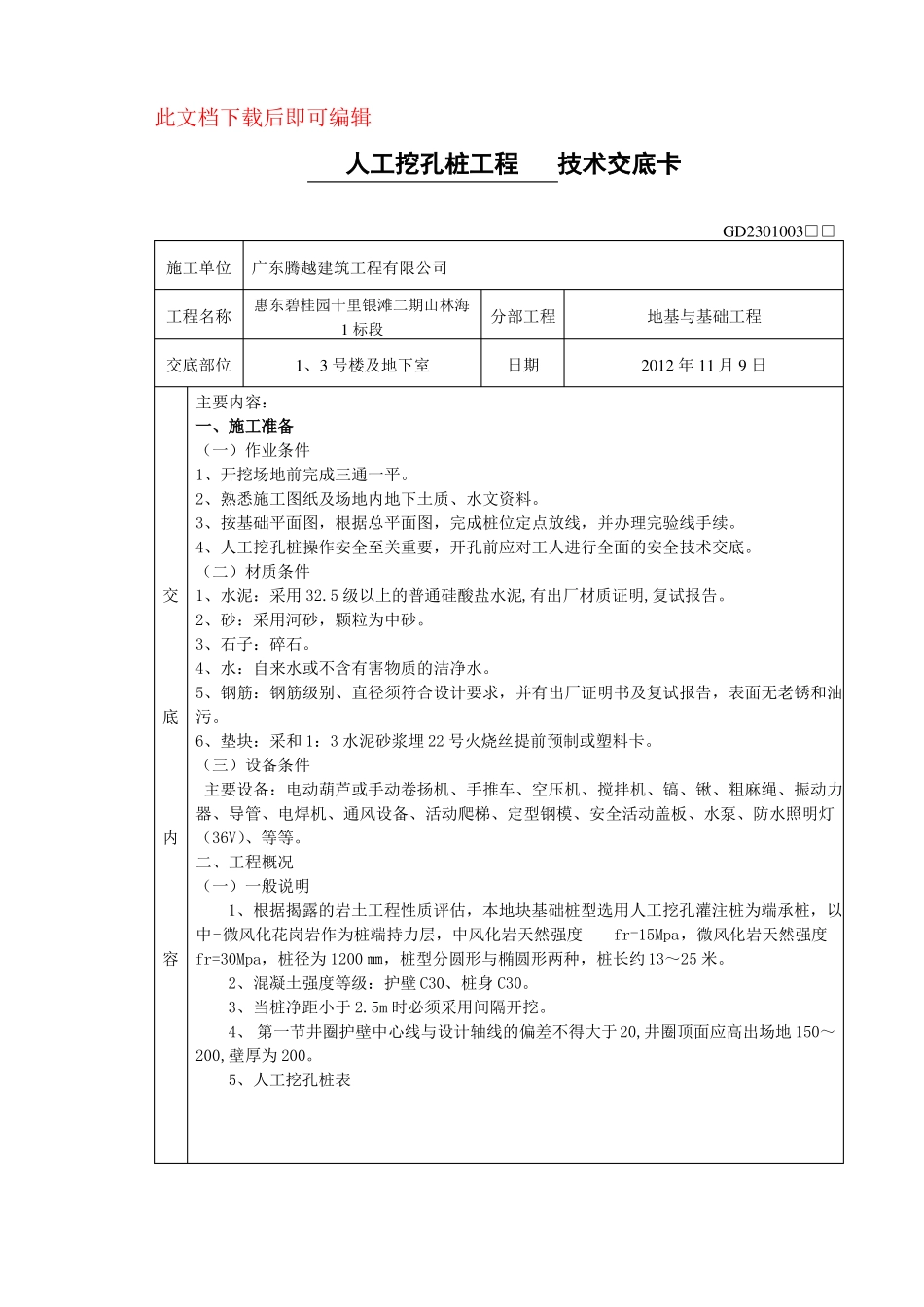

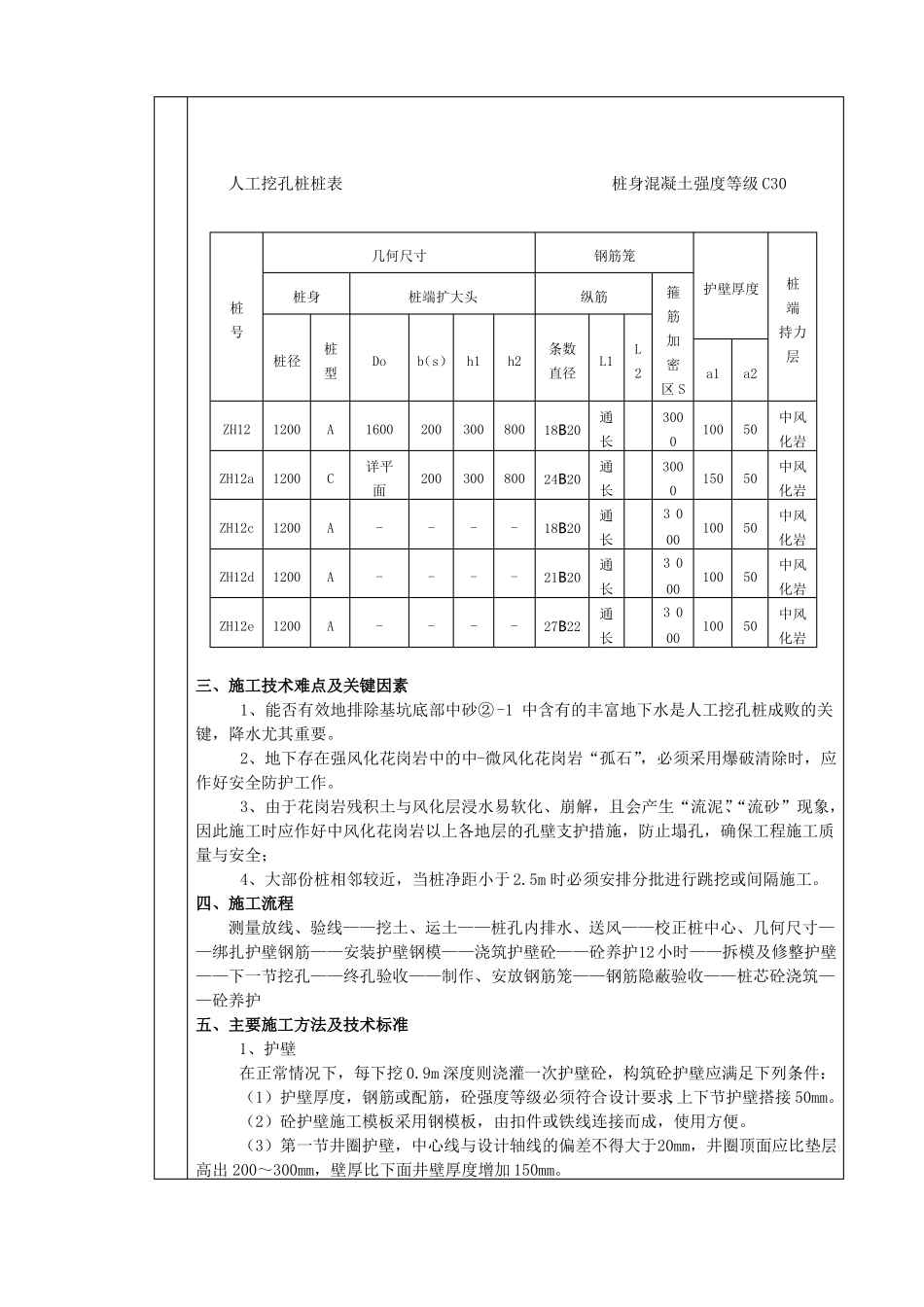

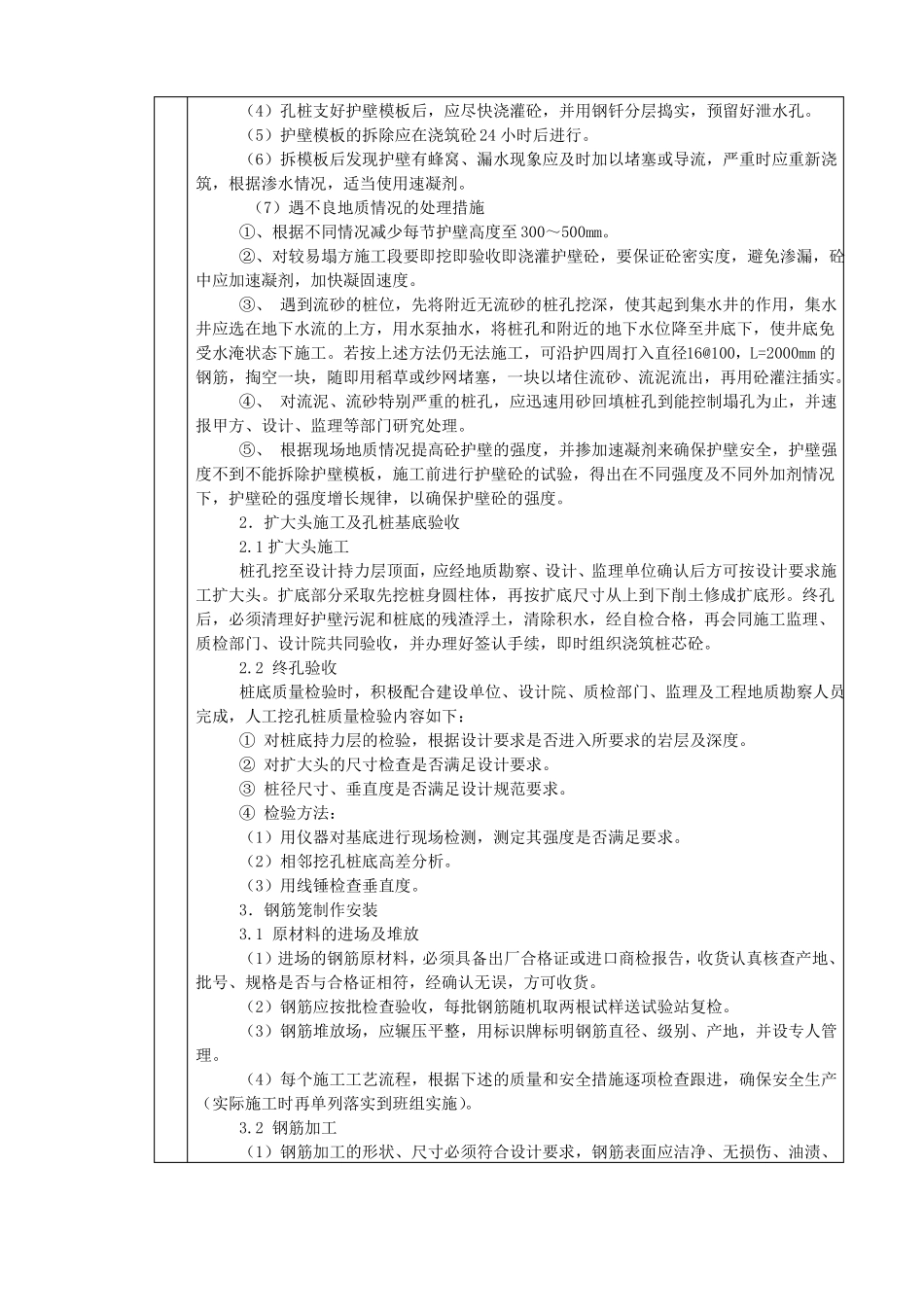

此文档下载后即可编辑人工挖孔桩工程技术交底卡GD2301003□□施工单位广东腾越建筑工程有限公司工程名称交底部位惠东碧桂园十里银滩二期山林海1 标段分部工程日期地基与基础工程2012 年 11 月 9 日1、3 号楼及地下室交底内容主要内容:一、施工准备(一)作业条件1、开挖场地前完成三通一平。2、熟悉施工图纸及场地内地下土质、水文资料。3、按基础平面图,根据总平面图,完成桩位定点放线,并办理完验线手续。4、人工挖孔桩操作安全至关重要,开孔前应对工人进行全面的安全技术交底。(二)材质条件1、水泥:采用 32.5 级以上的普通硅酸盐水泥,有出厂材质证明,复试报告。2、砂:采用河砂,颗粒为中砂。3、石子:碎石。4、水:自来水或不含有害物质的洁净水。5、钢筋:钢筋级别、直径须符合设计要求,并有出厂证明书及复试报告,表面无老锈和油污。6、垫块:采和 1:3 水泥砂浆埋 22 号火烧丝提前预制或塑料卡。(三)设备条件主要设备:电动葫芦或手动卷扬机、手推车、空压机、搅拌机、镐、锹、粗麻绳、振动力器、导管、电焊机、通风设备、活动爬梯、定型钢模、安全活动盖板、水泵、防水照明灯(36V)、等等。二、工程概况(一)一般说明1、根据揭露的岩土工程性质评估,本地块基础桩型选用人工挖孔灌注桩为端承桩,以中-微风化花岗岩作为桩端持力层,中风化岩天然强度fr=15Mpa,微风化岩天然强度fr=30Mpa,桩径为 1200 ㎜,桩型分圆形与椭圆形两种,桩长约 13~25 米。2、混凝土强度等级:护壁 C30、桩身 C30。3、当桩净距小于 2.5m 时必须采用间隔开挖。4、 第一节井圈护壁中心线与设计轴线的偏差不得大于20,井圈顶面应高出场地 150~200,壁厚为 200。 5、人工挖孔桩表人工挖孔桩桩表桩身混凝土强度等级 C30几何尺寸桩身桩端扩大头钢筋笼纵筋箍筋桩径桩型Dob(s)h1h2条数直径L1L2加密区 SZH121200A1600详平面-20030080018B2030080024B20--通长通长通长通长通长300030003 0003 0003 00010050100501005010050中风化岩中风化岩中风化岩中风化岩中风化岩a1a2护壁厚度桩端持力层桩号ZH12a1200C20015050ZH12c1200A-18B20ZH12d1200A----21B20ZH12e1200A----27B22三、施工技术难点及关键因素1、能否有效地排除基坑底部中砂② -1 中含有的丰富地下水是人工挖孔桩成败的关键,降水尤其重要。2、地下存在强风化花岗岩中的中-微风化花岗岩“孤石”,必须采用爆破清除时,应作好安全防护工作。3、由于花岗岩残积土与风化层...
