人行通道技术交底

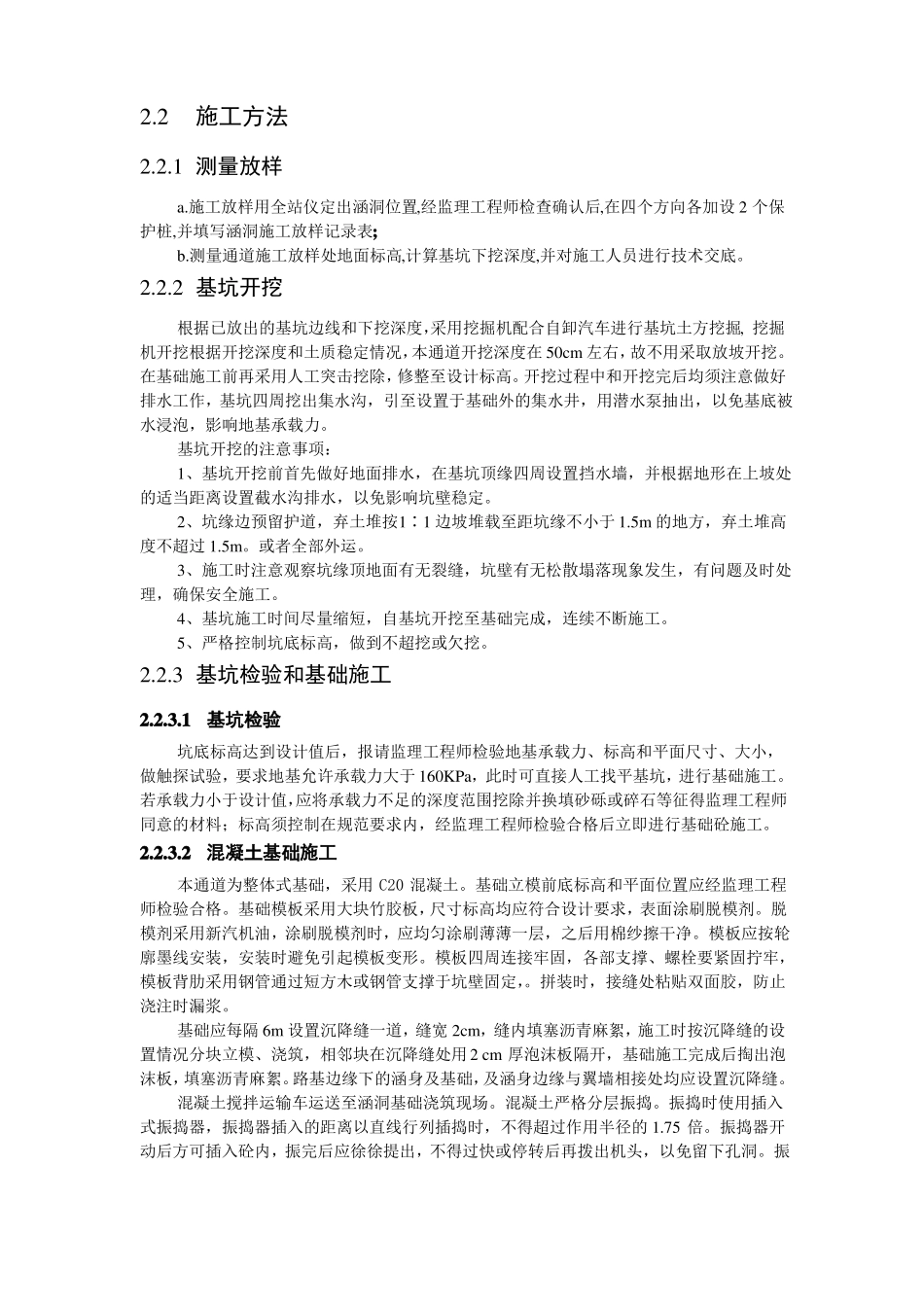

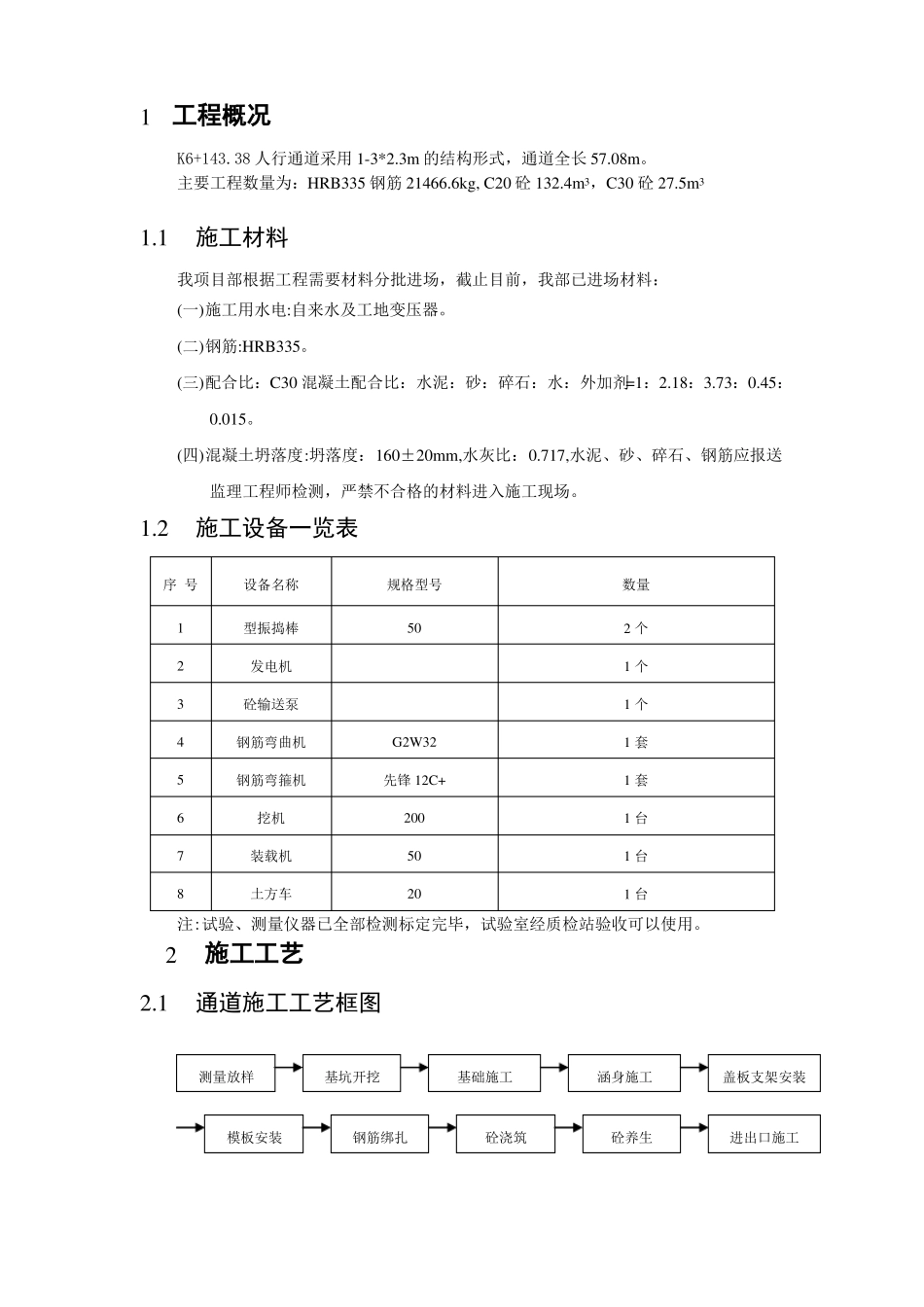

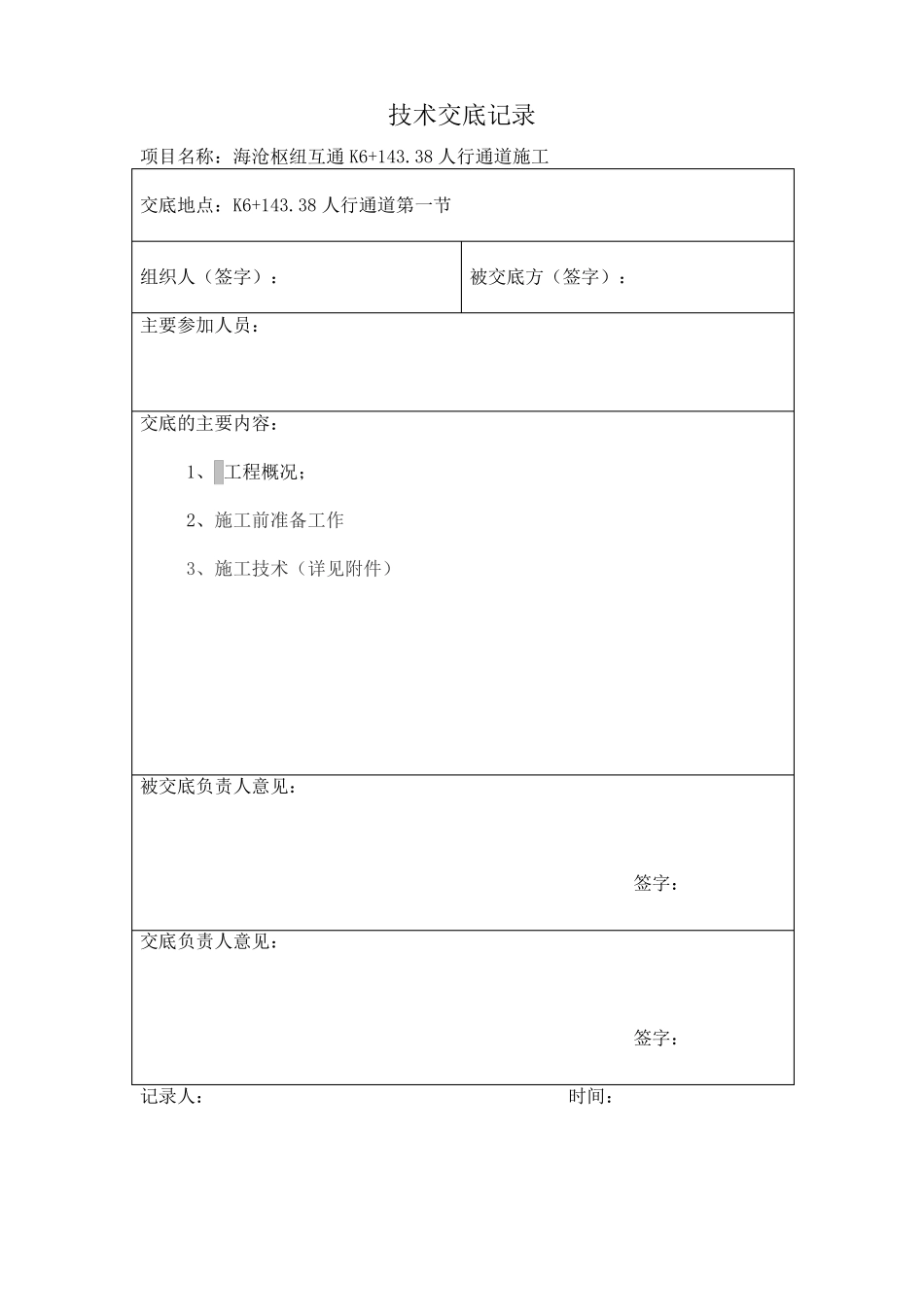

技术交底记录项目名称：海沧枢纽互通 K6+143.38 人行通道施工交底地点：K6+143.38 人行通道第一节组织人（签字）：主要参加人员：被交底方（签字）：交底的主要内容： 1、 工程概况； 2、施工前准备工作 3、施工技术（详见附件）被交底负责人意见：签字：交底负责人意见：签字：记录人：时间：1工程概况K6+143.38 人行通道采用 1-3*2.3m 的结构形式，通道全长 57.08m。主要工程数量为：HRB335 钢筋 21466.6kg, C20 砼 132.4m3，C30 砼 27.5m31.1施工材料我项目部根据工程需要材料分批进场，截止目前，我部已进场材料：(一)施工用水电:自来水及工地变压器。(二)钢筋:HRB335。(三)配合比：C30 混凝土配合比：水泥：砂：碎石：水：外加剂=1：2.18：3.73：0.45：0.015。(四)混凝土坍落度:坍落度：160±20mm,水灰比：0.717,水泥、砂、碎石、钢筋应报送监理工程师检测，严禁不合格的材料进入施工现场。1.2施工设备一览表序 号12345678设备名称型振捣棒发电机砼输送泵钢筋弯曲机钢筋弯箍机挖机装载机土方车规格型号50G2W32先锋 12C+2005020数量2 个1 个1 个1 套1 套1 台1 台1 台注:试验、测量仪器已全部检测标定完毕，试验室经质检站验收可以使用。2施工工艺2.1通道施工工艺框图测量放样基坑开挖基础施工涵身施工盖板支架安装模板安装钢筋绑扎砼浇筑砼养生进出口施工2.2施工方法2.2.1 测量放样a.施工放样用全站仪定出涵洞位置,经监理工程师检查确认后,在四个方向各加设 2 个保护桩,并填写涵洞施工放样记录表;b.测量通道施工放样处地面标高,计算基坑下挖深度,并对施工人员进行技术交底。2.2.2 基坑开挖根据已放出的基坑边线和下挖深度，采用挖掘机配合自卸汽车进行基坑土方挖掘, 挖掘机开挖根据开挖深度和土质稳定情况，本通道开挖深度在 50cm 左右，故不用采取放坡开挖。在基础施工前再采用人工突击挖除，修整至设计标高。开挖过程中和开挖完后均须注意做好排水工作，基坑四周挖出集水沟，引至设置于基础外的集水井，用潜水泵抽出，以免基底被水浸泡，影响地基承载力。基坑开挖的注意事项：1、基坑开挖前首先做好地面排水，在基坑顶缘四周设置挡水墙，并根据地形在上坡处的适当距离设置截水沟排水，以免影响坑壁稳定。2、坑缘边预留护道，弃土堆按1∶1 边坡堆载至距坑缘不小于 1.5m 的地方，弃土堆高度不超过 1.5m。或者全部外运。3、施工时注意观察坑缘顶地面有无裂缝，坑壁有无松散塌落现象发生，有问题及时处...
