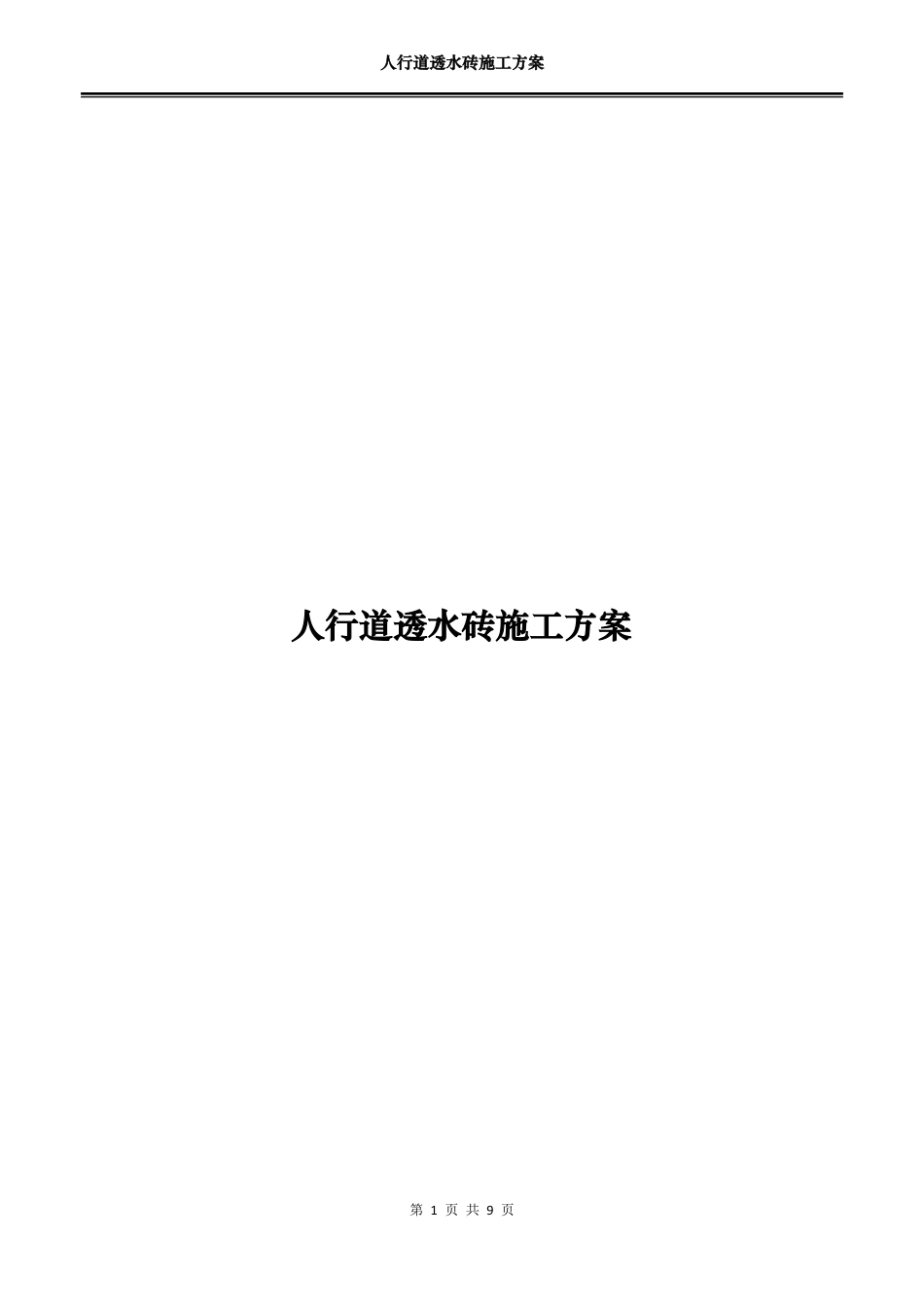

人行道透水砖施工方案剖析

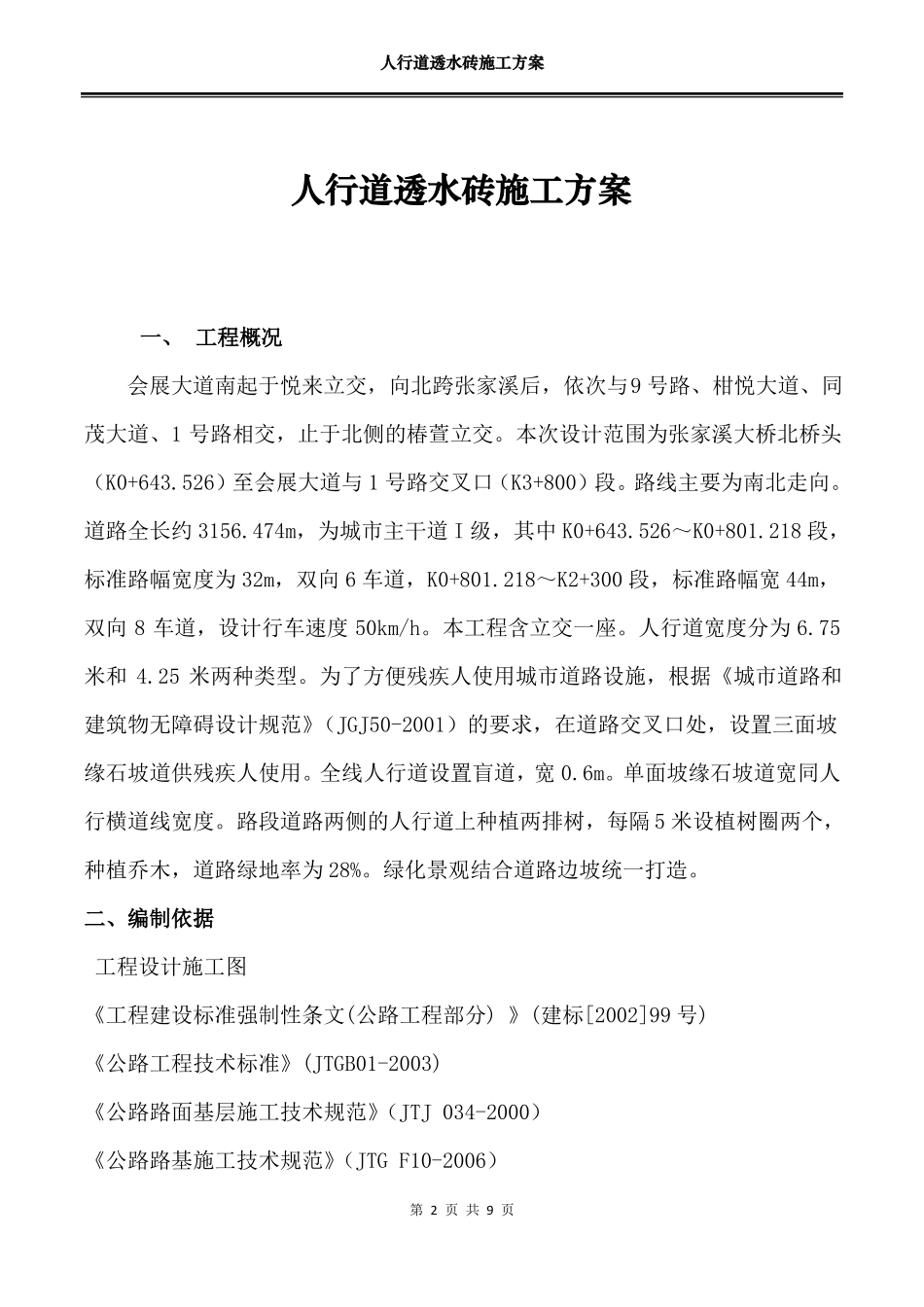

人行道透水砖施工方案人行道透水砖施工方案第 1 页 共 9 页人行道透水砖施工方案人行道透水砖施工方案一、 工程概况会展大道南起于悦来立交，向北跨张家溪后，依次与9 号路、柑悦大道、同茂大道、1 号路相交，止于北侧的椿萱立交。本次设计范围为张家溪大桥北桥头（K0+643.526）至会展大道与 1 号路交叉口（K3+800）段。路线主要为南北走向。道路全长约 3156.474m，为城市主干道 I 级，其中 K0+643.526～K0+801.218 段，标准路幅宽度为 32m，双向 6 车道，K0+801.218～K2+300 段，标准路幅宽 44m，双向 8 车道，设计行车速度 50km/h。本工程含立交一座。人行道宽度分为 6.75米和 4.25 米两种类型。为了方便残疾人使用城市道路设施，根据《城市道路和建筑物无障碍设计规范》（JGJ50-2001）的要求，在道路交叉口处，设置三面坡缘石坡道供残疾人使用。全线人行道设置盲道，宽 0.6m。单面坡缘石坡道宽同人行横道线宽度。路段道路两侧的人行道上种植两排树，每隔 5 米设植树圈两个，种植乔木，道路绿地率为 28%。绿化景观结合道路边坡统一打造。二、编制依据工程设计施工图《工程建设标准强制性条文(公路工程部分) 》(建标[2002]99 号)《公路工程技术标准》(JTGB01-2003)《公路路面基层施工技术规范》（JTJ 034-2000）《公路路基施工技术规范》（JTG F10-2006）第 2 页 共 9 页人行道透水砖施工方案《公路工程质量检验评定标准》（JTG F80/1-2004）《公路桥涵施工技术规范》(JTG/T F50-2011)《城市道路和建筑物无障碍设计规范》（JGJ50-2001）《城市道路交通规划及路线设计规范》（DBJ50-064-2007）《透水砖路面施工与验收规程》（DB11/T 686—2009）《建筑与小区雨水利用工程技术规范》（GB50400）《混凝土路面砖》（JC/T446）《透水砖》（JC/T 945）《城市绿化工程施工及验收规范》（CJJ/T 82—99）《城镇道路工程施工质量检验标准》（DBJ 01-11）《城镇道路工程施工与质量验收规范》（CJJ 1—2008）《城市道路工程施工质量验收规范》（DBJ50-078-2008）三、施工方案1、透水砖路面结构组成和材料要求柔性结构透水性地面一般由透水砖、砂垫层、级配碎石基层、夯实土壤组成。透水砖物理性能应符合 JC/T945-2005《透水砖》和 JC446-2000《混凝土路面砖》标准中得 CC35 优等品要求，最小抗压强度不小于 35MPa，单块最小抗压强度不小于 31MPa,抗折强度平均值不小于 3.5MPa。透水砖的平均吸水率不超过...
