仰斜式挡土墙技术交底

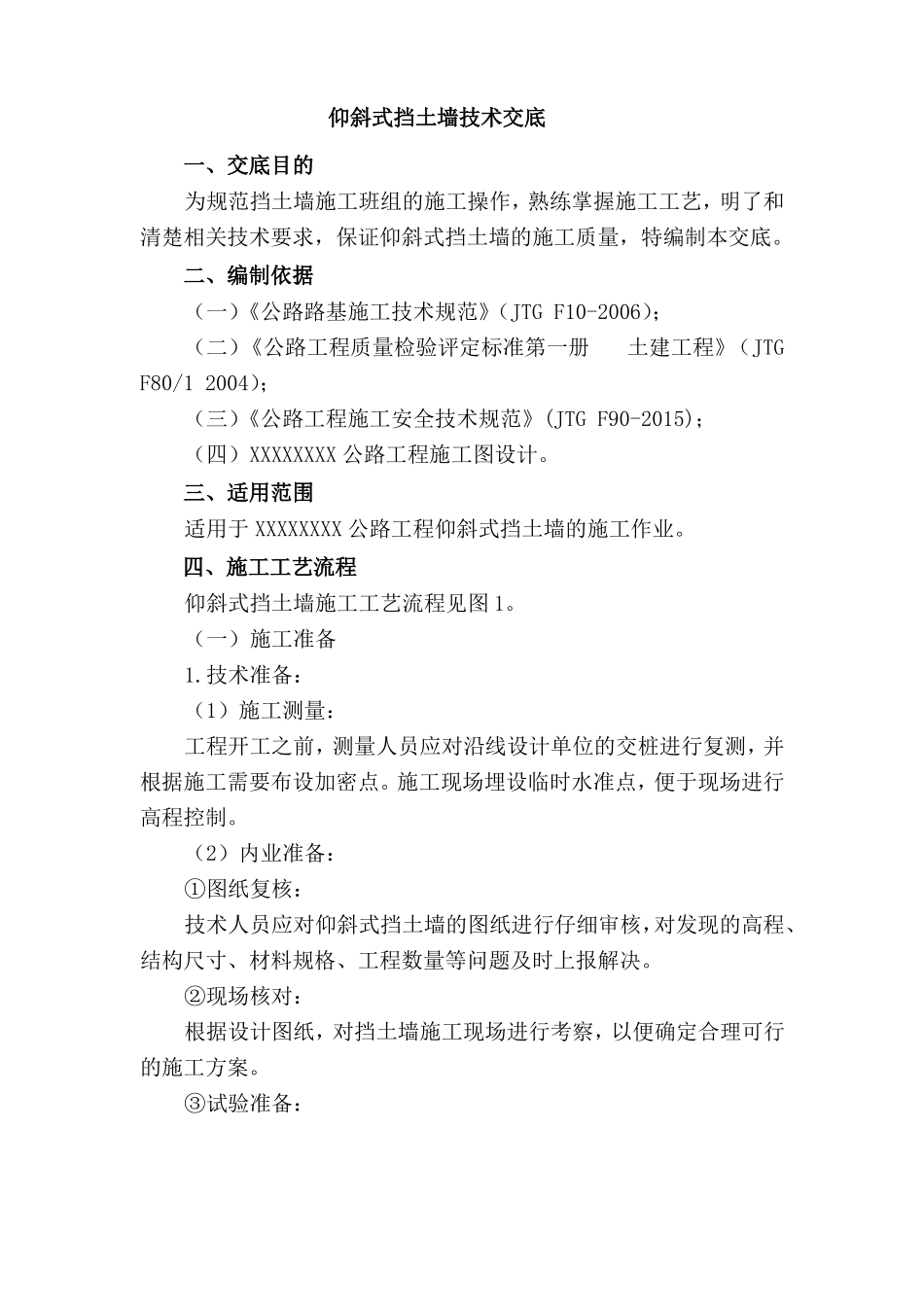

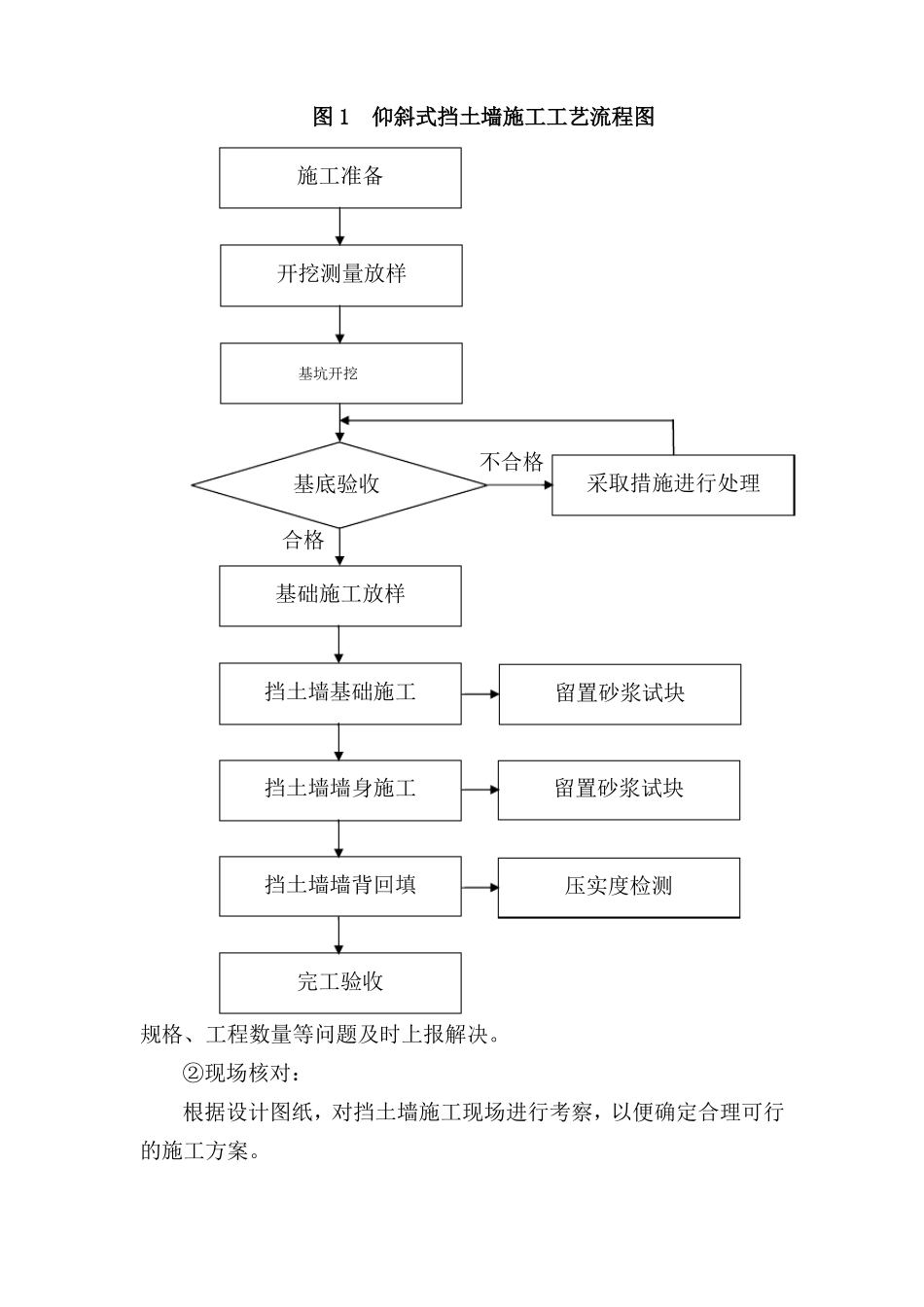

仰斜式挡土墙技术交底一、交底目的为规范挡土墙施工班组的施工操作，熟练掌握施工工艺，明了和清楚相关技术要求，保证仰斜式挡土墙的施工质量，特编制本交底。二、编制依据（一）《公路路基施工技术规范》（JTG F10-2006）；（二）《公路工程质量检验评定标准第一册土建工程》（JTGF80/1 2004）；（三）《公路工程施工安全技术规范》(JTG F90-2015)；（四）XXXXXXXX 公路工程施工图设计。三、适用范围适用于 XXXXXXXX 公路工程仰斜式挡土墙的施工作业。四、施工工艺流程仰斜式挡土墙施工工艺流程见图 1。（一）施工准备1.技术准备：（1）施工测量：工程开工之前，测量人员应对沿线设计单位的交桩进行复测，并根据施工需要布设加密点。施工现场埋设临时水准点，便于现场进行高程控制。（2）内业准备：①图纸复核：技术人员应对仰斜式挡土墙的图纸进行仔细审核，对发现的高程、结构尺寸、材料规格、工程数量等问题及时上报解决。②现场核对：根据设计图纸，对挡土墙施工现场进行考察，以便确定合理可行的施工方案。③试验准备：图 1仰斜式挡土墙施工工艺流程图施工准备开挖测量放样基坑开挖不合格基底验收合格基础施工放样采取措施进行处理挡土墙基础施工留置砂浆试块挡土墙墙身施工留置砂浆试块挡土墙墙背回填压实度检测完工验收规格、工程数量等问题及时上报解决。②现场核对：根据设计图纸，对挡土墙施工现场进行考察，以便确定合理可行的施工方案。③试验准备：施工中所需的片石、砂石料、水泥等材料，需经试验室检验合格后方可进场使用。试验室应在施工前，出具施工配合比，用于指导施工生产。2.现场准备：（1）仰斜式挡土墙施工过程中使用的机械设备，应在开工前全部到位。同时对机械设备进行全面检查，并做好维护保养工作，保证设备状况良好，能正常使用。挡墙本体施工主要使用的设备工具主要有：小型拌合机、水泵、铁板、磅秤、手推车、铁锹、锄头、大铲、瓦刀、手锤、手凿、水平尺、勾缝条、扁担、坡度门架等。挡墙墙背回填主要使用的机械设备：推土机、平地机、压路机、自卸车、小型夯机等。（2）施工用水、电应在施工前准备到位。施工附近地表水水质合格的，可以直接使用。对于接电方便的位置，可与当地电力部门联系“T”接用电。用电不便地区，使用发电机，保证施工设备、照明等用电需求。（3）施工前应先将施工便道修建好，应能保证机械、车辆通行，为施工创造条件。对施工利用的既有道路进行调查，需要时进行修整加固。（4）挡...
