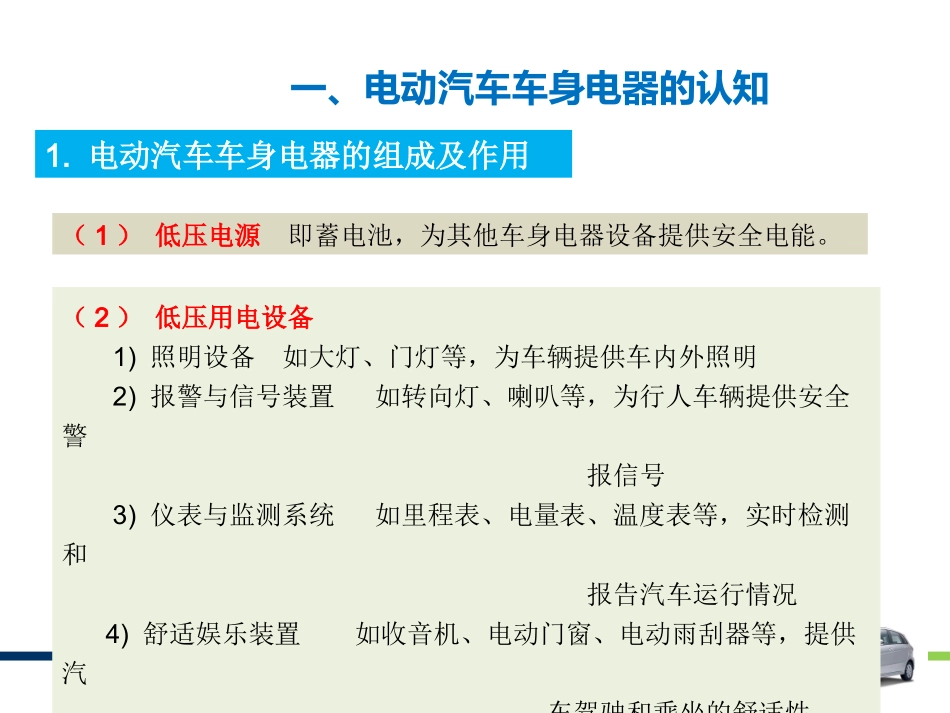

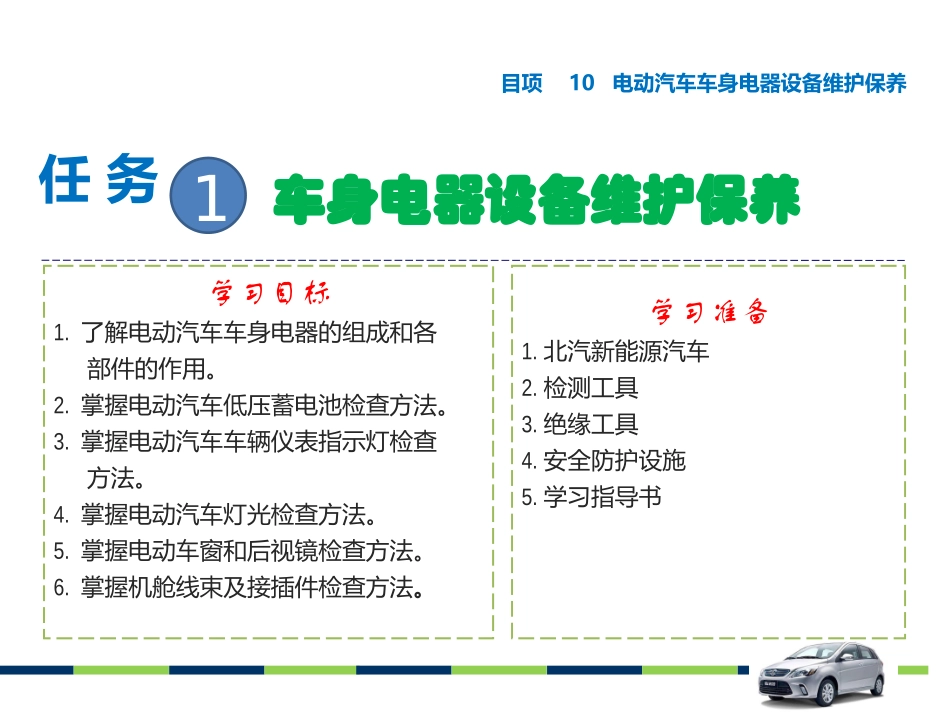

项目电动汽车维护与保养10电动汽车车身电器设备维护保养任务车身电器设备维护保养项目10电动汽车车身电器设备维护保养学习目标1.了解电动汽车车身电器的组成和各部件的作用。2.掌握电动汽车低压蓄电池检查方法。3.掌握电动汽车车辆仪表指示灯检查方法。4.掌握电动汽车灯光检查方法。5.掌握电动车窗和后视镜检查方法。6.掌握机舱线束及接插件检查方法。学习准备1.北汽新能源汽车2.检测工具3.绝缘工具4.安全防护设施5.学习指导书1一、电动汽车车身电器的认知（2）低压用电设备1)照明设备如大灯、门灯等，为车辆提供车内外照明2)报警与信号装置如转向灯、喇叭等，为行人车辆提供安全警报信号3)仪表与监测系统如里程表、电量表、温度表等，实时检测和报告汽车运行情况4)舒适娱乐装置如收音机、电动门窗、电动雨刮器等，提供汽车驾驶和乘坐的舒适性1.电动汽车车身电器的组成及作用（1）低压电源即蓄电池，为其他车身电器设备提供安全电能。一、电动汽车车身电器的认知（3）电子控制设备由微机控制的各个系统，如车身控制系统（VCU）、制动防抱死系统（ABS）、电子转向系统（EPS）、动力电池管理系统（BMS）、自动座椅、安全气囊、定速巡航系统等，进一步提升汽车驾驶的安全可靠性。（4）配电设备中央接线盒、保险盒、开关、继电器、插接器和导线等，为汽车电器安全运行、操作和维修提供方便。1.电动汽车车身电器的组成及作用一、电动汽车车身电器的认知（1）直流目前汽车车身电器工作大多数采用直流电驱动。（2）低压汽车用电设备的额定电压有12V、24V两种。电动小汽车普遍采用12V直流电源。（3）负极搭铁将蓄电池的负极接到车架上，称为“负极搭铁”。负极搭铁充分利用了车身金属导电特性。（4）单线制电源到用电设备只用一根导线连接，节省导线、线路清晰、安装检修方便，用电设备不需与车体绝缘。2.电动汽车车身电器的特点二、电动汽车低压铅酸蓄电池的结构和维护结构：北汽新能源EV系列电动汽车采用免维护铅酸蓄电池，由6个单格电池串联而成，由极板、隔板、电解液、外壳、极桩及电量观察口组成，如图所示。1.蓄电池作用和结构作用：铅酸蓄电池作为电动汽车低压电源，为车身电器和动力电池管理系统提供电能。电压不足时由动力电池通过DC/DC装置补充电能。二、电动汽车低压铅酸蓄电池的结构和维护2.蓄电池的检查和维护（1）蓄电池外观检查检查蓄电池外观有无破损、电解液有无泄漏；检查蓄电池极桩是否氧化，如氧化，用砂纸打磨清理干净；检查正负极电缆夹是否松动，若松动予以紧固；检查蓄电池电量观察窗口是否为绿色，若不是，用万用表检查电池电压是否正常（大于12V）。二、电动汽车低压铅酸蓄电池的结构和维护2.蓄电池的检查和维护（2）蓄电池放电电流测试①将车钥匙置于OFF挡，关闭车门及所有用电设备；②确认车内所有用电设备处于关闭状态；③拆掉蓄电池负极侧接柱线束；④万用表一表笔接于蓄电池负极极柱，另一表笔接于蓄电池负极线。这时万用表会显示一个电流，电流的大小会随着时间的延长而变化；⑤一分钟后电流会下降到最小值，读取该数值。该电流正常值应小于30mA，若大于该值，说明车辆用电设备有漏电之处，应予以排除。二、电动汽车低压铅酸蓄电池的结构和维护2.蓄电池的检查和维护（3）蓄电池拆卸和更换若电池使用时间超过3年，出现无法充电现象，应予以更换。拆卸蓄电池时，先拆下负极电缆，安装时先装上负极。拆卸或安装蓄电池时，应确保车辆钥匙处于关闭状态，否则可能导致电动汽车上电子元器件的损坏。三、电动汽车仪表的检查1.仪表板认识北汽EV-200仪表板三、电动汽车仪表的检查1.仪表板认识1驱动电机功率表2前雾灯3示廓灯4安全气囊指示灯5ABS警示灯6后雾灯7远光灯8跛行指示灯9蓄电池故障指示灯10电机及控制器过热指示灯11动力电池故障指示灯12动力电池断开指示灯13系统故障的灯14充电提醒灯15EPS故障指示灯16安全带未系指示灯17制动故障指示灯18防盗指示灯，19充电线连接指示灯20驻车制动指示灯21开门指示灯22车速表23左/右转向警示灯，24READY指示灯25REMOTE指示灯26室外温度提示仪表板上对应指示灯名称三、电动汽车仪表的检查1.仪表板认识仪表板上各指示灯对应...
