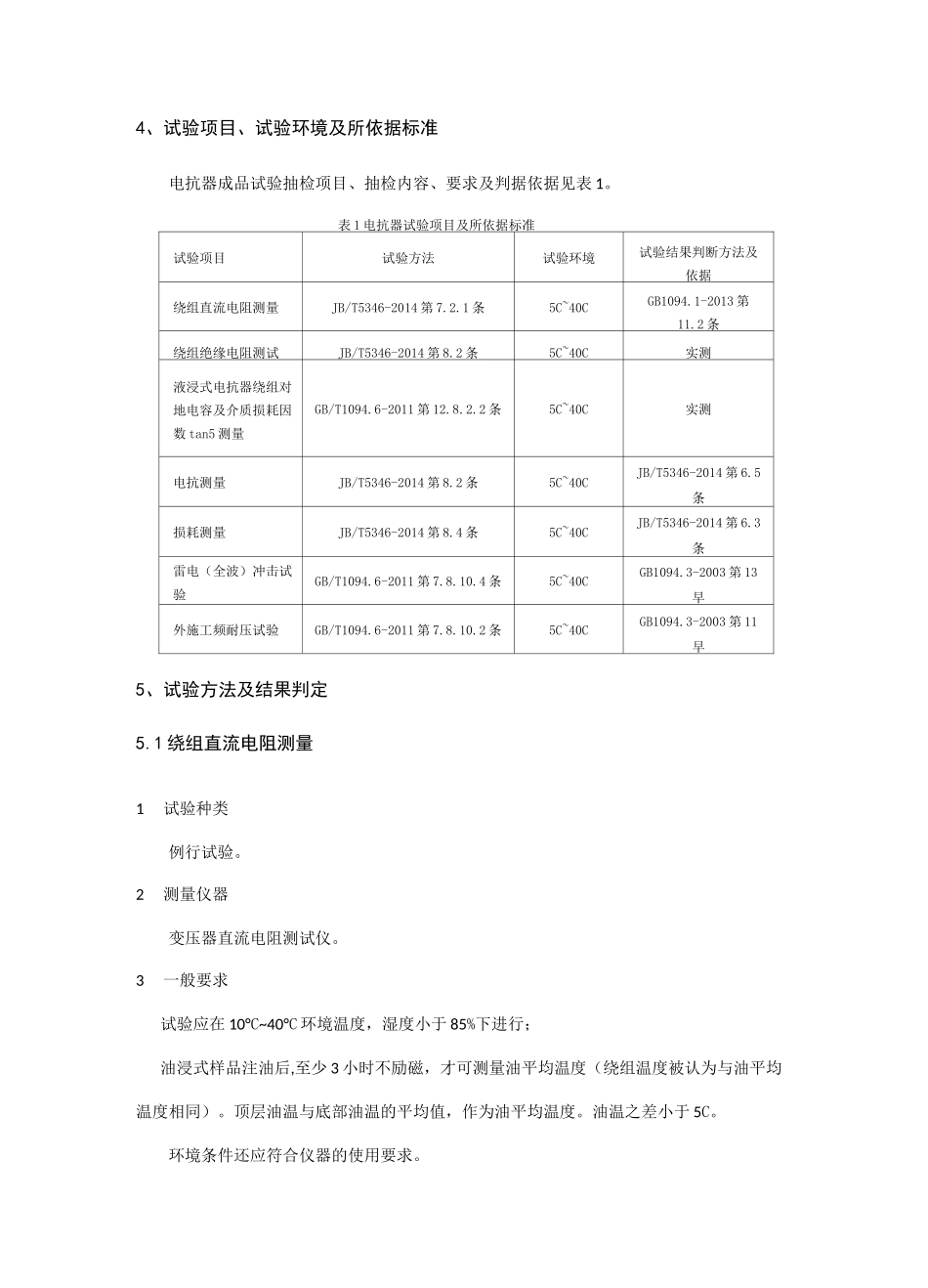

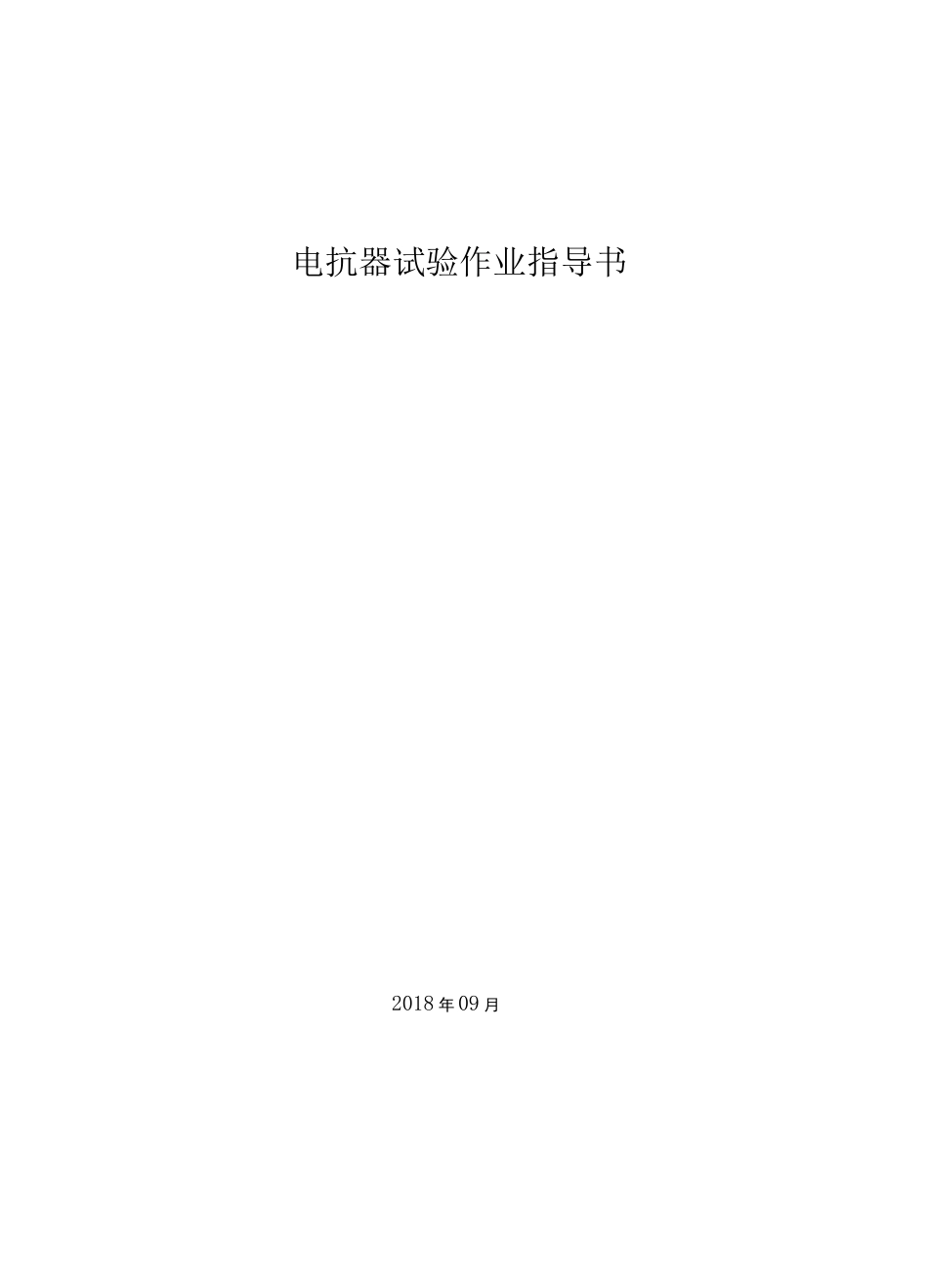

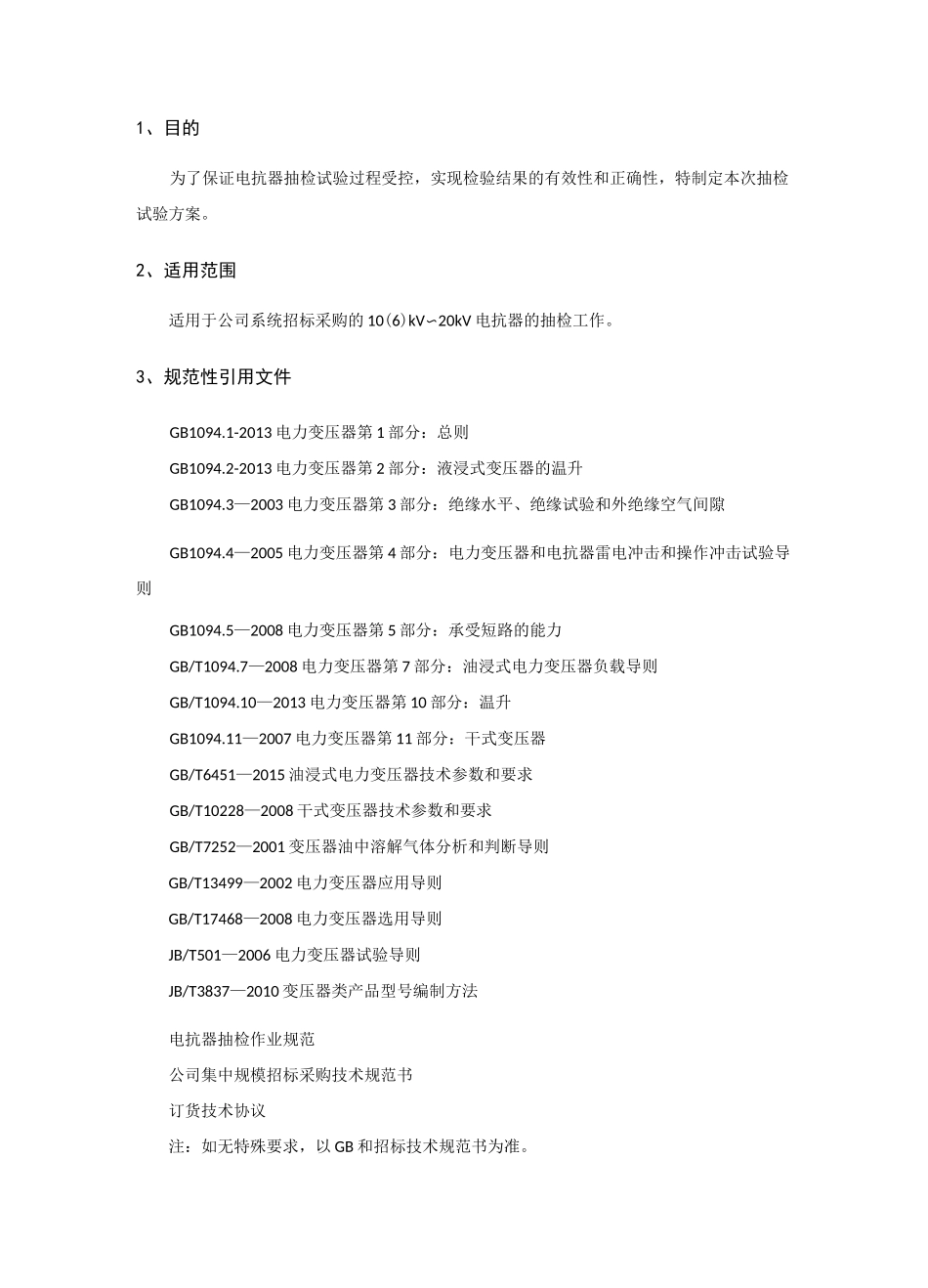

电抗器试验作业指导书2018 年 09 月1、目的为了保证电抗器抽检试验过程受控，实现检验结果的有效性和正确性，特制定本次抽检试验方案。2、适用范围适用于公司系统招标采购的 10(6)kV〜20kV 电抗器的抽检工作。3、规范性引用文件GB1094.1-2013 电力变压器第 1 部分：总则GB1094.2-2013 电力变压器第 2 部分：液浸式变压器的温升GB1094.3—2003 电力变压器第 3 部分：绝缘水平、绝缘试验和外绝缘空气间隙GB1094.4—2005 电力变压器第 4 部分：电力变压器和电抗器雷电冲击和操作冲击试验导则GB1094.5—2008 电力变压器第 5 部分：承受短路的能力GB/T1094.7—2008 电力变压器第 7 部分：油浸式电力变压器负载导则GB/T1094.10—2013 电力变压器第 10 部分：温升GB1094.11—2007 电力变压器第 11 部分：干式变压器GB/T6451—2015 油浸式电力变压器技术参数和要求GB/T10228—2008 干式变压器技术参数和要求GB/T7252—2001 变压器油中溶解气体分析和判断导则GB/T13499—2002 电力变压器应用导则GB/T17468—2008 电力变压器选用导则JB/T501—2006 电力变压器试验导则JB/T3837—2010 变压器类产品型号编制方法电抗器抽检作业规范公司集中规模招标采购技术规范书订货技术协议注：如无特殊要求，以 GB 和招标技术规范书为准。4、试验项目、试验环境及所依据标准电抗器成品试验抽检项目、抽检内容、要求及判据依据见表 1。表 1 电抗器试验项目及所依据标准试验项目试验方法试验环境试验结果判断方法及依据绕组直流电阻测量JB/T5346-2014 第 7.2.1 条5C~40CGB1094.1-2013 第11.2 条绕组绝缘电阻测试JB/T5346-2014 第 8.2 条5C~40C实测液浸式电抗器绕组对地电容及介质损耗因数 tan5 测量GB/T1094.6-2011 第 12.8.2.2 条5C~40C实测电抗测量JB/T5346-2014 第 8.2 条5C~40CJB/T5346-2014 第 6.5条损耗测量JB/T5346-2014 第 8.4 条5C~40CJB/T5346-2014 第 6.3条雷电（全波）冲击试验GB/T1094.6-2011 第 7.8.10.4 条5C~40CGB1094.3-2003 第 13早外施工频耐压试验GB/T1094.6-2011 第 7.8.10.2 条5C~40CGB1094.3-2003 第 11早5、试验方法及结果判定5.1 绕组直流电阻测量1试验种类例行试验。2测量仪器变压器直流电阻测试仪。3一般要求试验应在 10°C~40°C 环境温度，湿度小于 85%下进行；油浸式样品注油后,至少 3 小时不励磁，才可测量油平均温度（绕组温度被认为与油平均温度相同）。...
