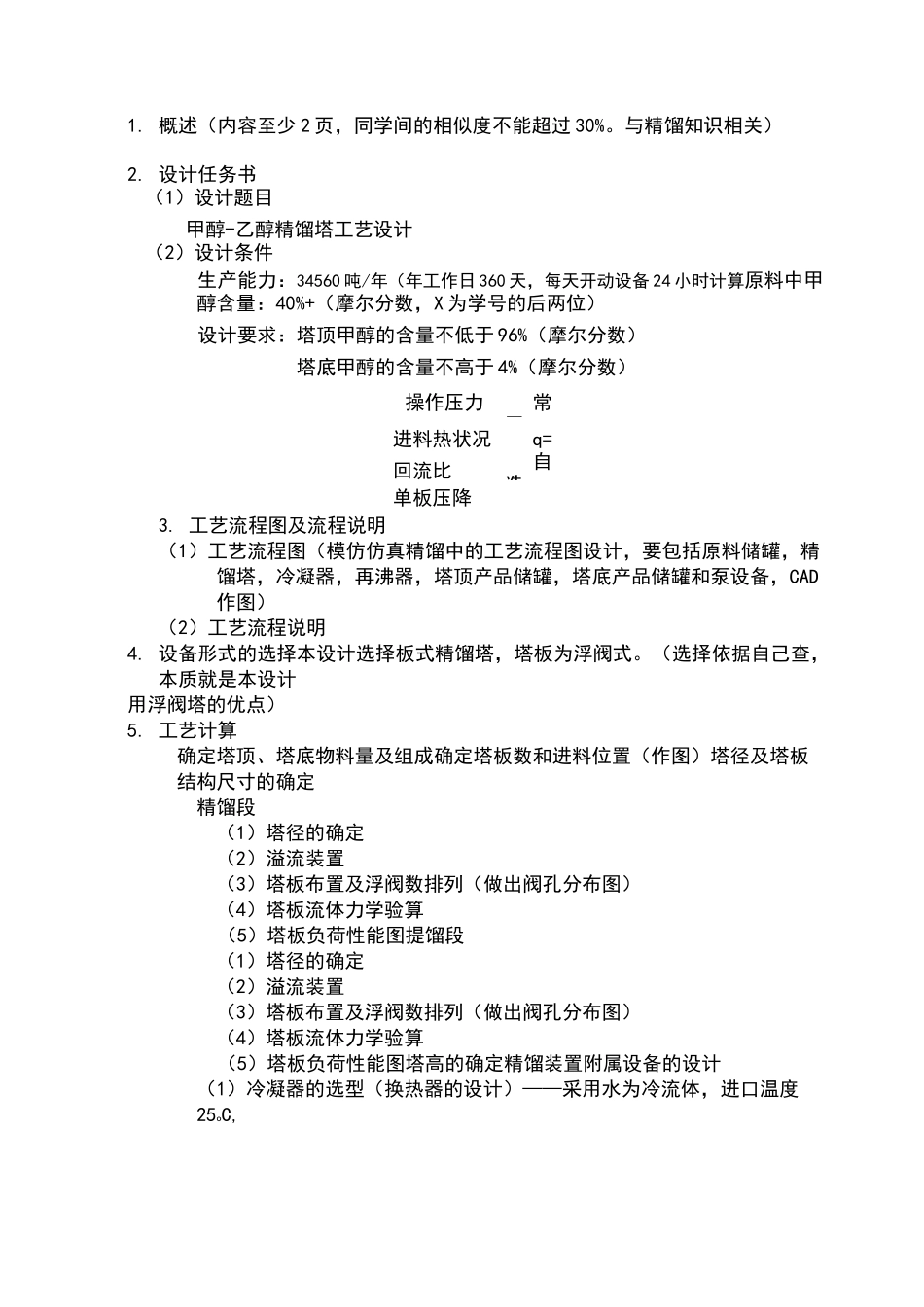

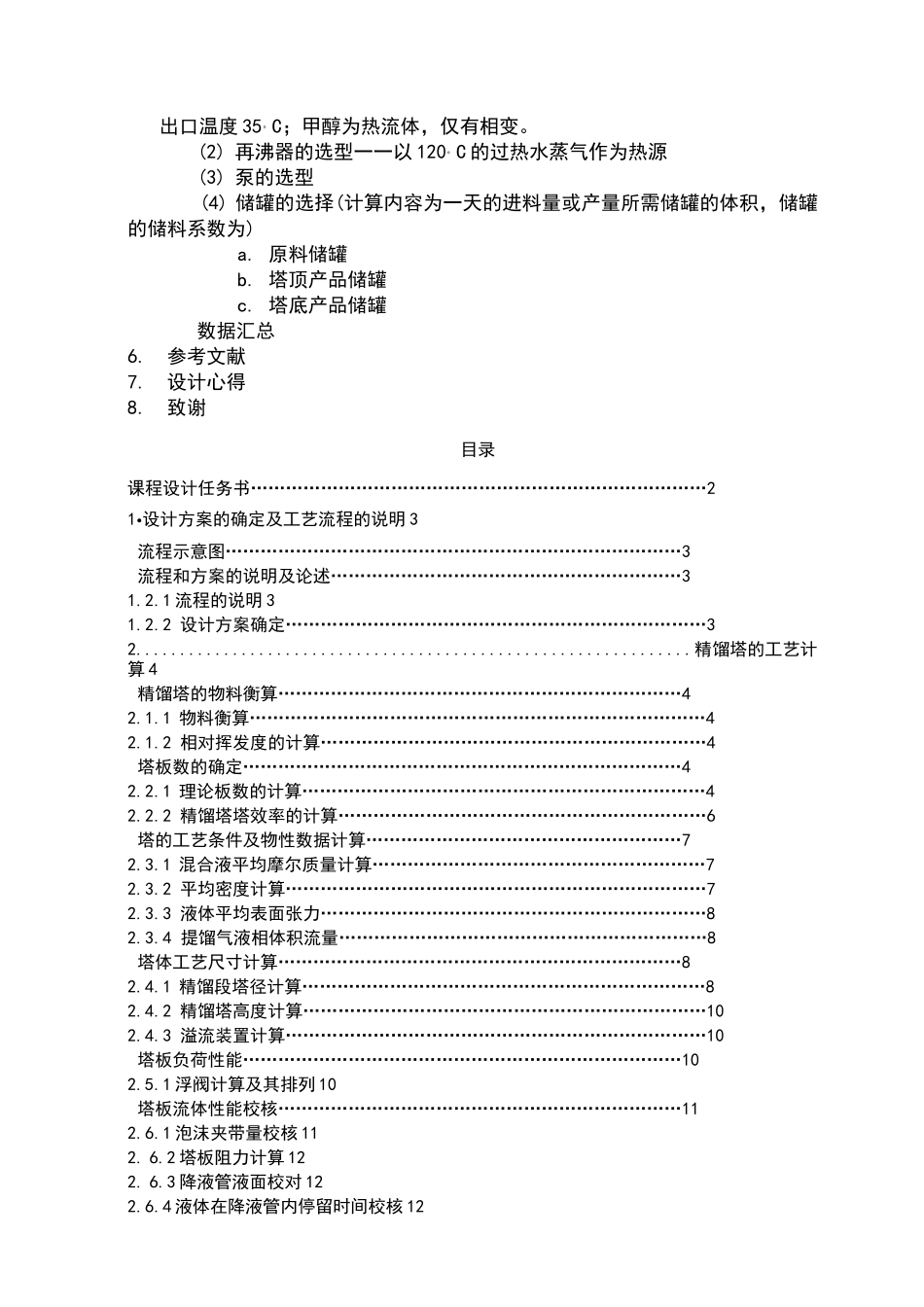

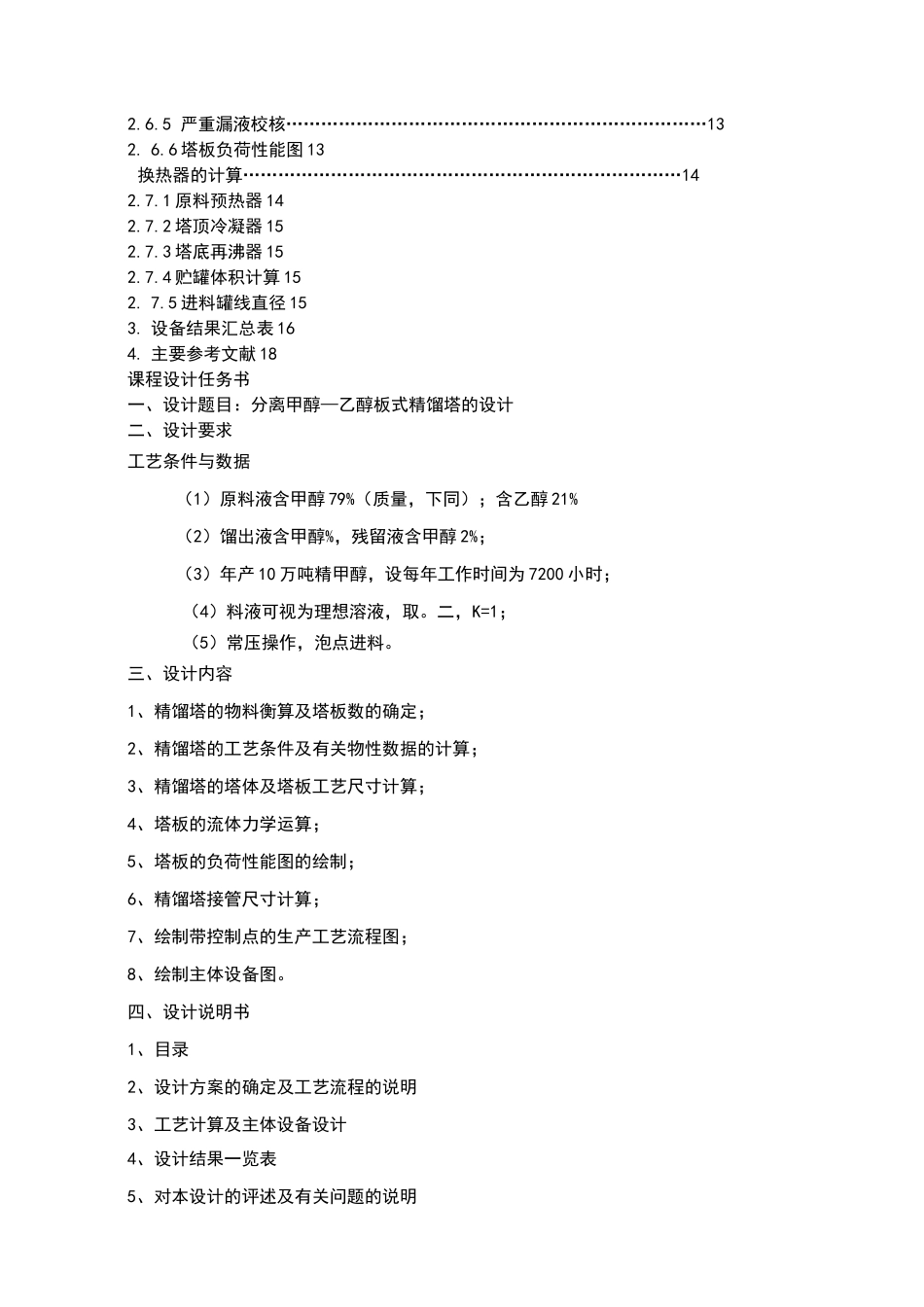

1. 概述（内容至少 2 页，同学间的相似度不能超过 30%。与精馏知识相关）2. 设计任务书（1）设计题目甲醇-乙醇精馏塔工艺设计（2）设计条件生产能力：34560 吨/年（年工作日 360 天，每天开动设备 24 小时计算原料中甲醇含量：40%+（摩尔分数，X 为学号的后两位）设计要求：塔顶甲醇的含量不低于 96%（摩尔分数）塔底甲醇的含量不高于 4%（摩尔分数）操作压力常压进料热状况q=回流比自选单板压降3. 工艺流程图及流程说明（1）工艺流程图（模仿仿真精馏中的工艺流程图设计，要包括原料储罐，精馏塔，冷凝器，再沸器，塔顶产品储罐，塔底产品储罐和泵设备，CAD作图）（2）工艺流程说明4. 设备形式的选择本设计选择板式精馏塔，塔板为浮阀式。（选择依据自己查，本质就是本设计用浮阀塔的优点）5. 工艺计算确定塔顶、塔底物料量及组成确定塔板数和进料位置（作图）塔径及塔板结构尺寸的确定精馏段（1）塔径的确定（2）溢流装置（3）塔板布置及浮阀数排列（做出阀孔分布图）（4）塔板流体力学验算（5）塔板负荷性能图提馏段（1）塔径的确定（2）溢流装置（3）塔板布置及浮阀数排列（做出阀孔分布图）（4）塔板流体力学验算（5）塔板负荷性能图塔高的确定精馏装置附属设备的设计（1）冷凝器的选型（换热器的设计）——采用水为冷流体，进口温度25oC,出口温度 35°C；甲醇为热流体，仅有相变。(2) 再沸器的选型一一以 120°C 的过热水蒸气作为热源(3) 泵的选型(4) 储罐的选择(计算内容为一天的进料量或产量所需储罐的体积，储罐的储料系数为)a. 原料储罐b. 塔顶产品储罐c. 塔底产品储罐数据汇总6.参考文献7.设计心得8.致谢目录课程设计任务书……………………………………………………………………21•设计方案的确定及工艺流程的说明 3流程示意图……………………………………………………………………3流程和方案的说明及论述……………………………………………………31.2.1 流程的说明 31.2.2 设计方案确定………………………………………………………………32...............................................................精馏塔的工艺计算 4精馏塔的物料衡算……………………………………………………………42.1.1 物料衡算……………………………………………………………………42.1.2 相对挥发度的计算…………………………………………………………4塔板数的确定……………………………………………………...
