作业指导书7——回弹法检测烧结砖砌体中砌筑砂浆强度

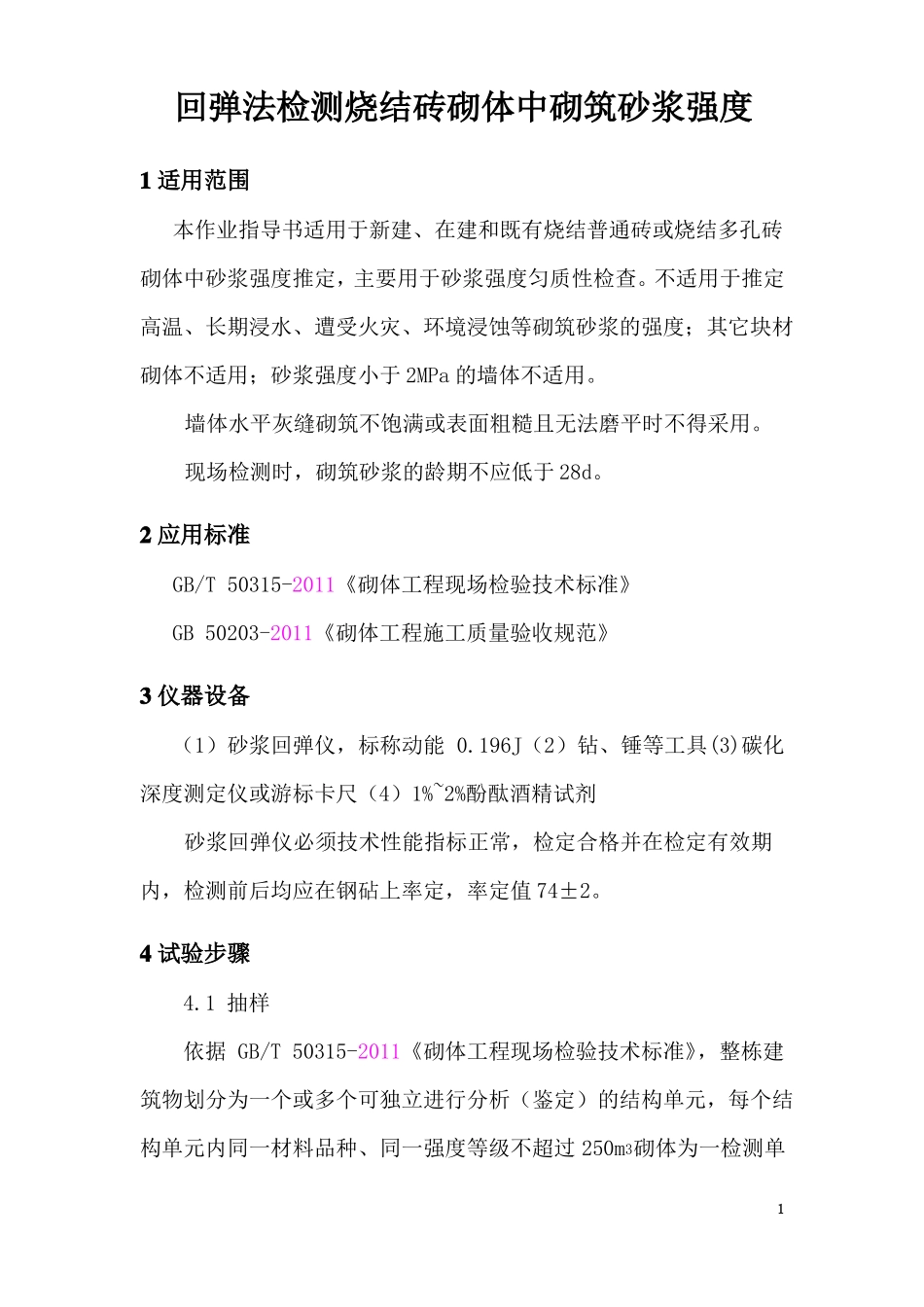

作业指导书7——回弹法检测烧结砖砌体中砌筑砂浆强度_第1页
1/6

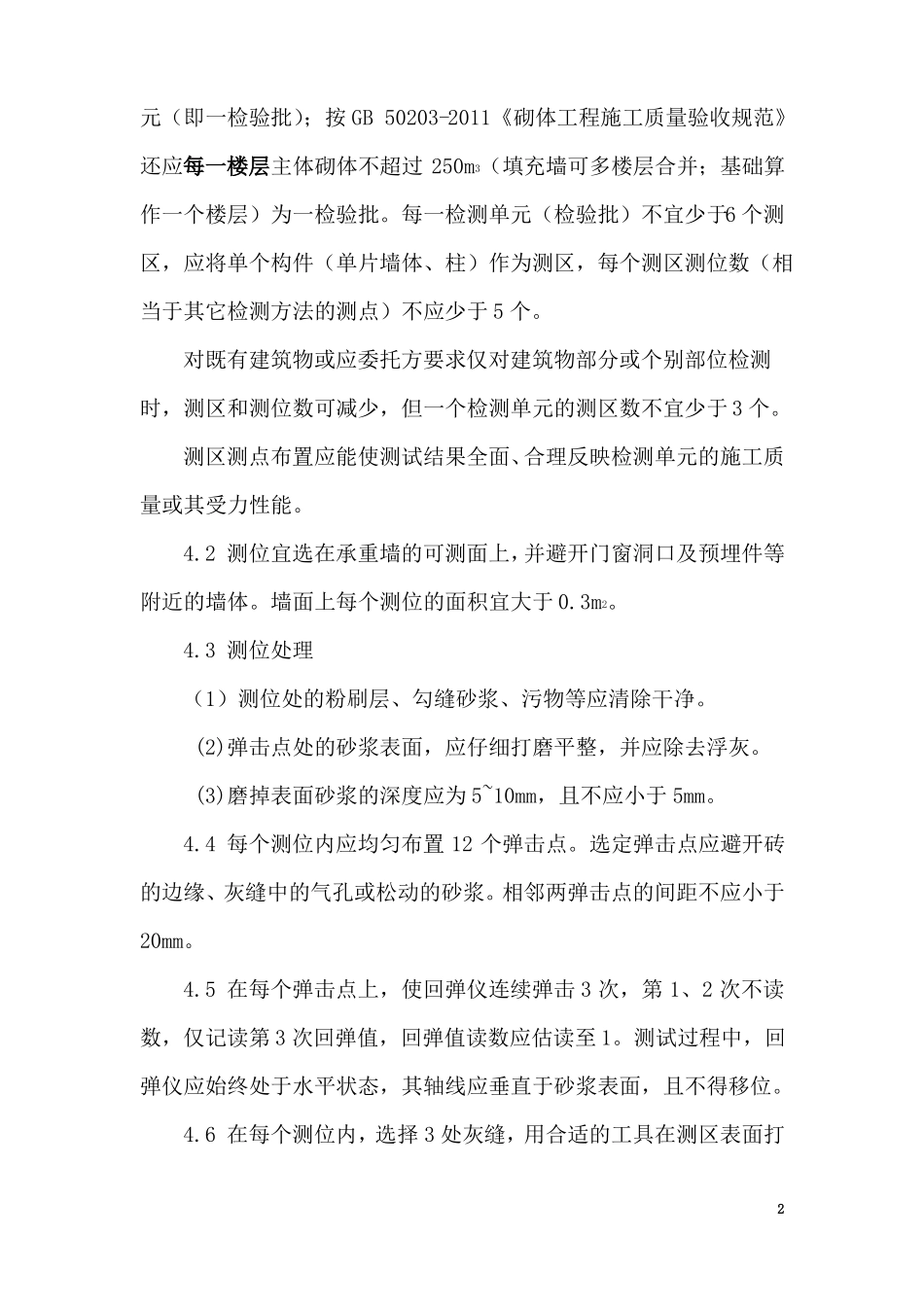

作业指导书7——回弹法检测烧结砖砌体中砌筑砂浆强度_第2页
2/6

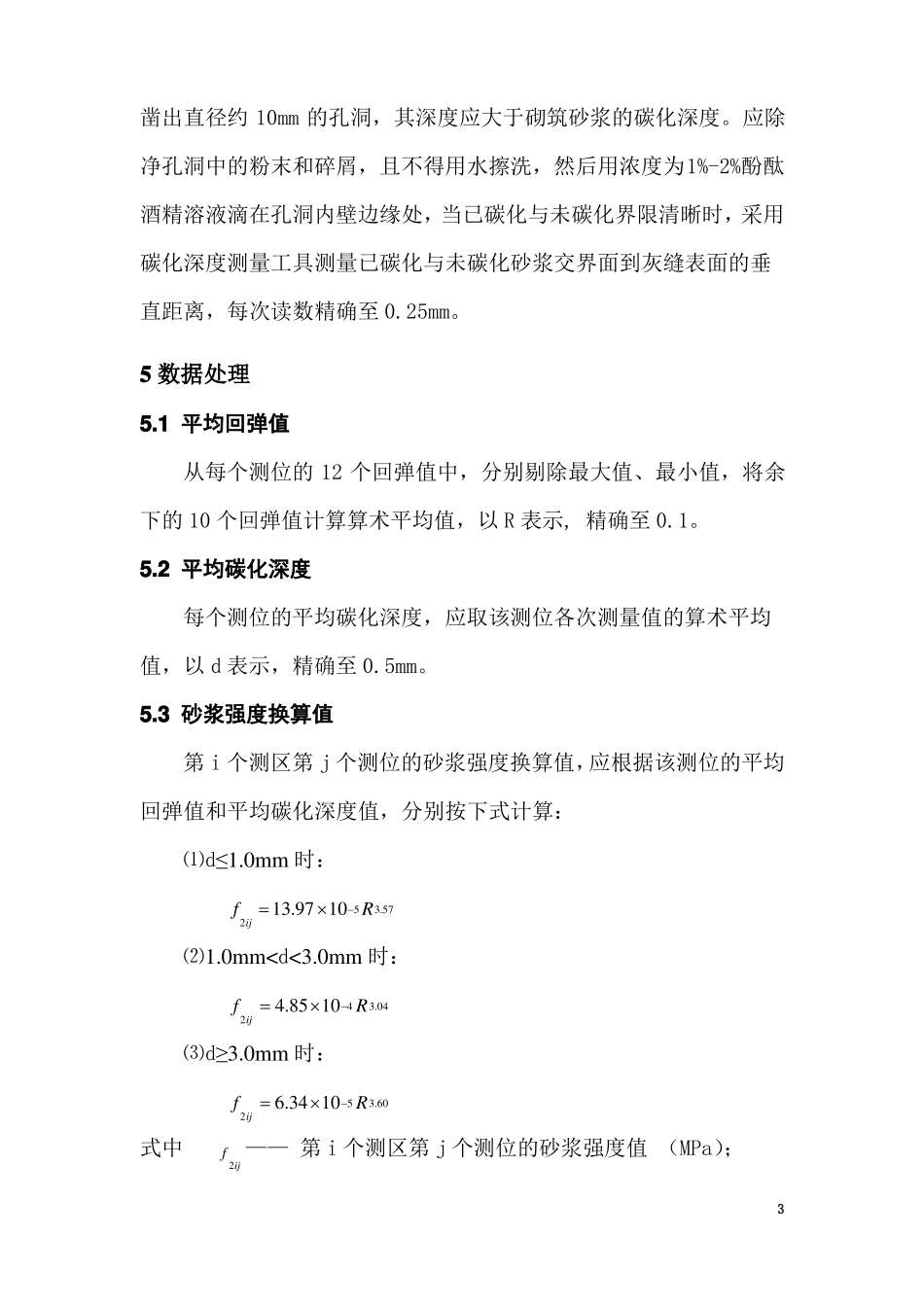

作业指导书7——回弹法检测烧结砖砌体中砌筑砂浆强度_第3页
3/6
回弹法检测烧结砖砌体中砌筑砂浆强度1 适用范围本作业指导书适用于新建、在建和既有烧结普通砖或烧结多孔砖砌体中砂浆强度推定,主要用于砂浆强度匀质性检查。不适用于推定高温、长期浸水、遭受火灾、环境浸蚀等砌筑砂浆的强度;其它块材砌体不适用;砂浆强度小于 2MPa 的墙体不适用。墙体水平灰缝砌筑不饱满或表面粗糙且无法磨平时不得采用。现场检测时,砌筑砂浆的龄期不应低于 28d。2 应用标准 GB/T 50315-2011《砌体工程现场检验技术标准》GB 50203-2011《砌体工程施工质量验收规范》3 仪器设备(1)砂浆回弹仪,标称动能 0.196J(2)钻、锤等工具(3)碳化深度测定仪或游标卡尺(4)1%~2%酚酞酒精试剂砂浆回弹仪必须技术性能指标正常,检定合格并在检定有效期内,检测前后均应在钢砧上率定,率定值 74±2。4 试验步骤4.1 抽样依据 GB/T 50315-2011《砌体工程现场检验技术标准》,整栋建筑物划分为一个或多个可独立进行分析(鉴定)的结构单元,每个结构单元内同一材料品种、同一强度等级不超过 250m3砌体为一检测单1元(即一检验批);按 GB 50203-2011《砌体工程施工质量验收规范》还应每一楼层主体砌体不超过 250m3(填充墙可多楼层合并;基础算作一个楼层)为一检验批。每一检测单元(检验批)不宜少于6 个测区,应将单个构件(单片墙体、柱)作为测区,每个测区测位数(相当于其它检测方法的测点)不应少于 5 个。对既有建筑物或应委托方要求仅对建筑物部分或个别部位检测时,测区和测位数可减少,但一个检测单元的测区数不宜少于 3 个。测区测点布置应能使测试结果全面、合理反映检测单元的施工质量或其受力性能。4.2 测位宜选在承重墙的可测面上,并避开门窗洞口及预埋件等附近的墙体。墙面上每个测位的面积宜大于 0.3m2。4.3 测位处理(1)测位处的粉刷层、勾缝砂浆、污物等应清除干净。(2)弹击点处的砂浆表面,应仔细打磨平整,并应除去浮灰。(3)磨掉表面砂浆的深度应为 5~10mm,且不应小于 5mm。4.4 每个测位内应均匀布置 12 个弹击点。选定弹击点应避开砖的边缘、灰缝中的气孔或松动的砂浆。相邻两弹击点的间距不应小于20mm。4.5 在每个弹击点上,使回弹仪连续弹击 3 次,第 1、2 次不读数,仅记读第 3 次回弹值,回弹值读数应估读至 1。测试过程中,回弹仪应始终处于水平状态,其轴线应垂直于砂浆表面,且不得移位。4.6 在每个测位内,选择 3 处灰缝,用合适的工具在测区表面打2凿出直径...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

作业指导书7——回弹法检测烧结砖砌体中砌筑砂浆强度
