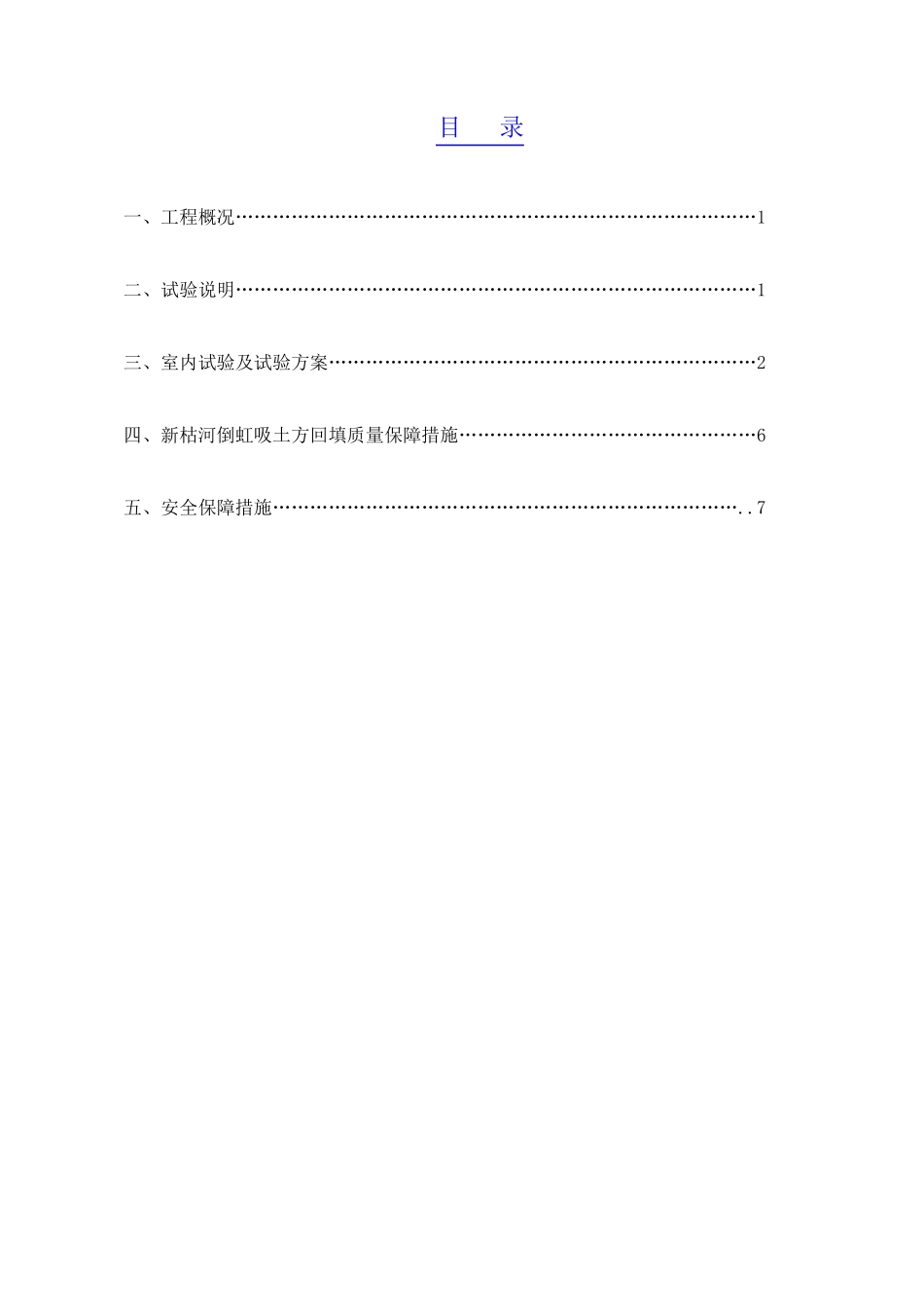

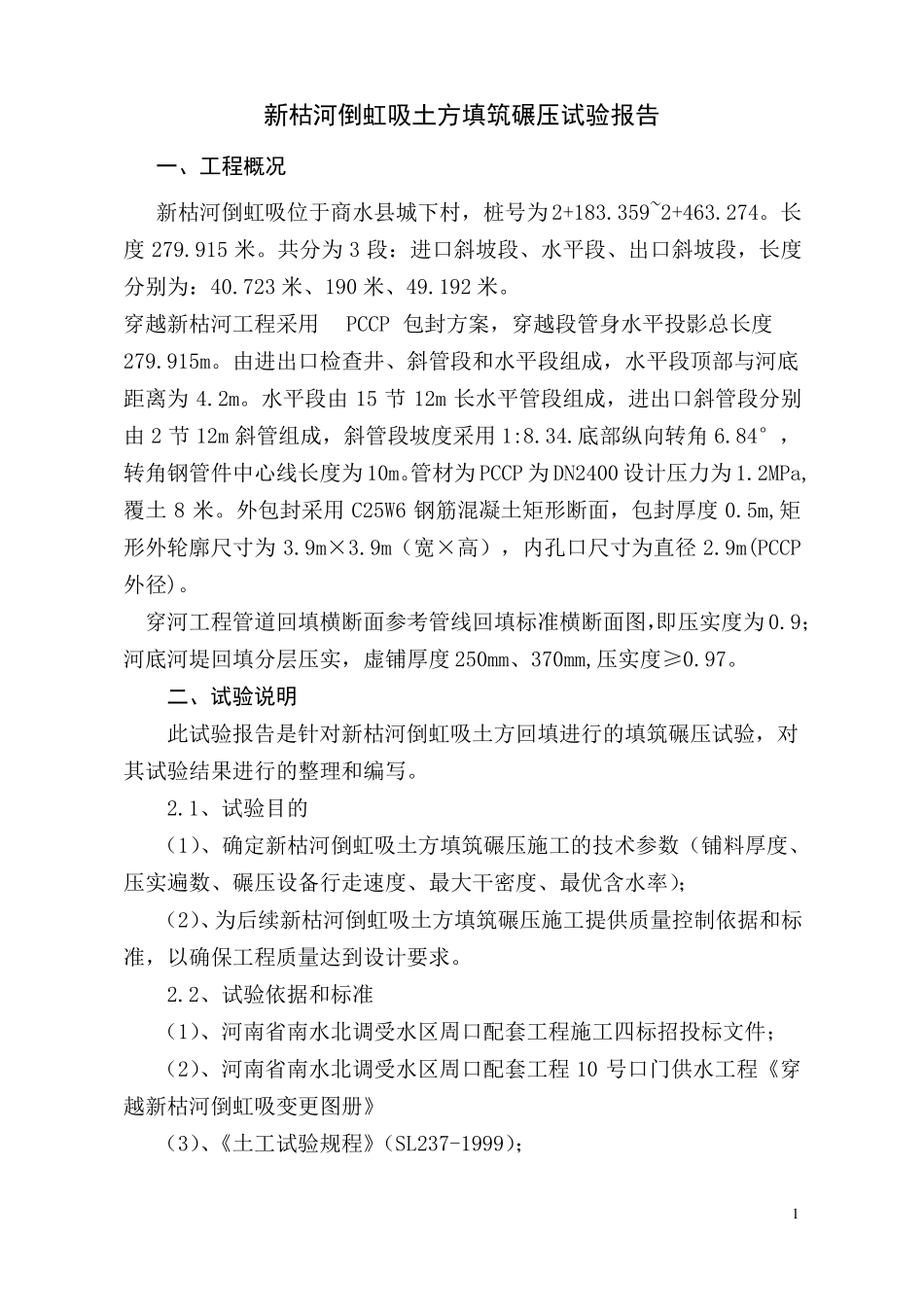

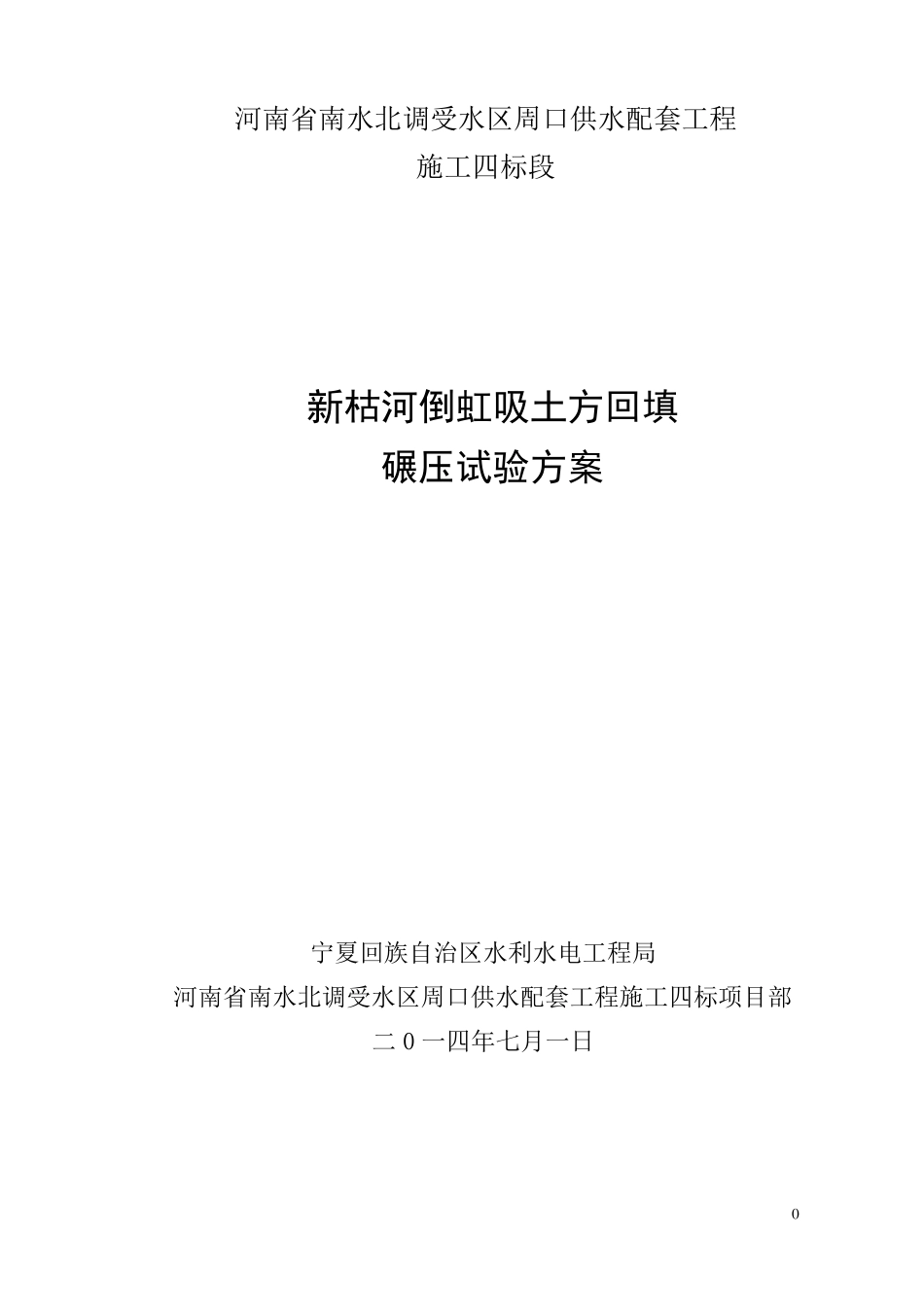

河南省南水北调受水区周口供水配套工程施工四标段新枯河倒虹吸土方回填碾压试验方案宁夏回族自治区水利水电工程局河南省南水北调受水区周口供水配套工程施工四标项目部二 0 一四年七月一日0目录一、工程概况…………………………………………………………………………1二、试验说明…………………………………………………………………………1三、室内试验及试验方案……………………………………………………………2四、新枯河倒虹吸土方回填质量保障措施…………………………………………6五、安全保障措施…………………………………………………………………..7新枯河倒虹吸土方填筑碾压试验报告一、工程概况新枯河倒虹吸位于商水县城下村,桩号为 2+183.359~2+463.274。长度 279.915 米。共分为 3 段:进口斜坡段、水平段、出口斜坡段,长度分别为:40.723 米、190 米、49.192 米。穿越新枯河工程采用PCCP 包封方案,穿越段管身水平投影总长度279.915m。由进出口检查井、斜管段和水平段组成,水平段顶部与河底距离为 4.2m。水平段由 15 节 12m 长水平管段组成,进出口斜管段分别由 2 节 12m 斜管组成,斜管段坡度采用 1:8.34.底部纵向转角 6.84°,转角钢管件中心线长度为 10m。管材为 PCCP 为 DN2400 设计压力为 1.2MPa,覆土 8 米。外包封采用 C25W6 钢筋混凝土矩形断面,包封厚度 0.5m,矩形外轮廓尺寸为 3.9m×3.9m(宽×高),内孔口尺寸为直径 2.9m(PCCP外径)。穿河工程管道回填横断面参考管线回填标准横断面图,即压实度为 0.9;河底河堤回填分层压实,虚铺厚度 250mm、370mm,压实度≥0.97。二、试验说明此试验报告是针对新枯河倒虹吸土方回填进行的填筑碾压试验,对其试验结果进行的整理和编写。2.1、试验目的(1)、确定新枯河倒虹吸土方填筑碾压施工的技术参数(铺料厚度、压实遍数、碾压设备行走速度、最大干密度、最优含水率);(2)、为后续新枯河倒虹吸土方填筑碾压施工提供质量控制依据和标准,以确保工程质量达到设计要求。2.2、试验依据和标准(1)、河南省南水北调受水区周口配套工程施工四标招投标文件;(2)、河南省南水北调受水区周口配套工程 10 号口门供水工程《穿越新枯河倒虹吸变更图册》(3)、《土工试验规程》(SL237-1999);1(4)、《碾压式土石坝施工技术规范》(DL/T 5129-2001);(5)、《土工试验方法标准》(GB/T50123-1999);(6)、国务院南水北调工程建设...
