储罐施工方案

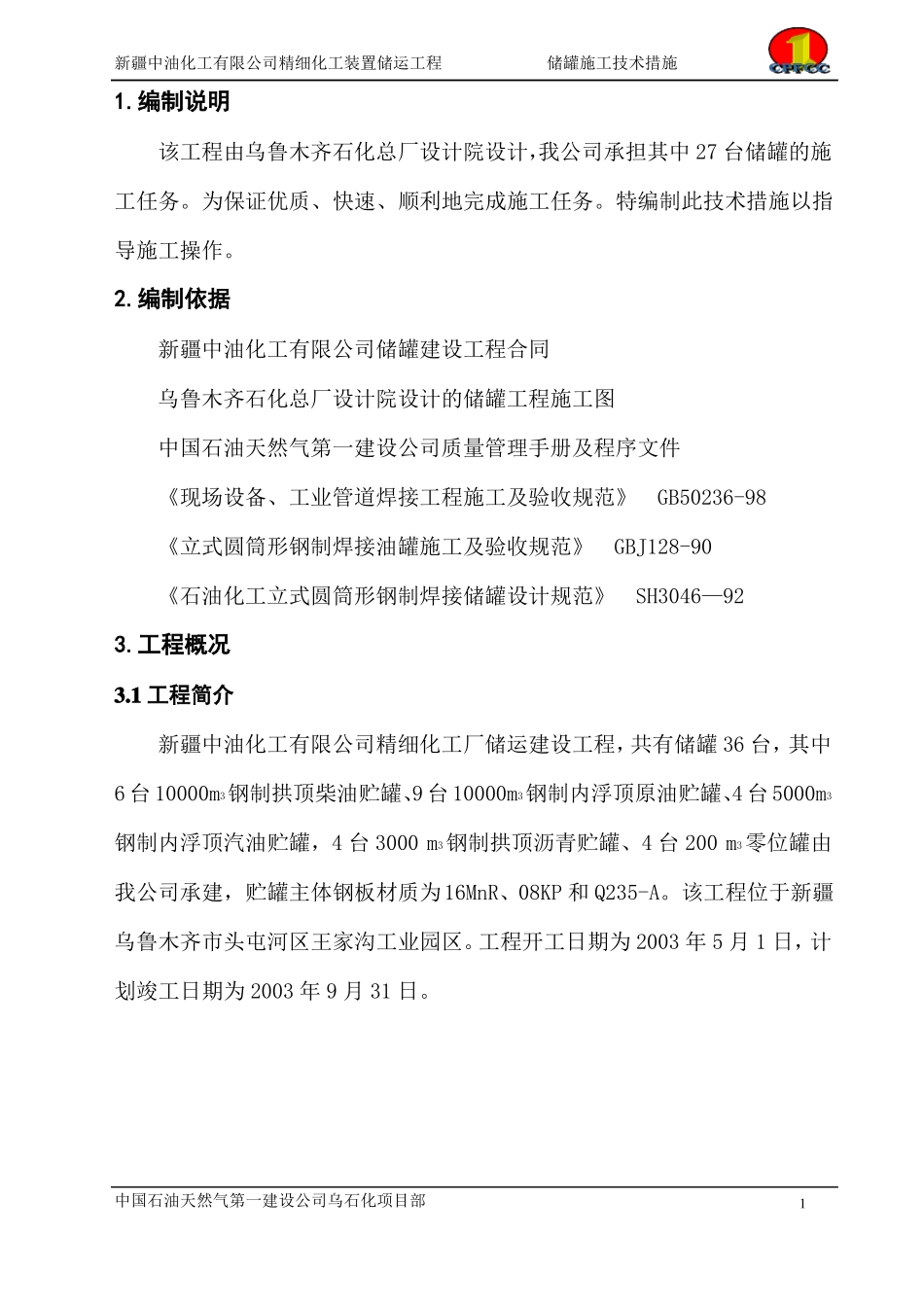

新疆中油化工有限公司精细化工装置储运工程储罐施工技术措施1.编制说明该工程由乌鲁木齐石化总厂设计院设计，我公司承担其中 27 台储罐的施工任务。为保证优质、快速、顺利地完成施工任务。特编制此技术措施以指导施工操作。2.编制依据新疆中油化工有限公司储罐建设工程合同乌鲁木齐石化总厂设计院设计的储罐工程施工图中国石油天然气第一建设公司质量管理手册及程序文件《现场设备、工业管道焊接工程施工及验收规范》 GB50236-98《立式圆筒形钢制焊接油罐施工及验收规范》 GBJ128-90《石油化工立式圆筒形钢制焊接储罐设计规范》 SH3046—923.工程概况3.1 工程简介新疆中油化工有限公司精细化工厂储运建设工程，共有储罐 36 台，其中6 台 10000m3钢制拱顶柴油贮罐、9 台 10000m3钢制内浮顶原油贮罐、4 台 5000m3钢制内浮顶汽油贮罐，4 台 3000 m3钢制拱顶沥青贮罐、4 台 200 m3零位罐由我公司承建，贮罐主体钢板材质为16MnR、08KP 和 Q235-A。该工程位于新疆乌鲁木齐市头屯河区王家沟工业园区。工程开工日期为 2003 年 5 月 1 日，计划竣工日期为 2003 年 9 月 31 日。中国石油天然气第一建设公司乌石化项目部1新疆中油化工有限公司精细化工装置储运工程储罐施工技术措施3.2 工程实物量工 程 实 物 量 表名称10000m3柴油罐10000m3原油罐5000m3汽油罐3000m3沥青罐200 m3零位罐罐体（t）215226131.3915盘梯（t）22220.5附件单台重台数总重（t）量（t） （t）（t）22220.5219230135.39166954413142070541.2364244 施工技术方案4.1 储罐总体施工技术方案根据本工程施工的特点，所有储罐均采用电动倒链倒装法施工。焊接全部采用手工电弧焊焊接。4.2 施工程序施工准备→罐底、罐顶、罐壁预制→罐底板防腐→基础验收→罐底铺设→弓形边缘板外缘 300mm 及中幅板焊接→罐底无损检测、真空试漏→顶圈罐壁板组焊→包边角钢组焊→设置中心伞架→顶板安装焊接→罐顶劳动保护及罐顶附件安装→背杠、窗口处倒装立柱及电动倒链安装→上数第二圈壁板安装、纵缝焊接→顶圈壁板提升→组对、焊接顶圈与第二圈壁板环缝→组对、焊接上数第三圈壁板→提升第二圈壁板→组对、焊接第二、三圈壁板之间的环缝→组对、焊接第四圈壁板→……→组对、焊接底圈壁板→倒装吊具拆除→组焊大角缝→组焊收缩缝→底圈罐壁开孔、配件、附件安装→封孔→充水试验、沉降观测→放水清扫→防腐、保温→竣工验收。中国石油天然气第一建设公司...
