储罐电动葫芦倒装提升方案

储罐电动葫芦倒装提升方案_第1页
1/10
储罐电动葫芦倒装提升方案_第2页
2/10
储罐电动葫芦倒装提升方案_第3页
3/10

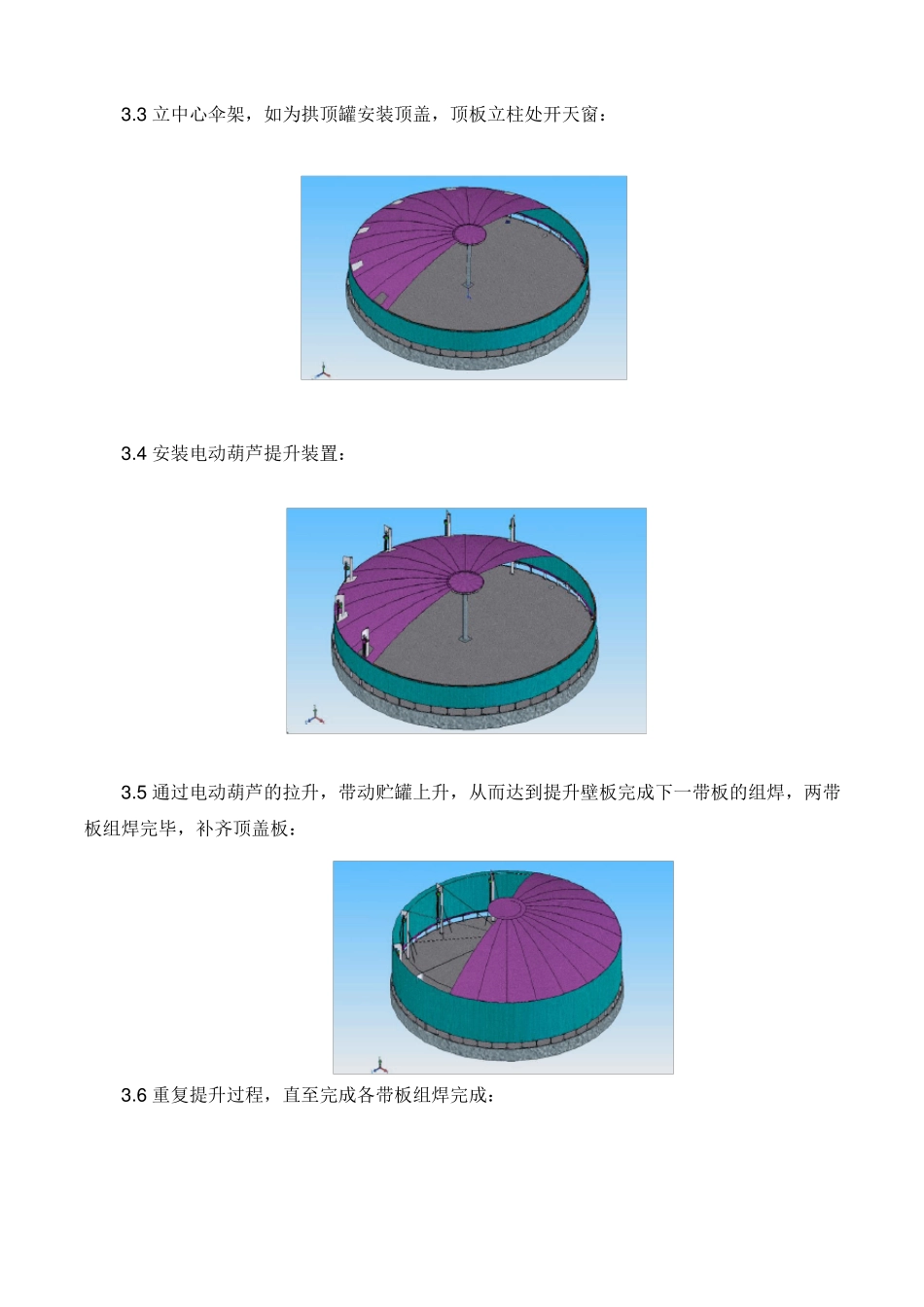

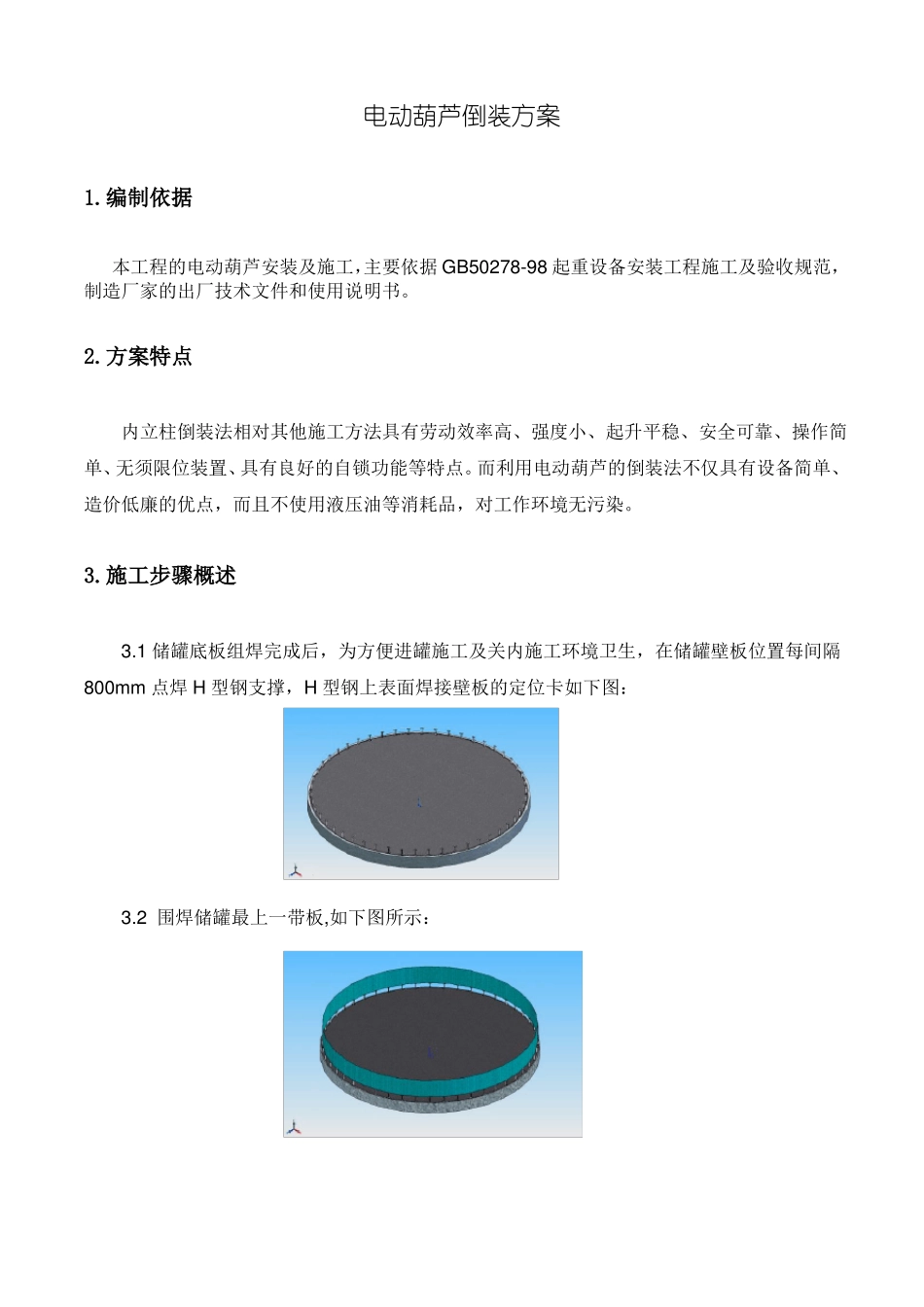

目录1.编制依据 ................................................................................................. 22.方案特点 ................................................................................................. 23.施工步骤概述 .......................................................................................... 24. 提升系统结构简述 ................................................................................. 45.微调电路的改进....................................................................................... 56.提升注意事项 .......................................................................................... 67.力学模型的建立与分析............................................................................ 6电动葫芦倒装方案1.编制依据本工程的电动葫芦安装及施工,主要依据 GB50278-98 起重设备安装工程施工及验收规范,制造厂家的出厂技术文件和使用说明书。2.方案特点内立柱倒装法相对其他施工方法具有劳动效率高、强度小、起升平稳、安全可靠、操作简单、无须限位装置、具有良好的自锁功能等特点。而利用电动葫芦的倒装法不仅具有设备简单、造价低廉的优点,而且不使用液压油等消耗品,对工作环境无污染。3.施工步骤概述3.1 储罐底板组焊完成后,为方便进罐施工及关内施工环境卫生,在储罐壁板位置每间隔800mm 点焊 H 型钢支撑,H 型钢上表面焊接壁板的定位卡如下图:3.2 围焊储罐最上一带板,如下图所示:3.3 立中心伞架,如为拱顶罐安装顶盖,顶板立柱处开天窗:3.4 安装电动葫芦提升装置:3.5 通过电动葫芦的拉升,带动贮罐上升,从而达到提升壁板完成下一带板的组焊,两带板组焊完毕,补齐顶盖板:3.6 重复提升过程,直至完成各带板组焊完成:4. 提升系统结构简述罐壁内侧均布立柱,立柱数量、尺寸由计算得出,后面将给出计算过程。立柱距罐壁的距离应以电动葫芦不碰包边角钢为准。立柱安装必须保证垂直,如与罐底接触有间隙,可垫薄钢板找平,并焊接牢固。在立柱3/4 高度位置安装两根斜撑。斜撑之间的夹角及斜撑与罐底的夹角均以 45°为宜。电动葫芦安装于立柱上端吊耳上。待两带板安装完成、罐顶封天窗后,使用拉杆将相邻立柱,立柱与中心柱相连,此法使所有电动葫芦组成受力封闭的整体。(如图示)胀圈用槽钢滚...
