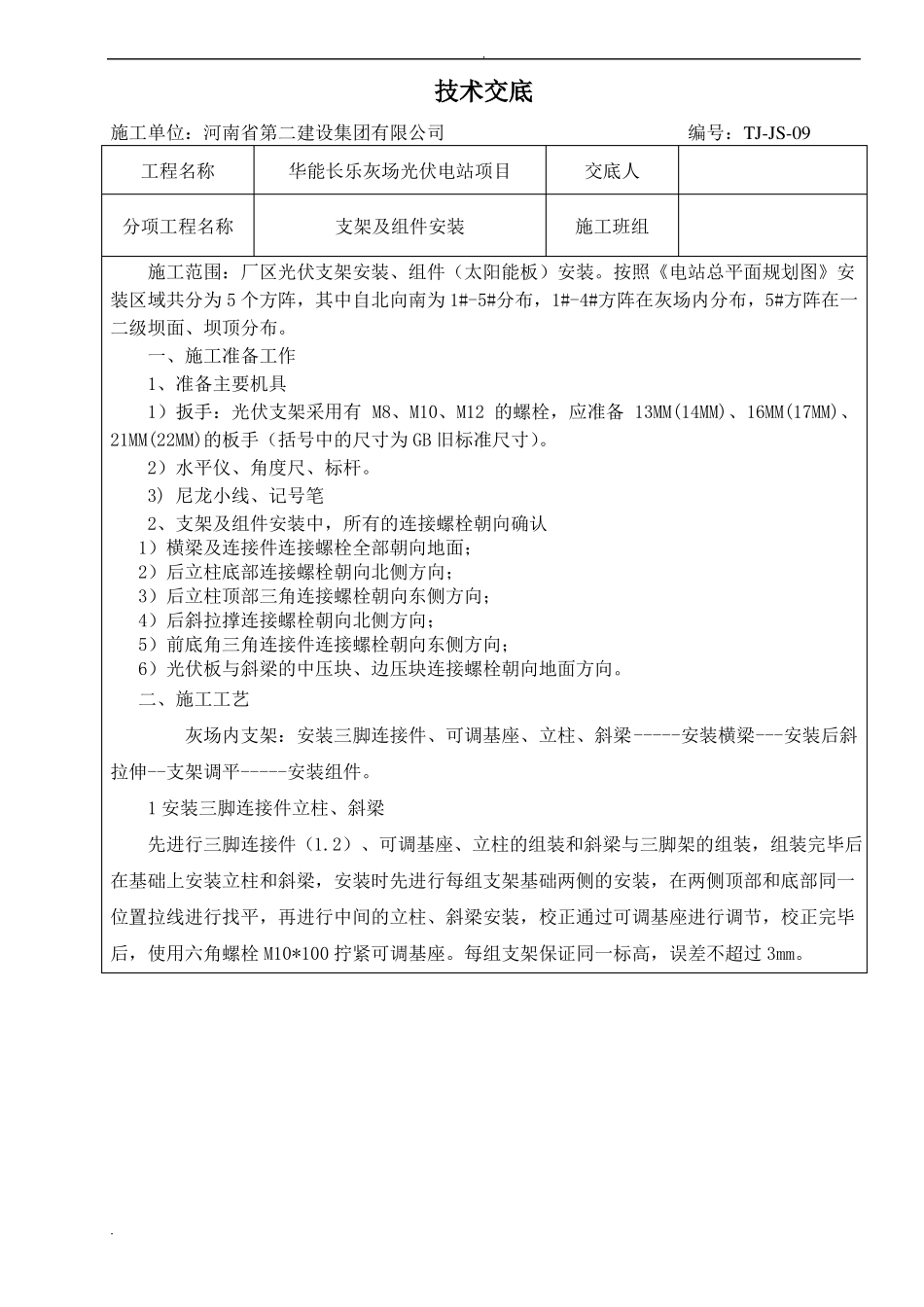

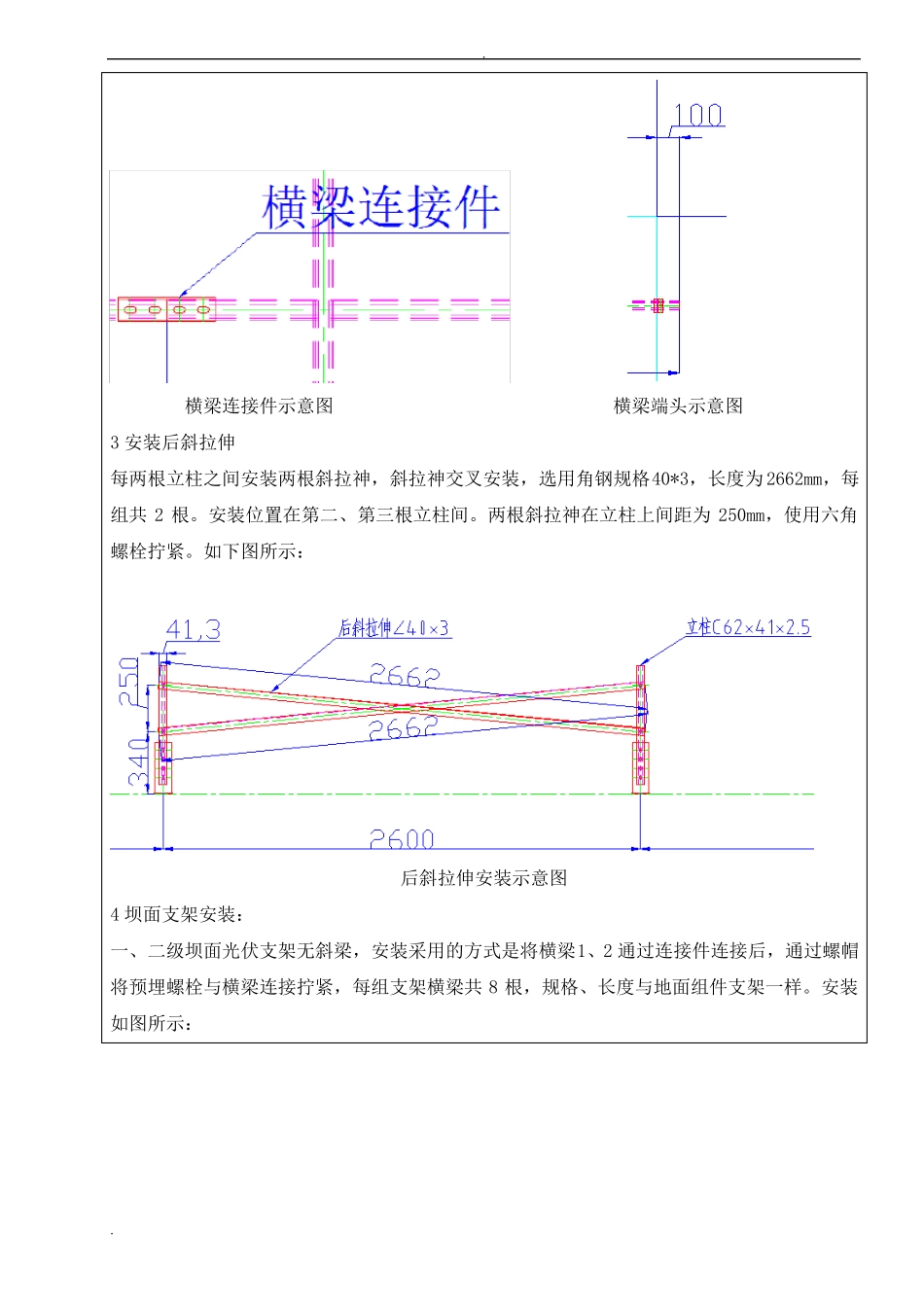

.技术交底施工单位：河南省第二建设集团有限公司编号：TJ-JS-09工程名称分项工程名称华能长乐灰场光伏电站项目支架及组件安装交底人施工班组施工范围：厂区光伏支架安装、组件（太阳能板）安装。按照《电站总平面规划图》安装区域共分为 5 个方阵，其中自北向南为 1#-5#分布，1#-4#方阵在灰场内分布，5#方阵在一二级坝面、坝顶分布。一、施工准备工作1、准备主要机具1）扳手：光伏支架采用有 M8、M10、M12 的螺栓，应准备 13MM(14MM)、16MM(17MM)、21MM(22MM)的板手（括号中的尺寸为 GB 旧标准尺寸）。2）水平仪、角度尺、标杆。3) 尼龙小线、记号笔2、支架及组件安装中，所有的连接螺栓朝向确认1）横梁及连接件连接螺栓全部朝向地面；2）后立柱底部连接螺栓朝向北侧方向；3）后立柱顶部三角连接螺栓朝向东侧方向；4）后斜拉撑连接螺栓朝向北侧方向；5）前底角三角连接件连接螺栓朝向东侧方向；6）光伏板与斜梁的中压块、边压块连接螺栓朝向地面方向。二、施工工艺灰场内支架：安装三脚连接件、可调基座、立柱、斜梁-----安装横梁---安装后斜拉伸--支架调平-----安装组件。1 安装三脚连接件立柱、斜梁先进行三脚连接件（1.2）、可调基座、立柱的组装和斜梁与三脚架的组装，组装完毕后在基础上安装立柱和斜梁，安装时先进行每组支架基础两侧的安装，在两侧顶部和底部同一位置拉线进行找平，再进行中间的立柱、斜梁安装，校正通过可调基座进行调节，校正完毕后，使用六角螺栓 M10*100 拧紧可调基座。每组支架保证同一标高，误差不超过 3mm。..支架三脚连接件、可调基座、立柱、斜梁安装示意图2 安装横梁根据图纸设计情况，横梁分两种即横梁 1 和横梁 2，横梁 1 长度 5981mm，横梁长度为 5331mm，横梁用 M10×90 六角螺栓在斜梁上方穿过，将斜梁连接固定,横梁间用 4 个螺栓组合和横梁连接板连接固定，组合成一条完整的横梁，横梁对接处要严密且保证横梁接头处安装组件螺栓孔间距为 992mm，每件连接件采用 4 个 M10*30 螺栓组合。横梁安装要求一端平齐。如下图所示：横梁连接示意图..3 安装后斜拉伸横梁连接件示意图横梁端头示意图每两根立柱之间安装两根斜拉神，斜拉神交叉安装，选用角钢规格40*3，长度为 2662mm，每组共 2 根。安装位置在第二、第三根立柱间。两根斜拉神在立柱上间距为 250mm，使用六角螺栓拧紧。如下图所示：后斜拉伸安装示意图4 坝面支架安装：一、二级坝面光伏支架无斜梁，安装采用的方式是...
