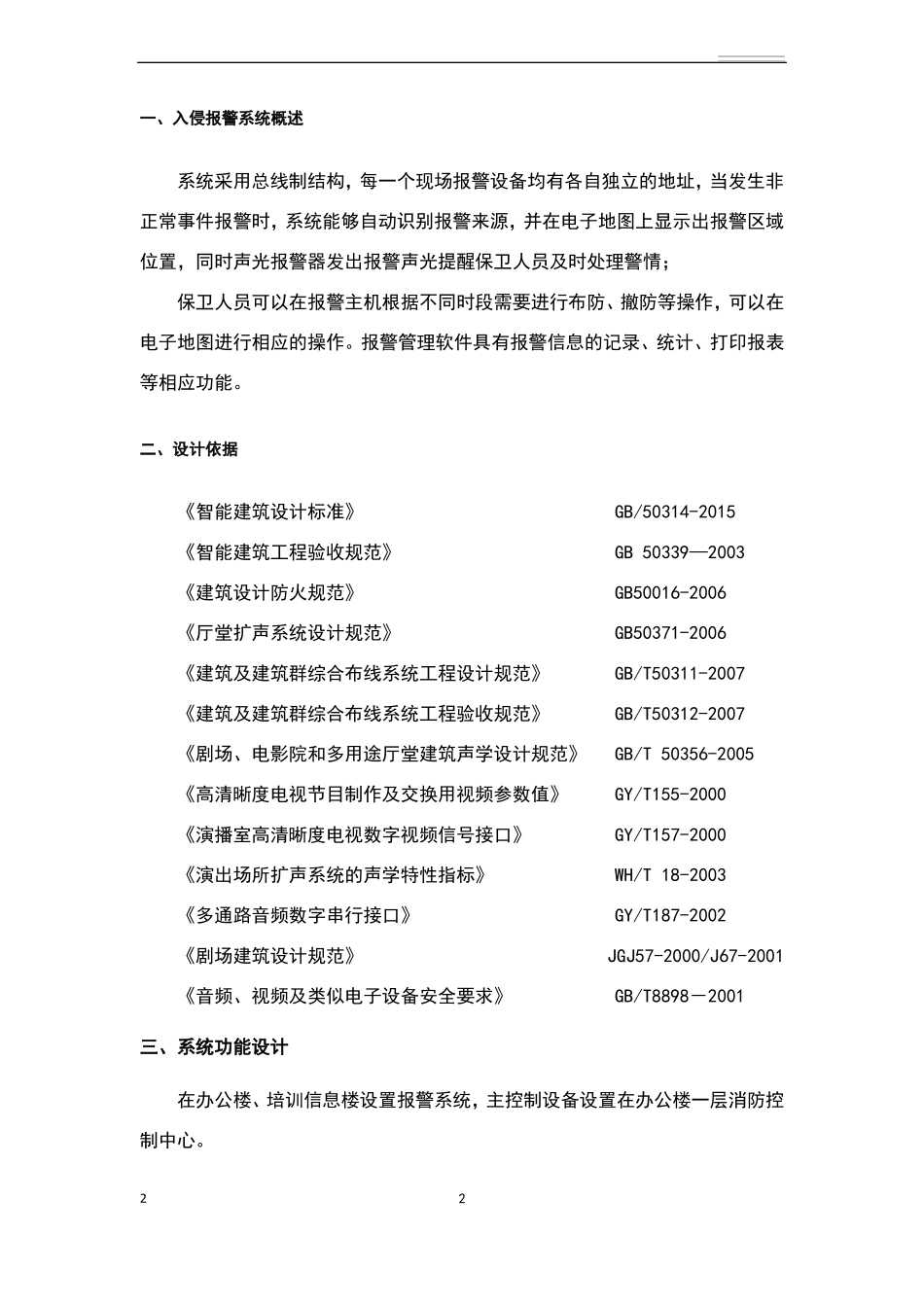

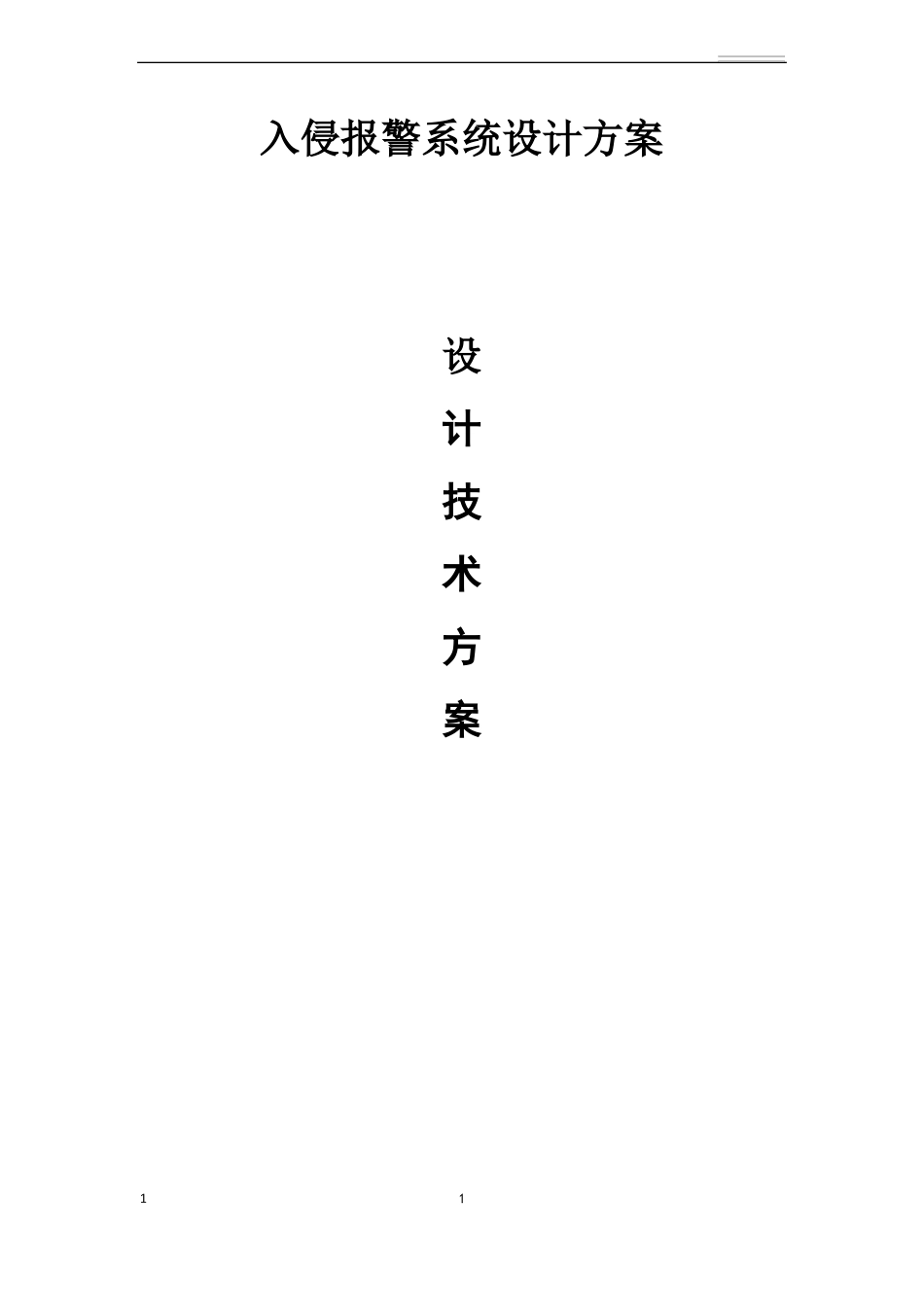

1入侵报警系统设计方案设计技术方案1一、入侵报警系统概述系统采用总线制结构，每一个现场报警设备均有各自独立的地址，当发生非正常事件报警时，系统能够自动识别报警来源，并在电子地图上显示出报警区域位置，同时声光报警器发出报警声光提醒保卫人员及时处理警情；保卫人员可以在报警主机根据不同时段需要进行布防、撤防等操作，可以在电子地图进行相应的操作。报警管理软件具有报警信息的记录、统计、打印报表等相应功能。二、设计依据《智能建筑设计标准》 GB/50314-2015《智能建筑工程验收规范》 GB 50339—2003《建筑设计防火规范》 GB50016-2006《厅堂扩声系统设计规范》 GB50371-2006《建筑及建筑群综合布线系统工程设计规范》 GB/T50311-2007《建筑及建筑群综合布线系统工程验收规范》 GB/T50312-2007《剧场、电影院和多用途厅堂建筑声学设计规范》 GB/T 50356-2005《高清晰度电视节目制作及交换用视频参数值》 GY/T155-2000《演播室高清晰度电视数字视频信号接口》 GY/T157-2000《演出场所扩声系统的声学特性指标》 WH/T 18-2003《多通路音频数字串行接口》 GY/T187-2002《剧场建筑设计规范》 JGJ57-2000/J67-2001《音频、视频及类似电子设备安全要求》 GB/T8898－2001三、系统功能设计在办公楼、培训信息楼设置报警系统，主控制设备设置在办公楼一层消防控制中心。22报警系统采用 RS485 总线方式传输，中心控制室设置报警主机，并通过电脑对报警主机进行管理以及电子地图直观的界面操作。可根据探测器布设区域的性质采取分区式布防，紧急按钮实时处于布防状态。四、设备清单产品名称报警控制主机控制键盘总线驱动器总线式单防区输入模块单防区模块手动报警按钮壁挂双鉴探测器壁挂双鉴探测器支架蓄电池六区报警主机楼层接线箱开关电源声光警号RVV4*RVV2*串口模块规格型号DS7400xiDS7447DS7436DS7465iDS7457iHO-01B86 式DS939DS939定制DC12V12V国产 RVV4*国产 RVV2*DX4010V2JDG20 管,含直金属护线管接、弯头报警中心系统报警软件监控管理软件是专门为适应套1博世米200单位台台个个个个台个组台台台个米米只数量114119912121955513008001品牌博世博世博世博世ABB博世博世JING RUI博世JING RUI33国内广大用户需求而开发的中文多媒体专业报警处理与管理软件。该软件以可靠性为核心，使用方便、扩展灵活，具有良好的人机界面，具有报警、巡更等功能。通过电脑串口连接相应的保安系统设备，在统一的多媒体电脑平台上...
