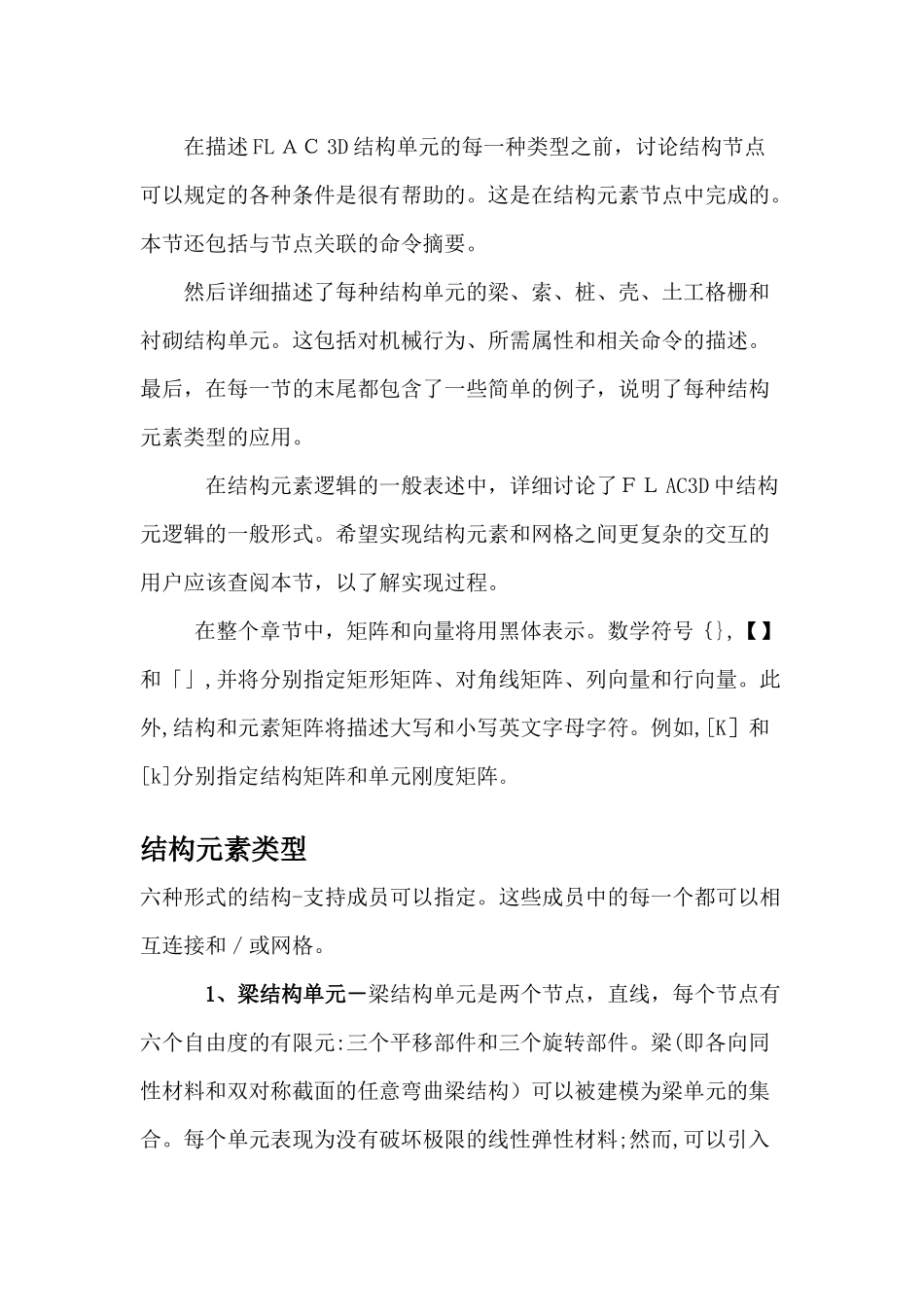

地质力学分析和设计的一个重要方面是利用结构支撑来稳定岩石或土壤质量。任意几何和性质的结构,以及它们与岩石或土体的相互作用，可以是用FＬAC３D建模。本节描述结构支撑构件（梁、索、桩)的类型。外壳、地质格栅和衬垫或结构单元，可在ＦLＡC３D中找到，以及数值公式支持结构元素逻辑。结构元素既可以独立于代表固体连续体的网格,也可以耦合到网格上。结构元素逻辑的实现与其余的方法一样,都是显式的拉格朗日求解过程。代码(相对于隐式矩阵反演过程)：完整的运动方程是解决了,甚至对于本质上是静态的建模过程也是如此。大位移，包括几何位移非线性，可以通过指定一个大应解模式来解决;系统在时域上也可以通过动态分析选项得到。本概述部分的组织方式如下。我们首先简要描述FLAC3D提供的六种结构支持成员。然后，在术语中，对相关术语进行高层次的介绍.。结构元素的创建和连接的方法是接下来讨论（几何创建和连接结构元素)。讨论内容包括描述由梁结构的集合组成的特定物理实体(例如物理梁)。元素和节点可以被引用-用于绘制和指定属性和边界。条件－作为一个单一的单位。文中还介绍了边界规范的一般程序，以及初始条件（指定边界和初始条件),壳中的应力(壳中的应力),协调系统和符号约定(在地方系统和签署公约中)，阻尼条件(在指定阻尼和时间步长条件)，热膨胀(结构中的热膨胀元素)和材料特性(在材料特性中）。在描述FLＡＣ3D结构单元的每一种类型之前，讨论结构节点可以规定的各种条件是很有帮助的。这是在结构元素节点中完成的。本节还包括与节点关联的命令摘要。然后详细描述了每种结构单元的梁、索、桩、壳、土工格栅和衬砌结构单元。这包括对机械行为、所需属性和相关命令的描述。最后，在每一节的末尾都包含了一些简单的例子，说明了每种结构元素类型的应用。在结构元素逻辑的一般表述中，详细讨论了ＦＬAC3D中结构元逻辑的一般形式。希望实现结构元素和网格之间更复杂的交互的用户应该查阅本节，以了解实现过程。在整个章节中，矩阵和向量将用黑体表示。数学符号｛},【】和「」,并将分别指定矩形矩阵、对角线矩阵、列向量和行向量。此外,结构和元素矩阵将描述大写和小写英文字母字符。例如,[K］和[k]分别指定结构矩阵和单元刚度矩阵。结构元素类型六种形式的结构-支持成员可以指定。这些成员中的每一个都可以相互连接和／或网格。1、梁结构单元－梁结构单元是两个节点，直线，每个节点有六个自由度的有限元:三个平移部件和三个旋转部件。梁(即各向同性材料和双对称截面的任意弯曲梁结构）可以被建模为梁单元的集合。每个单元表现为没有破坏极限的线性弹性材料;然而,可以引入一个极限塑性弯矩，甚至一个塑性铰链(旋转中的不连续性可能会在其中发展)。在元素之间。梁单元可以与网格严格连接，当网格变形时,梁内产生力和弯矩，它们可以通过点荷载或分布荷载来加载。梁单元用于对存在弯曲抗力和有限弯矩的结构支撑构件进行建模，包括在明渠开挖和一般框架结构中的点荷载或分布荷载作用下的支撑柱。2、锚杆结构单元．锚杆结构单元是两节点、直的、有限元单元,每个节点具有一个轴向平移自由度.。索(即各向同性材料的任意弯曲的索结构)可以被建模为索单元的集合。每个元件都可以在拉伸或压缩中屈服，但不能抵抗弯矩。在索和网架之间发生剪切方向(与锚杆轴线平行)的摩擦相互作用。锚杆可以锚定在网格中的一个特定点，或者通过灌浆使力沿其长度发展,以响应锚杆与网格之间的相对运动。锚杆也可能是点加载或预紧。索元件被用来建立各种结构支撑构件的模型，这些构件的抗拉能力是非常重要的，包括锚杆螺栓和系杆。3、桩结构单元-桩结构单元为双节点、直线、有限元，每个节点有6个自由度。桩可以模拟成桩元的集合。桩单元的刚度矩阵与梁单元的刚度矩阵是一致的;然而,除了提供梁的结构性能外,在桩与网格之间还会发生法向（垂直于桩轴)和剪切方向（与桩轴平行)摩擦相互作用。从这个意义上说，桩提供梁和电缆的综合特性。除了摩阻效应外,还可以模拟端承效应(见轴向受载桩)．。桩的荷载可以是点荷载，也可以是分散荷载。桩单元用于模拟基础桩等结构支挡构件,对其进行正常和剪切两种形式的摩擦...
