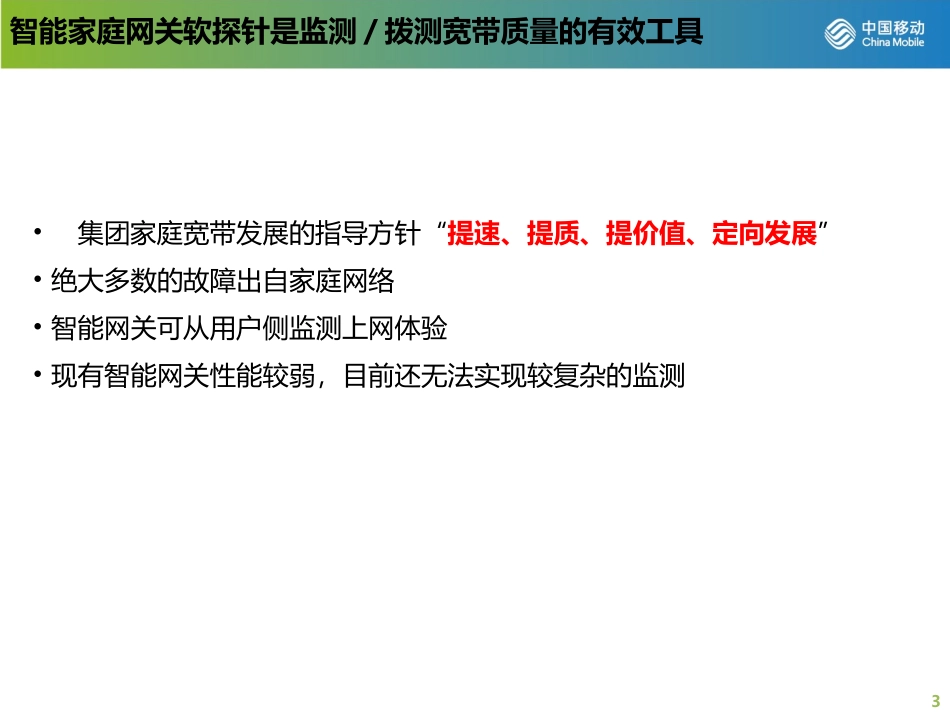

智能家庭网关软探针介绍2018年8月智能家庭网关软探针项目背景智能家庭网关软探针规范介绍智能家庭网关软探针测试要求目录3智能家庭网关软探针是监测/拨测宽带质量的有效工具•集团家庭宽带发展的指导方针“提速、提质、提价值、定向发展”•绝大多数的故障出自家庭网络•智能网关可从用户侧监测上网体验•现有智能网关性能较弱，目前还无法实现较复杂的监测4网关软探针主要功能可采集TCP连接，HTTP连接，DNS信息用户上网体验网关信息采集可采集网关厂家，型号等信息网关状态监测家庭网络监测拨测功能实时检测网关CPU、内存、光功率、WAN口、LAN口信息家庭终端在线信息、终端类型、时长及流量等信息支持Ping，Trace,FTP，HTTP，网页访问等拨测功能智能网关软探针5智能网关软探针—系统结构6智能家庭网关软探针规范介绍智能网关软探针规范介绍网关软探针家庭网关手机/电脑/机顶盒/智能设备接入网前置机平台JSONJSON①②③④1.《中国移动智能家庭网关技术规范》定义了网关软探针的运行环境及接口。技术部委托2.《中国移动智能家庭网关设备测试规范》明确要求网关软探针预置测试。技术部委托3.《中国移动智能家庭网关软探针技术规范》定义了网关软探针的功能和采集参数的算法。网络部委托4.《中国移动智能家庭网关软探针测试方案》网关软探针测试方案5.《中国移动智能家庭网关软探针北向接口技术规范》定义了网关软探针和前置机平台之间的接口。网络部委托6.《中国移动省级数字家庭管理平台规范》描述了网关软探针和前置机平台的结构和功能。技术部委托7.《中国移动软探针监测平台（省级数字家庭管理平台-软探针前置机）北向接口技术规范》描述了省前置机平台的北向接口。网络部委托⑤⑥对外数据接口⑦智能家庭网关软探针—系列规范智能家庭网关软探针版本与规范的对应关系V1.0.4V1.1.2V1.1.32017/052018/032018/08V1.0.0版本的软探针系列规范V2.0.0版本的软探针系列规范网关基本信息参数参数名称参数描述deviceInfo网关基本信息设备信息deviceId网关SN终端序列号(即HGUSN)manufacturer网关厂家网关厂家cpuCPU型号网关CPU型号hardwareVersion硬件版本号网关硬件版本号firmwareVersion软件版本号网关固件版本model网关型号网关型号macMAC地址网关MAC地址wifiInfoListWIFI模式支持的WIFI信息列表SSIDWIFISSID编号SSID编号SSIDnameWIFISSID名称SSID名字SSIDMACWIFISSIDMACSSIDMAC地址channelWIFI信道WIFI使用的信道nfcSupportNFC支持是否支持NFC，”Yes”,”NO”flashSizeFlash大小设备flash大小ram_sizeRAM大小设备ram大小otherInfo其它信息用户自定义，未来用于支持扩充其它参数网关厂家分布2018/08/28网关状态信息参数参数名称参数描述deviceStatus网关状态信息网关状态信息bootTime开机时间开机时间，按照年-月-日-时-分-秒-毫runingTime网关运行时长运行时间，单位秒sampleTime采样时间采样时间，按照年-月-日-时-分-秒-毫CPUCPU占有率CPU占用率，单位百分比RAM内存占有率内存占用率，单位百分比lanIPLANIP地址LANIPV4地址wanIPWANIP地址WANIPV4地址lan1ConnectStatusLAN1连接状态LAN1的连接状态,lan2ConnectStatusLAN2连接状态LAN2的连接状态lan3ConnectStatusLAN3连接状态LAN3的连接状态，lan4ConnectStatusLAN4连接状态LAN4的连接状态WANWAN连接状态WAN的连接状态WIFIWIFI连接状态WIFI的连接状态PPPOEUpTimePPPOE连接时间PPPOE的连接时间PPPOEError上次PPPOE拨号失败原因上次试图建立连接时的错误原因PPPOEStatusPPPOE连接状态PPPOE的连接状态CPU使用率变化图PPPOE拨号成功率WAN口流量信息参数参数名称参数描述wanTrafficDataWAN口流量信息网关数据流量信息wanNumberWAN口数量WAN口数量wanTrafficInfoWAN口流量信息WAN口流量信息列表wanIndexWAN索引号WAN索引号wanNameWAN名称WAN名称averTxRate上行流量周期均值网关上行带宽周期均值，单位Kbps，浮点数averRxRate下行流量周期均值网关下行带宽周期均值，单位Kbps，浮点数maxTxRate上行流量周期峰值网关上行带宽周期最大，单位Kbps，浮点数maxRxRate下行流量周期峰值网关下行带宽周期最大，单位Kbps，浮点数upStaticstics上...
