热转印PCB 全过程详解 需要设备： 1、激光打印机一台（喷墨的不行） 2、老式的电熨斗或者热转印机一台 3、热转印纸（不干胶纸背面扔掉的黄色的一面，文具店都有卖） 4、油性笔（用于修补转印不全的地方） 5、腐蚀液，三氯化铁或者比较新的环保腐蚀液（不清楚化学名字，淘宝搜索一下） 6、覆铜板，这个就比较重要了，一般单面就可以了
自己做双面的费劲 7、电钻、钢锯等小工具 打印机就不说了，看热转印机，呵呵，实际上就是以前封塑照片用的塑封机
要选购最高温度的，我用的这个显示220度，具体没有测试过，应该比较稳
这个封塑机是4个胶辊的，钢齿轮，比塑料的结实
200元以内

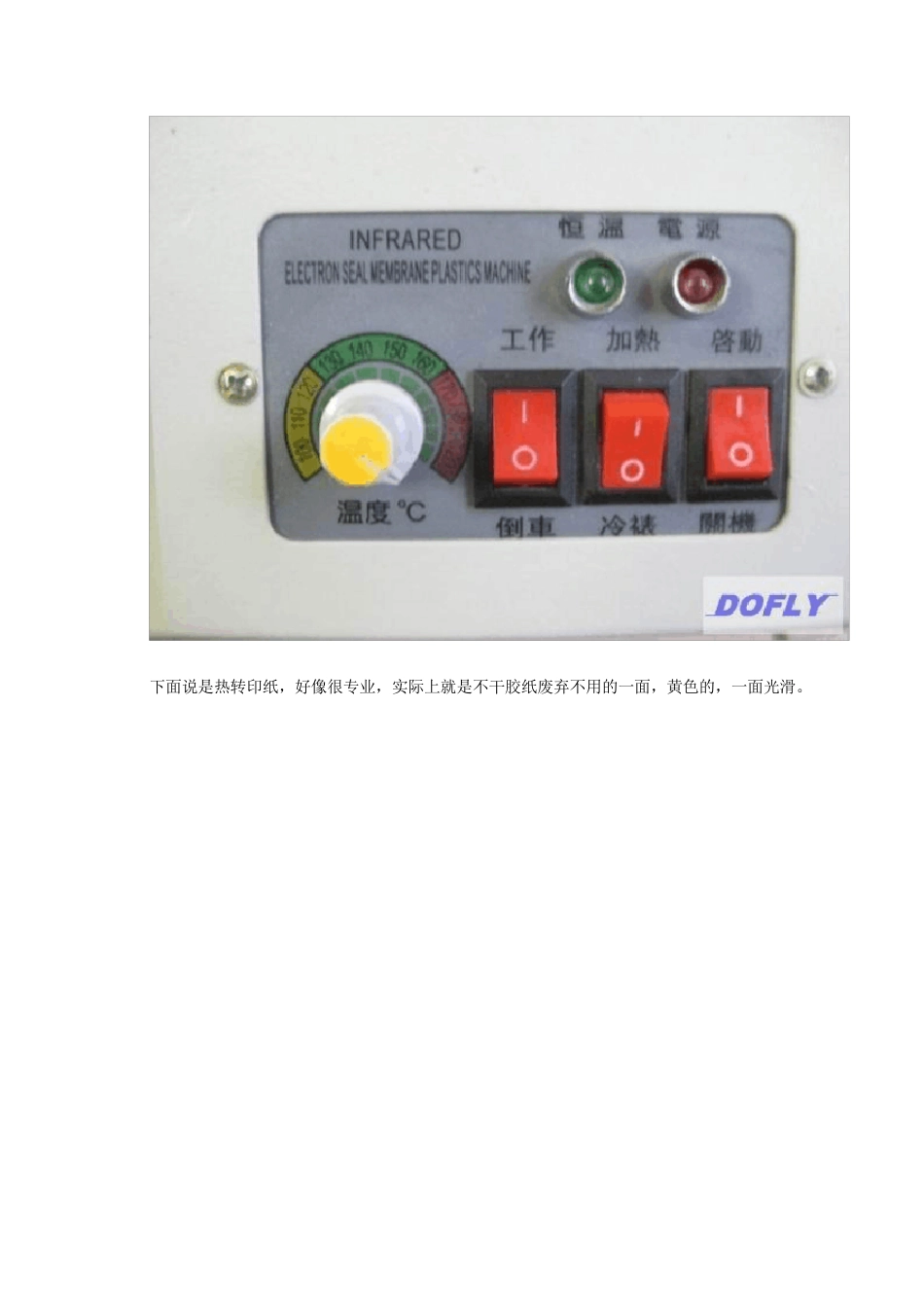

看看面板，加热开关，总开关，前进/后退开关 下面说是热转印纸，好像很专业，实际上就是不干胶纸废弃不用的一面，黄色的，一面光滑
腐蚀液以前我用三氯化铁，太脏，现在改用环保腐蚀液了，他们这么说，具体是否环保，天知道了，不过的确很干净，用这个也愿意自制PCB 了，看着清爽
最后说说必要材料中的PCB，也就是覆铜板，我这里用的单面的，也有双面的，买1
0m m厚度的，尽量选择成色好的，差的铜皮薄，加上打磨腐蚀后就会有很多网眼，容易断线，容易造成试验失败
PCB 用之前用细砂纸打磨干净，去除油污、指印、氧化层等，打磨后形成细小的凹凸面，容易吸附墨粉
紧接着讲电脑画 PCB 图，用什么软件都行，我这里用protel99se 测试
画图就不多说了，相信大家都做过吧，这里主要讲输出打印，这个是比较关键的一步 在PCB 界面点击file->;Print/Preview 出现打印出来的效果，不过默认是彩色的，而且所有的层都显示出来
这并不是我们需要的，我们只要留下布线层，2面板也需要顶层和底层分别打印
下面图是未露出孔的设置，多是不需要打孔，直接焊接贴片的那种 如果需要打孔就需要按照下面的设置 这样操作的好处是方便打孔，而且
