焊后热处理基本知识

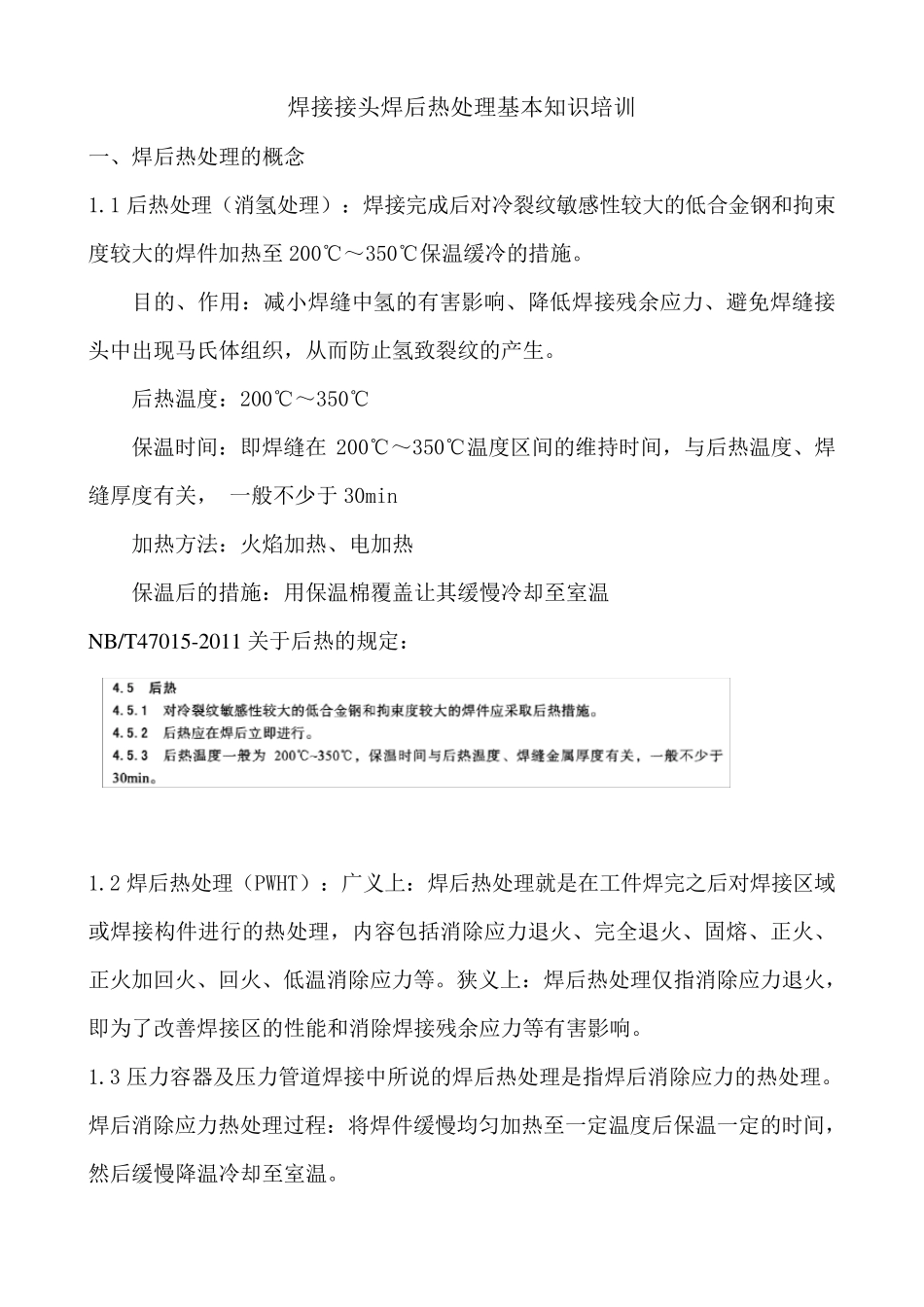

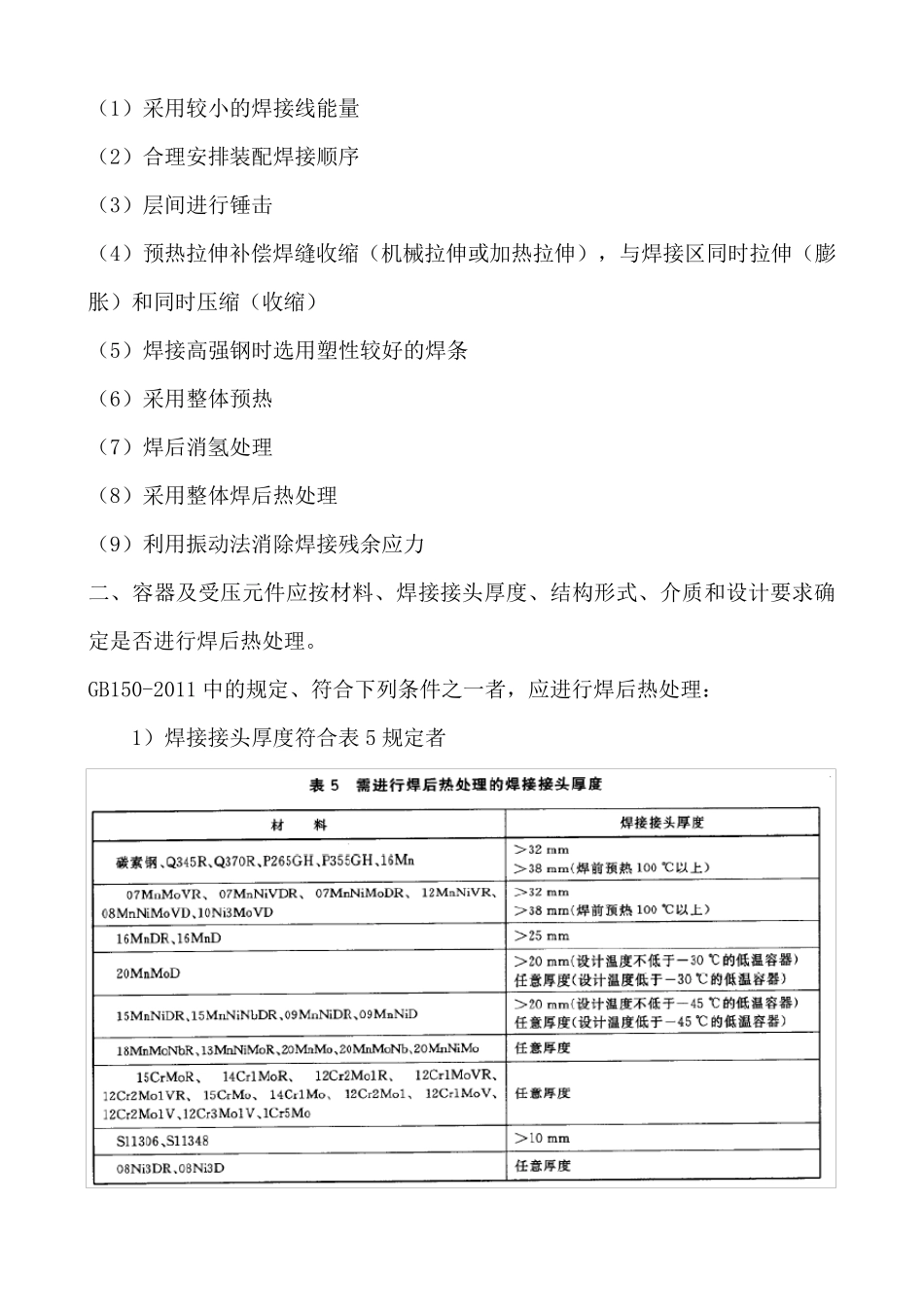

焊接接头焊后热处理基本知识培训 一、焊后热处理的概念 1.1 后热处理（消氢处理）：焊接完成后对冷裂纹敏感性较大的低合金钢和拘束度较大的焊件加热至200℃～350℃保温缓冷的措施。 目的、作用：减小焊缝中氢的有害影响、降低焊接残余应力、避免焊缝接头中出现马氏体组织，从而防止氢致裂纹的产生。 后热温度：200℃～350℃ 保温时间：即焊缝在 200℃～350℃温度区间的维持时间，与后热温度、焊缝厚度有关， 一般不少于 30min 加热方法：火焰加热、电加热 保温后的措施：用保温棉覆盖让其缓慢冷却至室温 NB/T47015-2011 关于后热的规定： 1.2 焊后热处理（PWHT）：广义上：焊后热处理就是在工件焊完之后对焊接区域或焊接构件进行的热处理，内容包括消除应力退火、完全退火、固熔、正火、正火加回火、回火、低温消除应力等。狭义上：焊后热处理仅指消除应力退火，即为了改善焊接区的性能和消除焊接残余应力等有害影响。 1.3 压力容器及压力管道焊接中所说的焊后热处理是指焊后消除应力的热处理。 焊后消除应力热处理过程：将焊件缓慢均匀加热至一定温度后保温一定的时间，然后缓慢降温冷却至室温。 目的、作用： (1)降低或消除由于焊接而产生的残余焊接应力。 (2)降低焊缝、热影响区硬度。 (3)降低焊缝中的扩散氢含量。 (4)提高焊接接头的塑性。 (5)提高焊接接头冲击韧性和断裂韧性。 (6)提高抗应力腐蚀能力。 (7)提高组织稳定性。 热处理的方式：整体热处理、局部热处理 1.4 焊接应力的危害和降低焊接应力的措施 焊接应力是在焊接过程中由于温度场的变化（热涨冷缩）及焊件间的约束而产生的滞留在焊件中的残余应力。 1.4.1 焊接应力只能降低，不可能完全消除，焊接残余应力形成的的危害： 1）影响构件承受静载的能力；2）会造成构件的脆性断裂；3）影响结构的疲劳强度；4）影响构件的刚度和稳定性；5）应力区易产生应力腐蚀开裂；6）影响构件的精度和尺寸的稳定性。 1.4.2 降低焊接应力的措施 1）设计措施： （1）构件设计时经量减少焊缝的尺寸和数量，可减少焊接变形，同时降低焊接应力 （2）构件设计时避免焊缝过于集中，从而避免焊接应力叠加 （3）优化结构设计，例将如容器的接管口设计成翻边式，少用承插式 2）工艺措施 （1）采用较小的焊接线能量 （2）合理安排装配焊接顺序 （3）层间进行锤击 （4）预热拉伸补偿焊缝收缩（机械拉伸或加热拉伸），与焊接区同时拉伸（膨胀）和同时压缩（收缩） ...
