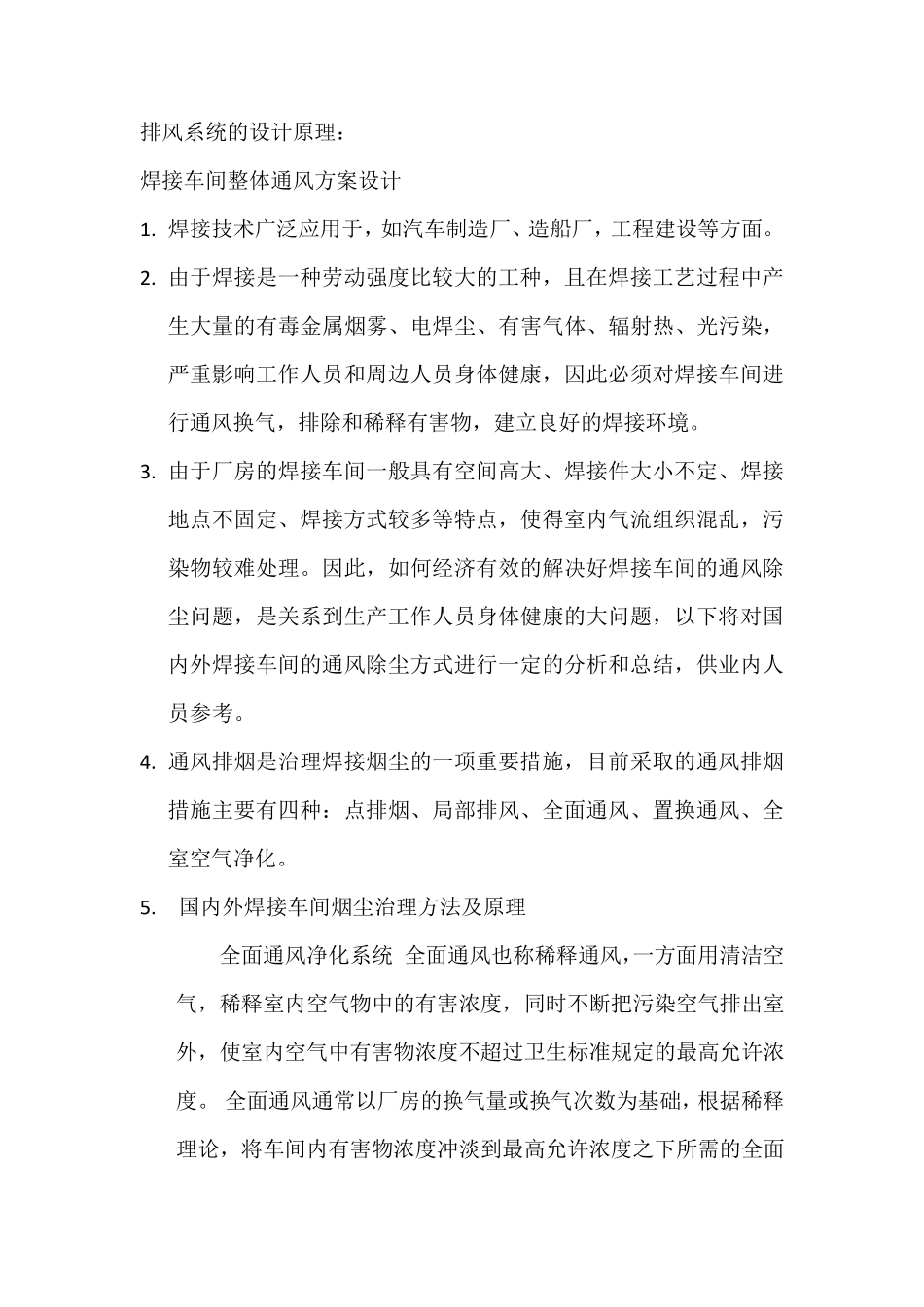

排风系统的设计原理： 焊接车间整体通风方案设计 1. 焊接技术广泛应用于，如汽车制造厂、造船厂，工程建设等方面。 2. 由于焊接是一种劳动强度比较大的工种，且在焊接工艺过程中产生大量的有毒金属烟雾、电焊尘、有害气体、辐射热、光污染，严重影响工作人员和周边人员身体健康，因此必须对焊接车间进行通风换气，排除和稀释有害物，建立良好的焊接环境。 3. 由于厂房的焊接车间一般具有空间高大、焊接件大小不定、焊接地点不固定、焊接方式较多等特点，使得室内气流组织混乱，污染物较难处理。因此，如何经济有效的解决好焊接车间的通风除尘问题，是关系到生产工作人员身体健康的大问题，以下将对国内外焊接车间的通风除尘方式进行一定的分析和总结，供业内人员参考。 4. 通风排烟是治理焊接烟尘的一项重要措施，目前采取的通风排烟措施主要有四种：点排烟、局部排风、全面通风、置换通风、全室空气净化。 5. 国内外焊接车间烟尘治理方法及原理 全面通风净化系统 全面通风也称稀释通风，一方面用清洁空气，稀释室内空气物中的有害浓度，同时不断把污染空气排出室外，使室内空气中有害物浓度不超过卫生标准规定的最高允许浓度。 全面通风通常以厂房的换气量或换气次数为基础，根据稀释理论，将车间内有害物浓度冲淡到最高允许浓度之下所需的全面通风换气量按下式计算 1）通风量计算：焊接车间连续长时间工作，焊接 烟尘发尘近似稳定状态过程。根据焊接车间单位时 间平均焊条消耗量计算焊接烟尘发尘量，计算通风量为 L = km/ρy-ρj 式中，L 为通风量； k 为安全系数 3~9，一般取 6（与合理的气流组织有关）； m 为焊接烟尘发尘量，mg/h； ρj 为送风空气中有害物浓度 0mg/m3； ρy 为排风空气中有害物浓度，6mg/m3（国家标准）。 2）换气次数法计算： L=nxV (m3/h ) 式中 ： L—通风量 m3/h n—换气次数，（次/h） 在大型焊接车间，根据烟尘浓度计算选择通风机，一般每小时应排风10～15 次。； V—车间体积（ m3）。 3）焊接过程中烟尘的扩散是一个复杂的运动过程 车间不同位置的焊接烟尘浓度各不相同，与通风气流方向、焊接点位置有很大关系；焊接烟尘浓度与焊接点距离越近，烟尘浓度越高，在一定距离内近似线形关系，手工电弧焊（钛钙型）烟尘浓度与电弧距离见下图 6. 全面通风包括自然通风和机械通风两种方式。确定焊接车间的通风方案时，一定要根据具体情况灵活处理，几种常用的全面通风方...
