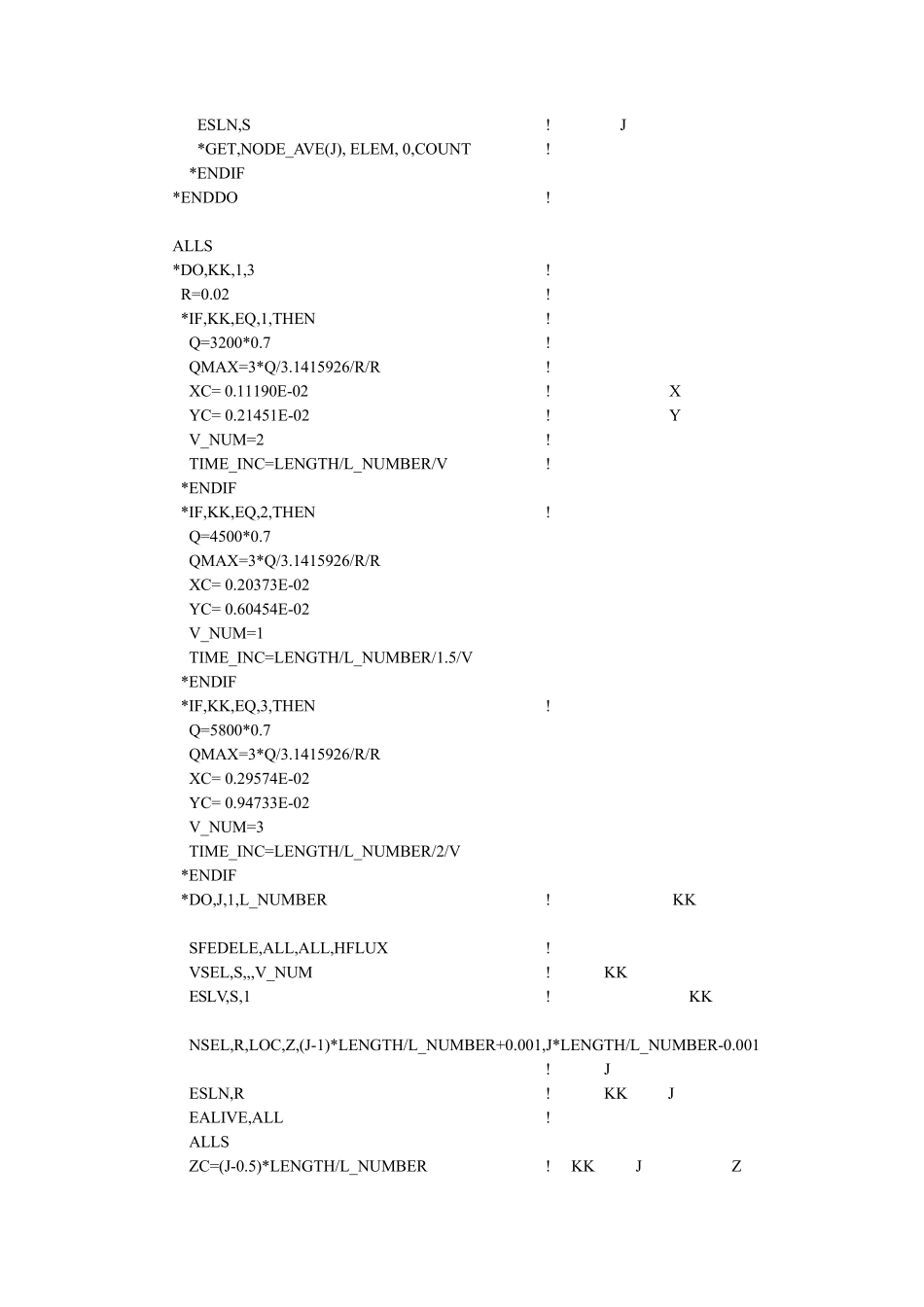

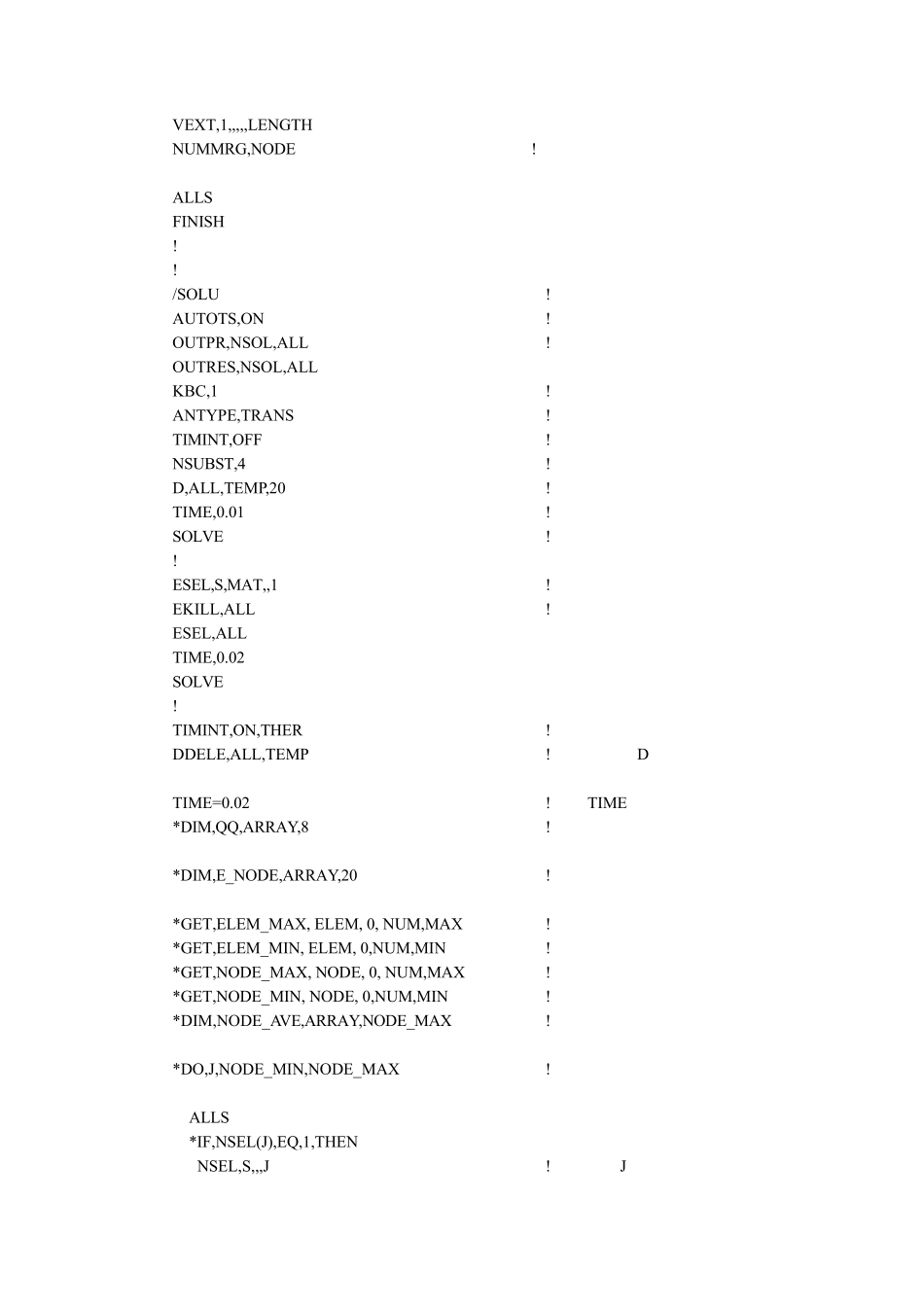

/CLEAR !清除数据库，新建文件 /FILNAME, EXAMPLE30 !改变工作名 !开始热分析 !建立有限元模型 /PREP7 !进入前处理器 ET,1,PLANE77 !平面热单元 ET,2,SOLID90 !空间热单元 V=0.005 !焊接线速度 LENGTH=0.05 !钢板沿焊缝方向长度 L_NUMBER=LENGTH/V !沿焊缝方向单元段数 MPTEMP,1,0,300,600,1000,1300,2000 !定义材料模型，温度表 MPDATA,DENS,1,1,7859,7770,7659,7600,6750,6750 !密度 MPDATA,DENS,2,1,7859,7770,7659,7600,6750,6750 MPDATA,C,1,1,450,514,967,1370,2800,2000 !比热 MPDATA,C,2,1,450,514,967,1370,2800,2000 MPDATA,KXX,1,1,67,53,39,31, 20,20 !传导系数 MPDATA,KXX,2,1,67,53,39,31,20,20 RECT,0,0.10,0,0.01 !因为对称，创建 1/2 实体模型 K,5,0.002 K,6,0.002,0.002 K,7,0.00662,0.01 K,8,0.00339,0.01112 K,9,0,0.0115 LARC,7,9,8 A,1,5,6,7,9 AGEN,2,2 ASBA,1,2 AGLUE, ALL K,20,0,0.00385 CIRCLE,20,0.008,,,90 CIRCLE,20,0.012,,,90 ASBL,3,4 ASBL,2,5 ESIZE, 0.00075 SMRTSIZE,7 MSHAPE,1 AMESH,3,5,1 ESIZE, 0.003 AMESH,1 !划分单元 EXTOPT,ESIZE,L_NUMBER EXTOPT,ACLEAR,1 MAT,1 VEXT,3,5,1,,,LENGTH !挤出 MAT,2VEXT,1,,,,,LENGTH NUMMRG,NODE !合并两次挤出产生的位置重合的节 点 ALLS FINISH !热分析求解 !作稳态热分析施加初始温度 /SOLU !进入求解器 AUTOTS,ON !打开自动时间步长 OUTPR,NSOL,ALL !输出控制 OUTRES,NSOL,ALL KBC,1 !阶跃载荷 ANTYPE,TRANS !瞬态分析 TIMINT,OFF !关闭时间积分 NSUBST,4 !子步数目 D,ALL,TEMP,20 !施加初始温度 TIME,0.01 !时间 SOLVE !解答 !杀死焊缝单元 ESEL,S,MAT,,1 !选择焊缝单元 EKILL,ALL !杀死单元 ESEL,ALL TIME,0.02 SOLVE !开始激活焊缝单元，进行瞬态热分析 TIMINT,ON,THER !打开时间积分，进行瞬态分析 DDELE,ALL,TEMP !删除前面用 D 命令施加的温度载 荷 TIME=0.02 !变量 TIME 的初始值 *DIM,QQ,ARRAY,8 !定义数组，存储单元节点热流密 度 *DIM,E_NODE,ARRAY,20 !定义数组，存储单元所属节点编 号 *GET,ELEM_MAX, ELEM, 0, NUM,MAX !获取最大单元号 *GET,ELEM_MIN, ELEM, 0,NUM,MIN !获取最小单元号 *GET,NODE_MAX, NODE, 0, NUM,MAX !获取最大节点号 *GET,NODE_MIN, NODE, 0,NUM,MIN !获取最小节点号 *DIM,NODE...
