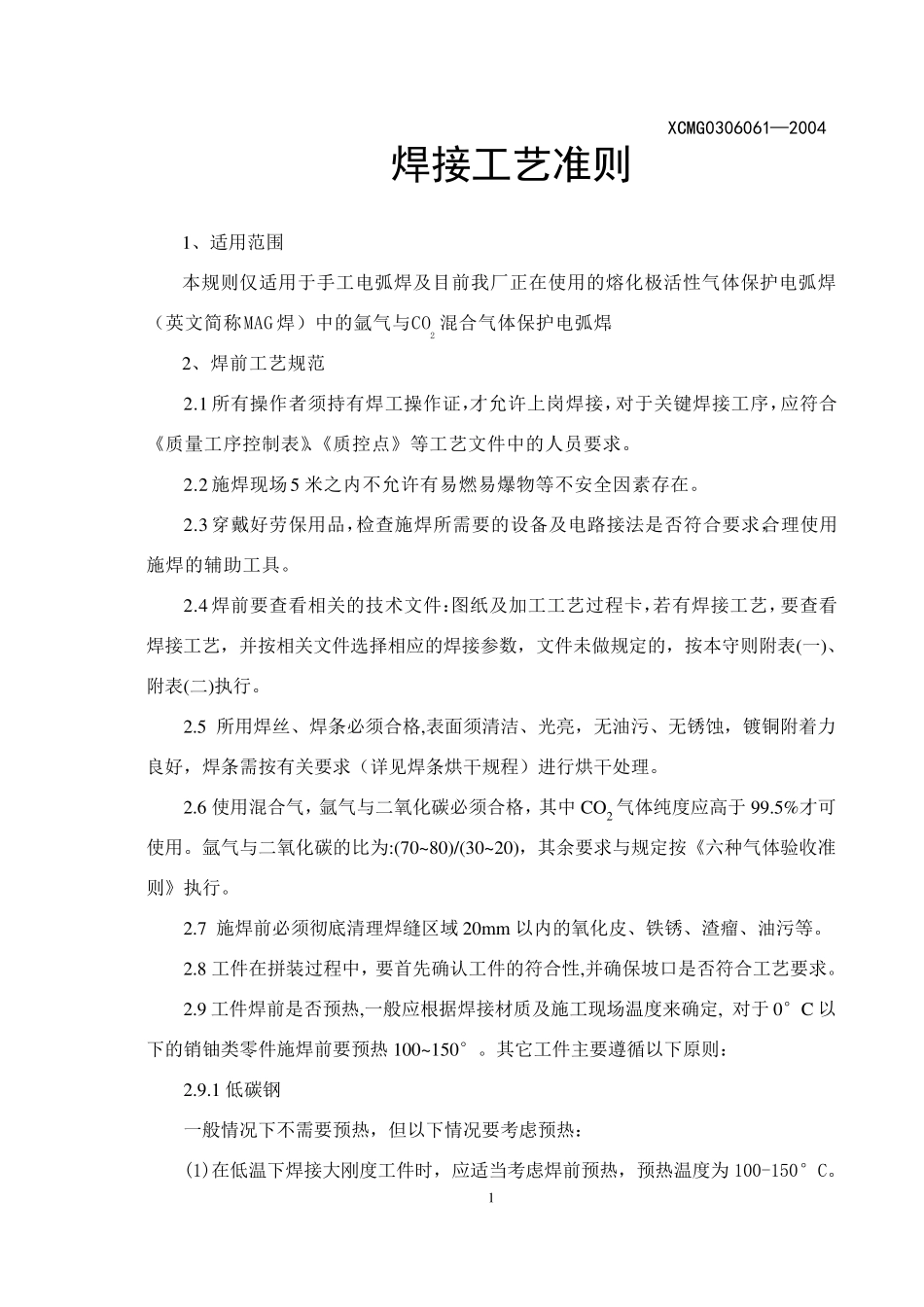

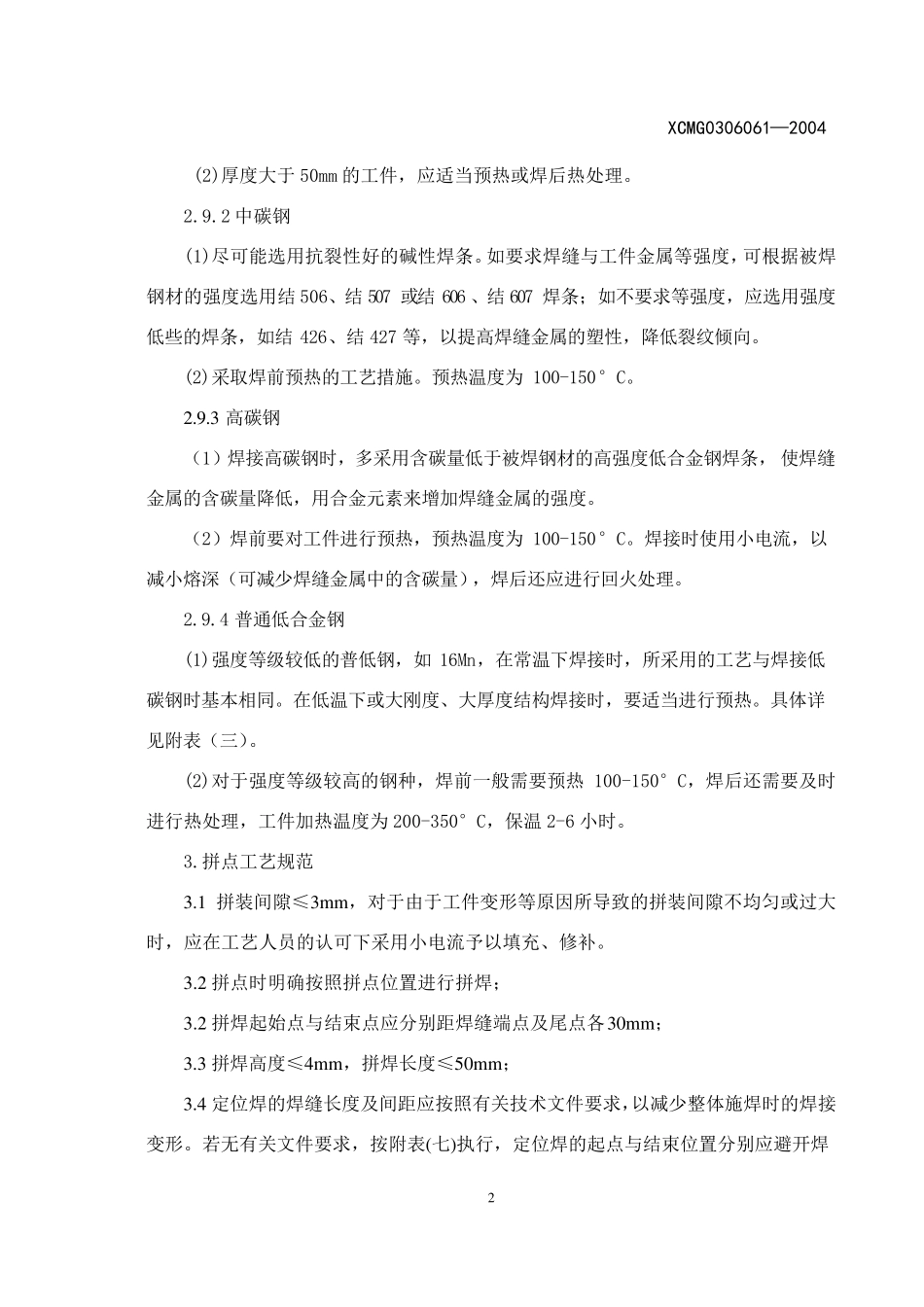

1 XCMG0306061—2004 焊接工艺准则 1、 适 用 范 围 本 规 则 仅 适 用 于 手 工 电 弧 焊 及 目 前 我 厂 正 在 使 用 的 熔 化 极 活 性 气 体 保 护 电 弧 焊（ 英 文 简 称 MAG 焊 ） 中 的 氩 气 与 CO2 混 合 气 体 保 护 电 弧 焊 . 2、 焊 前 工 艺 规 范 2.1 所 有 操 作 者 须 持 有 焊 工 操 作 证 ，才 允 许 上 岗 焊 接 ，对 于 关 键 焊 接 工 序 ，应 符 合《 质 量 工 序 控 制 表 》、《 质 控 点 》 等 工 艺 文 件 中 的 人 员 要 求 。 2.2 施 焊 现 场 5 米 之 内 不 允 许 有 易 燃 易 爆 物 等 不 安 全 因 素 存 在 。 2.3 穿 戴 好 劳 保 用 品 ，检 查 施 焊 所 需 要 的 设 备 及 电 路 接 法 是 否 符 合 要 求 ，合 理 使 用施 焊 的 辅 助 工 具 。 2.4 焊 前 要 查 看 相 关 的 技 术 文 件 ：图 纸 及 加 工 工 艺 过 程 卡 ，若 有 焊 接 工 艺 ，要 查 看焊 接 工 艺 ， 并 按相 关 文 件 选择相 应 的 焊 接 参数， 文 件 未做规 定的 ， 按本 守则 附表 (一)、附表 (二)执行。 2.5 所 用 焊 丝、 焊 条必须 合 格,表 面须 清洁、 光亮， 无油污、 无锈蚀， 镀铜附着力良好 ， 焊 条需 按有 关 要 求 （ 详见焊 条烘干规 程 ） 进行烘干处理 。 2.6 使 用 混 合 气 ， 氩 气 与 二氧化 碳必须 合 格， 其中 CO2 气 体 纯度应 高于 99.5%才 可使 用 。 氩 气 与 二氧化 碳的 比为:(70~80)/(30~20)， 其余要 求 与 规 定按《 六种气 体 验收准则 》 执行。 2.7 施 焊 前 必须 彻底清理 焊 缝区域20mm 以内 的 氧化 皮、 铁锈、 渣瘤、 油污等 。 2.8 工 件 在 拼装过 程 中 ， 要 首先确认工 件 的 符 合 性 ,并 确保 坡口是 否 符 合 工 艺 要 求 。 2.9 工 件 焊 前 是 否 预热,一般应 根据焊 接 材质 及 施 工 现 场 温度来确定, 对 于 0°C 以下的 销铀类零件 施 焊 前 要 预热100~150°。 其它工 件 主要 遵循以下原则 ： 2.9.1 低碳钢 一般情况下不 需 要 预热， 但以下情况...
