焊接工艺作业指导书编制规则

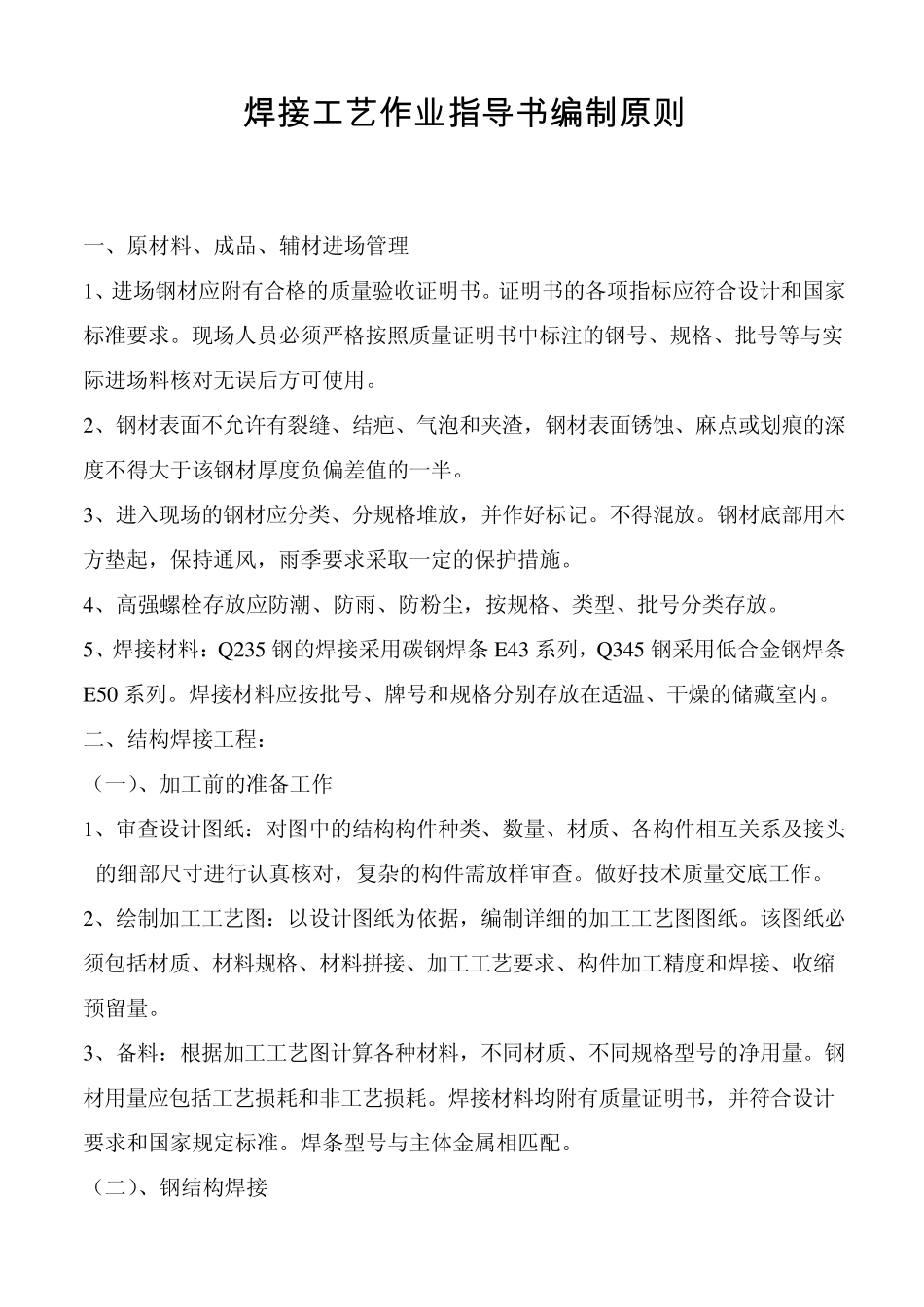

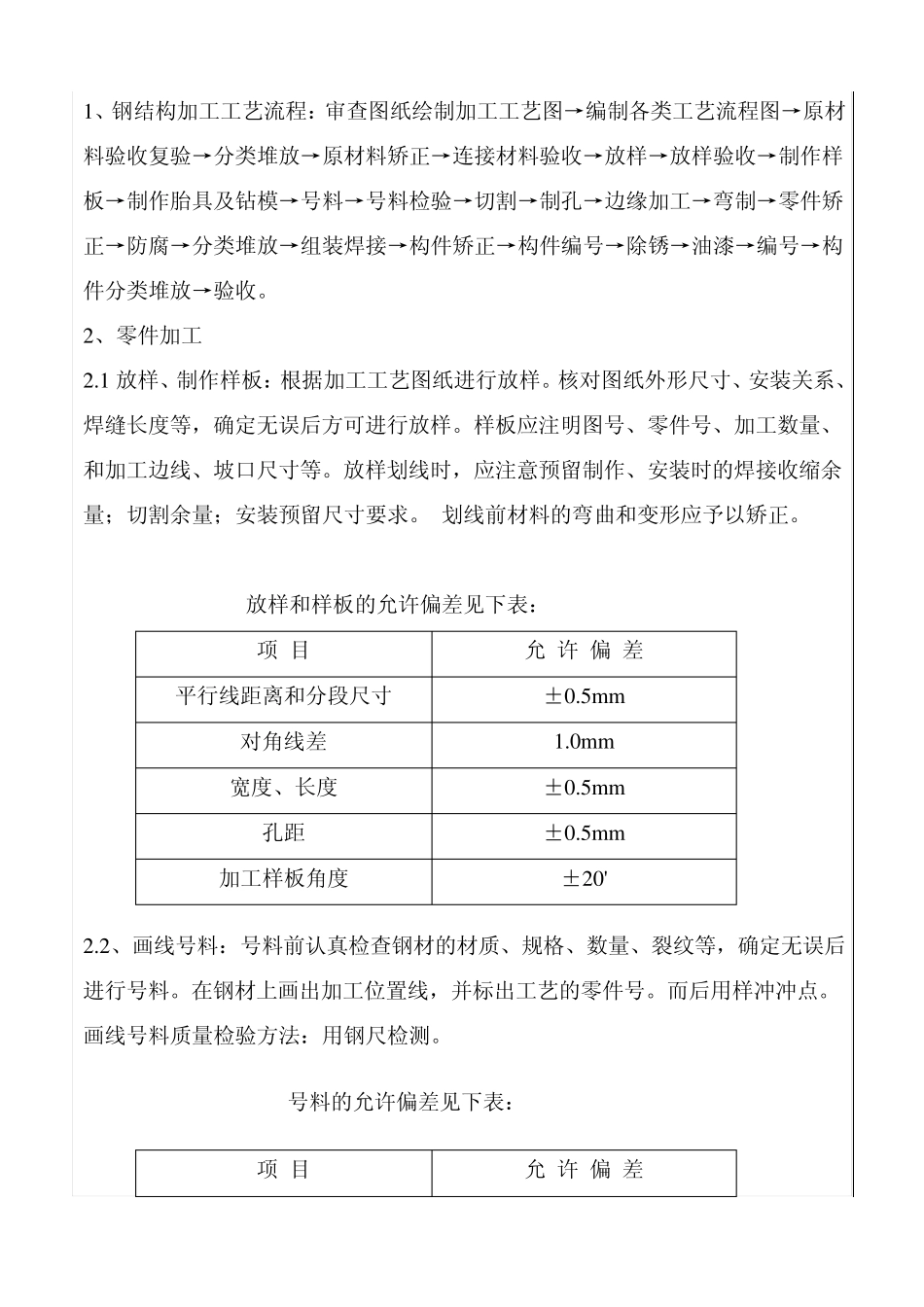

焊 接 工 艺 作 业指导书编制原则 一、原材料、成品、辅材进场管理 1、进场钢材应附有合格的质量验收证明书。证明书的各项指标应符合设计和国家标准要求。现场人员必须严格按照质量证明书中标注的钢号、规格、批号等与实际进场料核对无误后方可使用。 2、钢材表面不允许有裂缝、结疤、气泡和夹渣，钢材表面锈蚀、麻点或划痕的深度不得大于该钢材厚度负偏差值的一半。 3、进入现场的钢材应分类、分规格堆放，并作好标记。不得混放。钢材底部用木方垫起，保持通风，雨季要求采取一定的保护措施。 4、高强螺栓存放应防潮、防雨、防粉尘，按规格、类型、批号分类存放。 5、焊接材料：Q235 钢的焊接采用碳钢焊条 E43 系列，Q345 钢采用低合金钢焊条E50 系列。焊接材料应按批号、牌号和规格分别存放在适温、干燥的储藏室内。 二、结构焊接工程： （一）、加工前的准备工作 1、审查设计图纸：对图中的结构构件种类、数量、材质、各构件相互关系及接头的细部尺寸进行认真核对，复杂的构件需放样审查。做好技术质量交底工作。 2、绘制加工工艺图：以设计图纸为依据，编制详细的加工工艺图图纸。该图纸必须包括材质、材料规格、材料拼接、加工工艺要求、构件加工精度和焊接、收缩预留量。 3、备料：根据加工工艺图计算各种材料，不同材质、不同规格型号的净用量。钢材用量应包括工艺损耗和非工艺损耗。焊接材料均附有质量证明书，并符合设计要求和国家规定标准。焊条型号与主体金属相匹配。 （二）、钢结构焊接 1、钢结构加工工艺流程：审查图纸绘制加工工艺图→编制各类工艺流程图→原材料验收复验→分类堆放→原材料矫正→连接材料验收→放样→放样验收→制作样板→制作胎具及钻模→号料→号料检验→切割→制孔→边缘加工→弯制→零件矫正→防腐→分类堆放→组装焊接→构件矫正→构件编号→除锈→油漆→编号→构件分类堆放→验收。 2、零件加工 2.1 放样、制作样板：根据加工工艺图纸进行放样。核对图纸外形尺寸、安装关系、焊缝长度等，确定无误后方可进行放样。样板应注明图号、零件号、加工数量、和加工边线、坡口尺寸等。放样划线时，应注意预留制作、安装时的焊接收缩余量；切割余量；安装预留尺寸要求。 划线前材料的弯曲和变形应予以矫正。 放样和样板的允许偏差见下表： 项 目 允 许 偏 差 平行线距离和分段尺寸 ±0.5m m 对角线差 1.0m m 宽度、长度 ±0.5m m 孔距 ±0.5m m 加工样板角度 ±20'...
