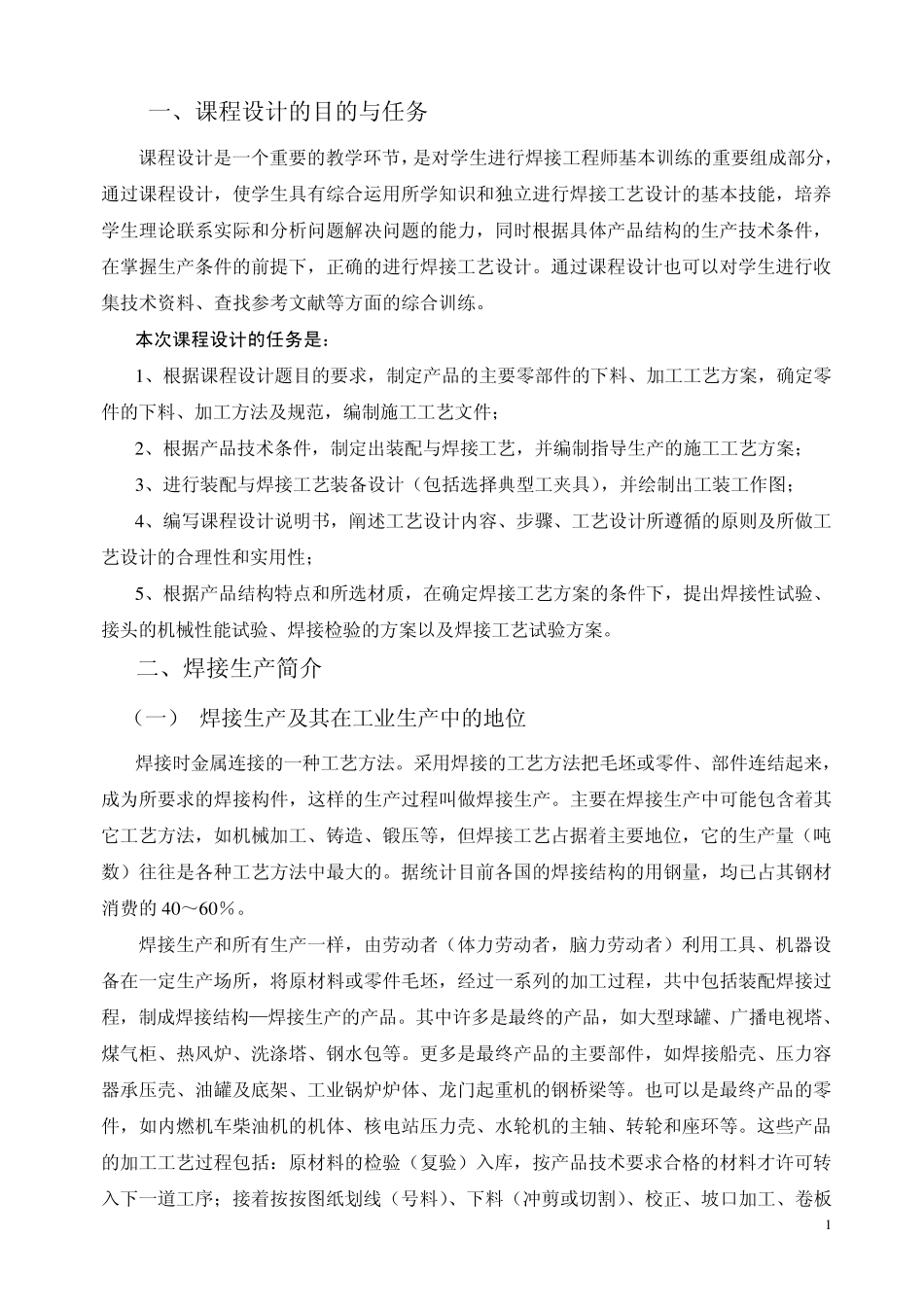

焊接工艺 课程设计指导书 辽宁工程技术大学 材料科学与工程学院金属材料加工系 二O O 九年十一月 1 一、课程设计的目的与任务 课程设计是一个重要的教学环节，是对学生进行焊接工程师基本训练的重要组成部分，通过课程设计，使学生具有综合运用所学知识和独立进行焊接工艺设计的基本技能，培养学生理论联系实际和分析问题解决问题的能力，同时根据具体产品结构的生产技术条件，在掌握生产条件的前提下，正确的进行焊接工艺设计。通过课程设计也可以对学生进行收集技术资料、查找参考文献等方面的综合训练。 本次课程设计的任务是： 1 、根据课程设计题目的要求，制定产品的主要零部件的下料、加工工艺方案，确定零件的下料、加工方法及规范，编制施工工艺文件； 2 、根据产品技术条件，制定出装配与焊接工艺，并编制指导生产的施工工艺方案； 3 、进行装配与焊接工艺装备设计（包括选择典型工夹具），并绘制出工装工作图； 4 、编写课程设计说明书，阐述工艺设计内容、步骤、工艺设计所遵循的原则及所做工艺设计的合理性和实用性； 5 、根据产品结构特点和所选材质，在确定焊接工艺方案的条件下，提出焊接性试验、接头的机械性能试验、焊接检验的方案以及焊接工艺试验方案。 二、焊接生产简介 （一） 焊接生产及其在工业生产中的地位 焊接时金属连接的一种工艺方法。采用焊接的工艺方法把毛坯或零件、部件连结起来，成为所要求的焊接构件，这样的生产过程叫做焊接生产。主要在焊接生产中可能包含着其它工艺方法，如机械加工、铸造、锻压等，但焊接工艺占据着主要地位，它的生产量（吨数）往往是各种工艺方法中最大的。据统计目前各国的焊接结构的用钢量，均已占其钢材消费的 4 0 ～6 0 ％。 焊接生产和所有生产一样，由劳动者（体力劳动者，脑力劳动者）利用工具、机器设备在一定生产场所，将原材料或零件毛坯，经过一系列的加工过程，共中包括装配焊接过程，制成焊接结构—焊接生产的产品。其中许多是最终的产品，如大型球罐、广播电视塔、煤气柜、热风炉、洗涤塔、钢水包等。更多是最终产品的主要部件，如焊接船壳、压力容器承压壳、油罐及底架、工业锅炉炉体、龙门起重机的钢桥梁等。也可以是最终产品的零件，如内燃机车柴油机的机体、核电站压力壳、水轮机的主轴、转轮和座环等。这些产品的加工工艺过程包括：原材料的检验（复验）入库，按产品技术要求合格的材料才许可转入下一道工序；接着按按图纸划线（号料...
