电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

焊接接头强度匹配和焊缝韧性指标综述

焊接接头强度匹配和焊缝韧性指标综述_第1页
1/7
焊接接头强度匹配和焊缝韧性指标综述_第2页
2/7

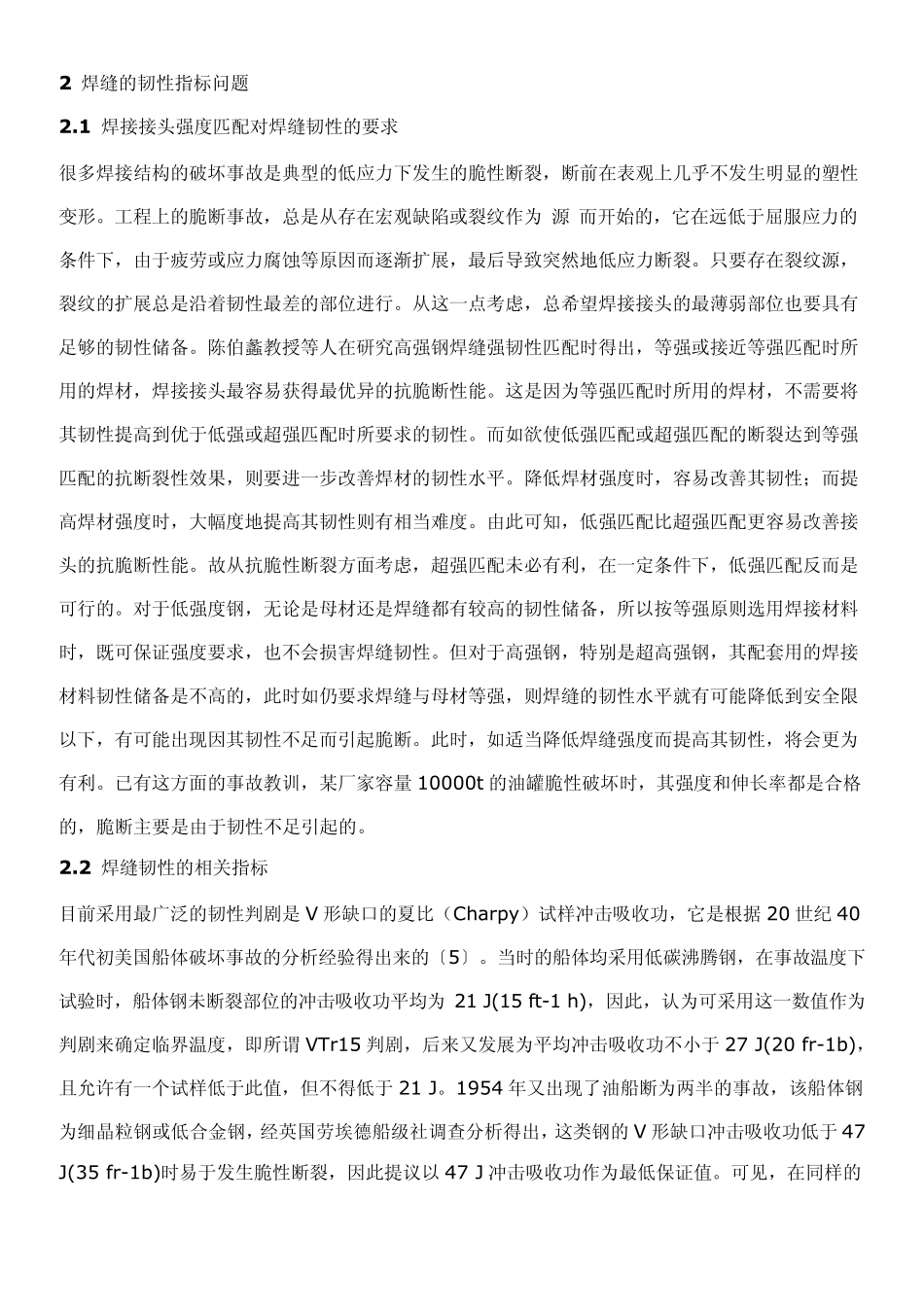

焊接接头强度匹配和焊缝韧性指标综述_第3页
3/7
焊接接头强度匹配和焊缝韧性指标综述 1 焊接接头的强度匹配 长期以来,焊接结构的传统设计原则基本上是强度设计。在实际的焊接结构中,焊缝与母材在强度上的配合关系有三种:焊缝强度等于母材(等强匹配),焊缝强度超出母材(超强匹配,也叫高强匹配)及焊缝强度低于母材(低强匹配)。从结构的安全可靠性考虑,一般都要求焊缝强度至少与母材强度相等,即所谓“等强”设计原则。但实际生产中,多数是按照熔敷金属强度来选择焊接材料,而熔敷金属强度并非是实际的焊缝强度。熔敷金属不等同于焊缝金属,特别是低合金高强度钢用焊接材料,其焊缝金属的强度往往比熔敷金属的强度高出许多。所以,就会出现名义“等强”而实际“超强”的结果。超强匹配是否一定安全可靠,认识上并不一致,并且有所质疑。九江长江大桥设计中就限制焊缝的“超强值”不大于 98MPa;美国的学者Pellin i 则提出〔1〕,为了达到保守的结构完整性目标,可采用在强度方面与母材相当的焊缝或比母材低 137MPa 的焊缝(即低强匹配);根据日本学者佑藤邦彦等的研究结果 〔2〕,低强匹配也是可行的,并已在工程上得到应用。但张玉凤等人的研究指出〔3〕,超强匹配应该是有利的。显然,涉及焊接结构安全可靠的有关焊缝强度匹配的设计原则,还缺乏充分的理论和实践的依据,未有统一的认识。为了确定焊接接头更合理的设计原则和为正确选用焊接材料提供依据,清华大学陈伯蠡教授等人承接了国家自然科学基金研究项目“高强钢焊缝强韧性匹配理论研究”。课题的研究内容有:490MPa 级低屈强比高强钢接头的断裂强度,690~780MPa 级高屈强比高强钢接头的断裂强度,无缺口焊接接头的抗拉强度,深缺口试样缺口顶端的变形行为,焊接接头的 NDT 试验等。大量试验结果表明: (1)对于抗拉强度 490MPa 级的低屈强比高强钢,选用具备一定韧性而适当超强的焊接材料是有利的。如果综合焊接工艺性和使用适应性等因素,选用具备一定韧性而实际“等强”的焊接材料应更为合理。该类钢焊接接头的断裂强度和断裂行为取决于焊接材料的强度和韧塑性的综合作用。因此,仅考虑强度而不考虑韧性进行的焊接结构设计,并不能可靠地保证其使用的安全性。 (2)对于抗拉强度 690~780MPa 级的高屈强比高强钢,其焊接接头的断裂性能不仅与焊缝的强度、韧性和塑性有关,而且受焊接接头的不均质性所制约,焊缝过分超强或过分低强均不理想,而接近等强匹配的接头具有最佳的断裂性能,按照实际等强原则...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

焊接接头强度匹配和焊缝韧性指标综述

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
