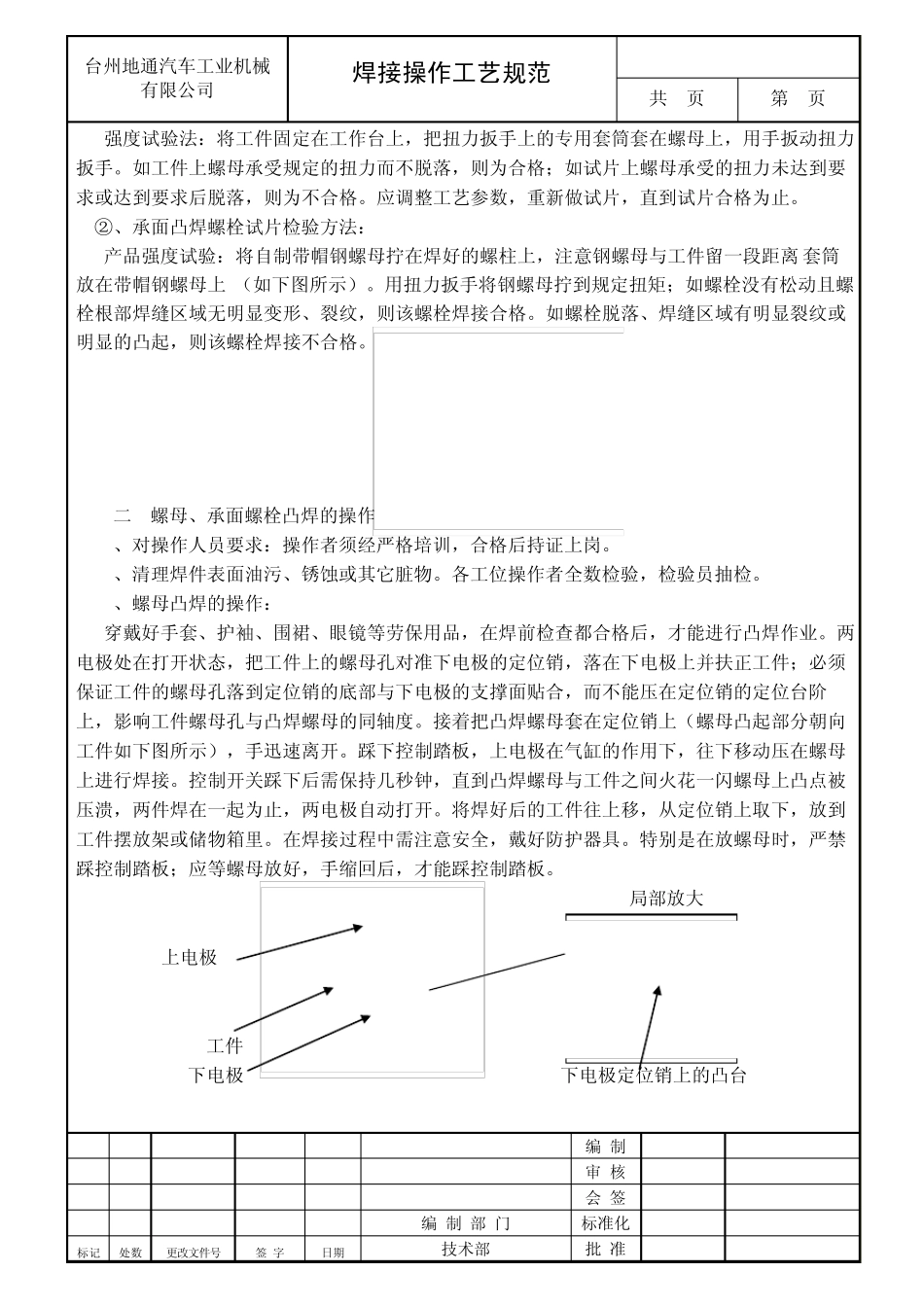

台州地通汽车工业机械有限公司 焊接操作工艺规范 DT7030-001 共 8页 第 1页 一、目的 为了能更好的规范各种焊接操作，保证焊接质量。 二、适用范围 本规范适用于地通公司焊接作业生产。 三、凸焊操作工艺规范 （一）、焊前准备： 1、检查设备 ①焊前接通焊机的水、气、电路，开启控制箱电源。操作者检查水、气、电管路有无异常现象。设备人员检查网络控制参数（网络电压：360-420V，气压：不小于 0.4MPa，冷却水循环是否畅通良好，流量充足，并且焊机无漏气、漏水、漏电。） ②检查凸焊机，要求电极同轴并升降平稳、压力调节敏捷、程序控制正常、变压级数闸刀接触良好。 2、焊接工艺参数： ①凸焊工艺参数： 螺母规格 板料厚度（mm） 气压（MPa） 焊接时间（周波） 焊接电流（A） M6 0.8-2.5 0.3-0.35 8-10 9000-11000 M8 0.8-2.0 0.3-0.35 8-12 11000-14000 M10 0.8-2.0 0.3-0.4 10-16 14000-17000 M7/16″ 1.5-2.0 0.3-0.4 10-16 15000-18000 M12 2.0 0.35-0.45 10-16 16000-19000 ②凸焊螺母抗扭强度参数： ③承面凸焊螺栓试验扭矩参数： 螺母规格（mm） M5 M6 M8 试验扭矩（Nm） ≥3 ≥9 ≥23 3、焊接工艺试片 每班生产前作工艺试片，检查试片凸焊质量并按要求记录（附表格），要选用与产品焊接时同规格、同牌号的螺母/螺栓和同厚度、同材料的试片作试验。 ①凸焊螺母试片检验方法 外观检查：要求无螺纹损伤、裂纹、允许有轻微飞溅和少量的金属挤出，但不影响螺栓的拧入。 螺栓试装法：选用与凸焊螺母相配的螺栓,要求不能借用任何工具，直接用手能将螺栓顺利拧入螺母孔内，则为合格；反之螺栓不能拧入或拧入困难，则为不合格。 螺母规格 M6 M8 M10 M7/16″ M12 抗扭强度（Nm） ≥46 ≥82 ≥140 ≥160 ≥210 编 制 审 核 会 签 编 制 部 门 标准化 标记 处数 更改文件号 签 字 日期 技术部 批 准 台州地通汽车工业机械有限公司 焊接操作工艺规范 DT7030-001 共8页 第2页 强度试验法：将工件固定在工作台上，把扭力扳手上的专用套筒套在螺母上，用手扳动扭力扳手。如工件上螺母承受规定的扭力而不脱落，则为合格；如试片上螺母承受的扭力未达到要求或达到要求后脱落，则为不合格。应调整工艺参数，重新做试片，直到试片合格为止。 ②、承面凸焊螺栓试片检验方法： 产品强度试验：将自制带帽钢螺母拧在焊好的螺柱上，注意钢螺母与工件留...
