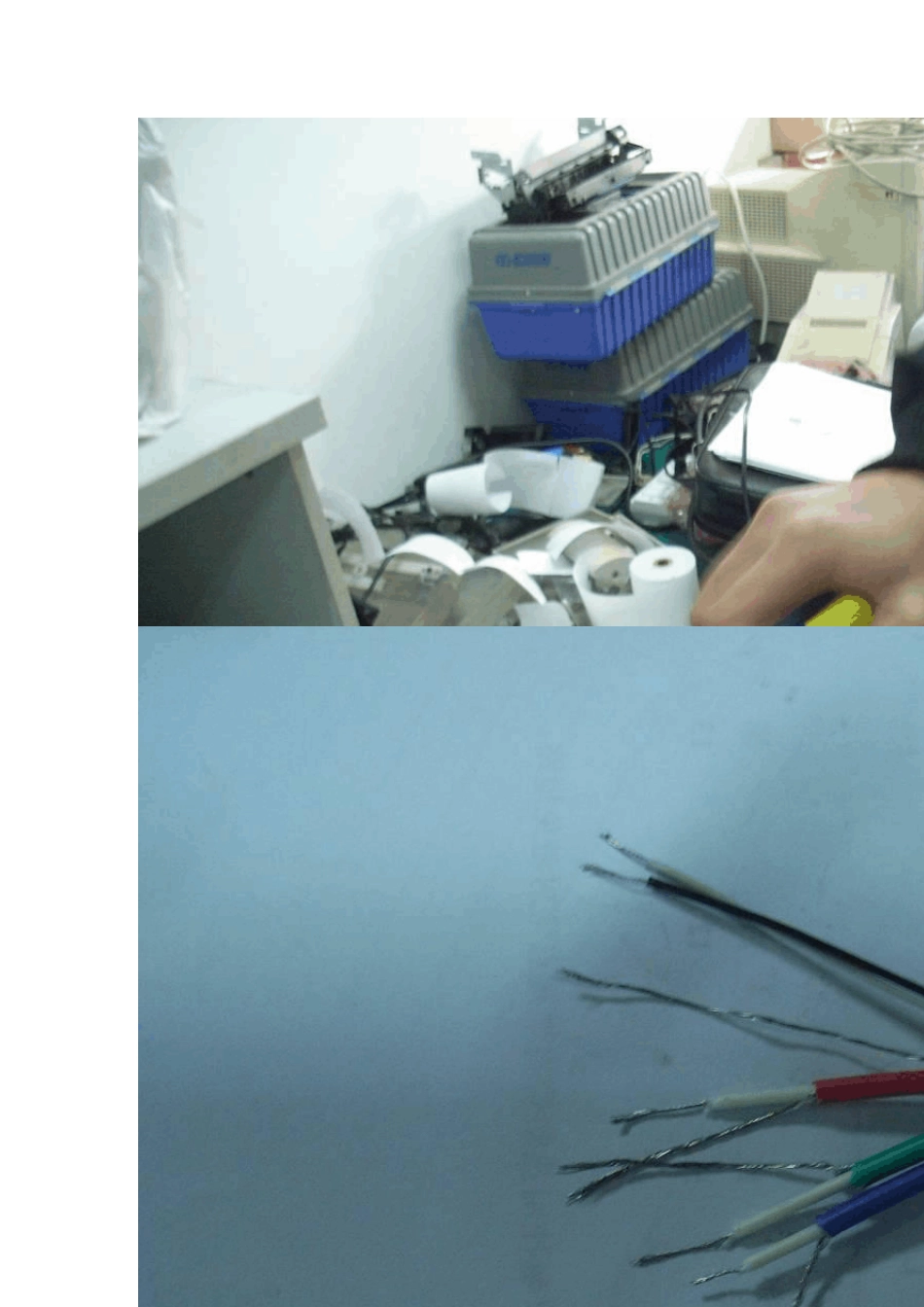

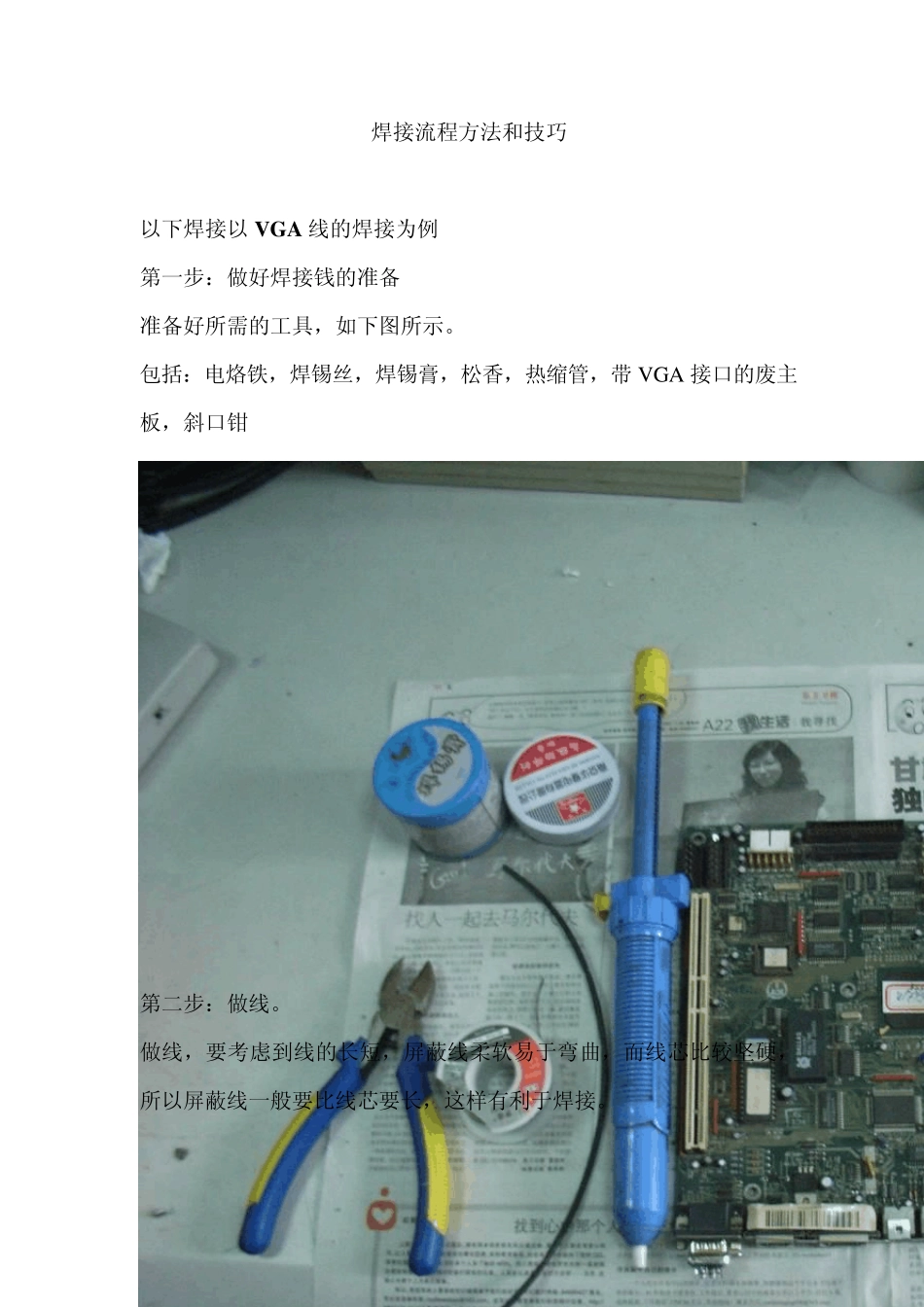

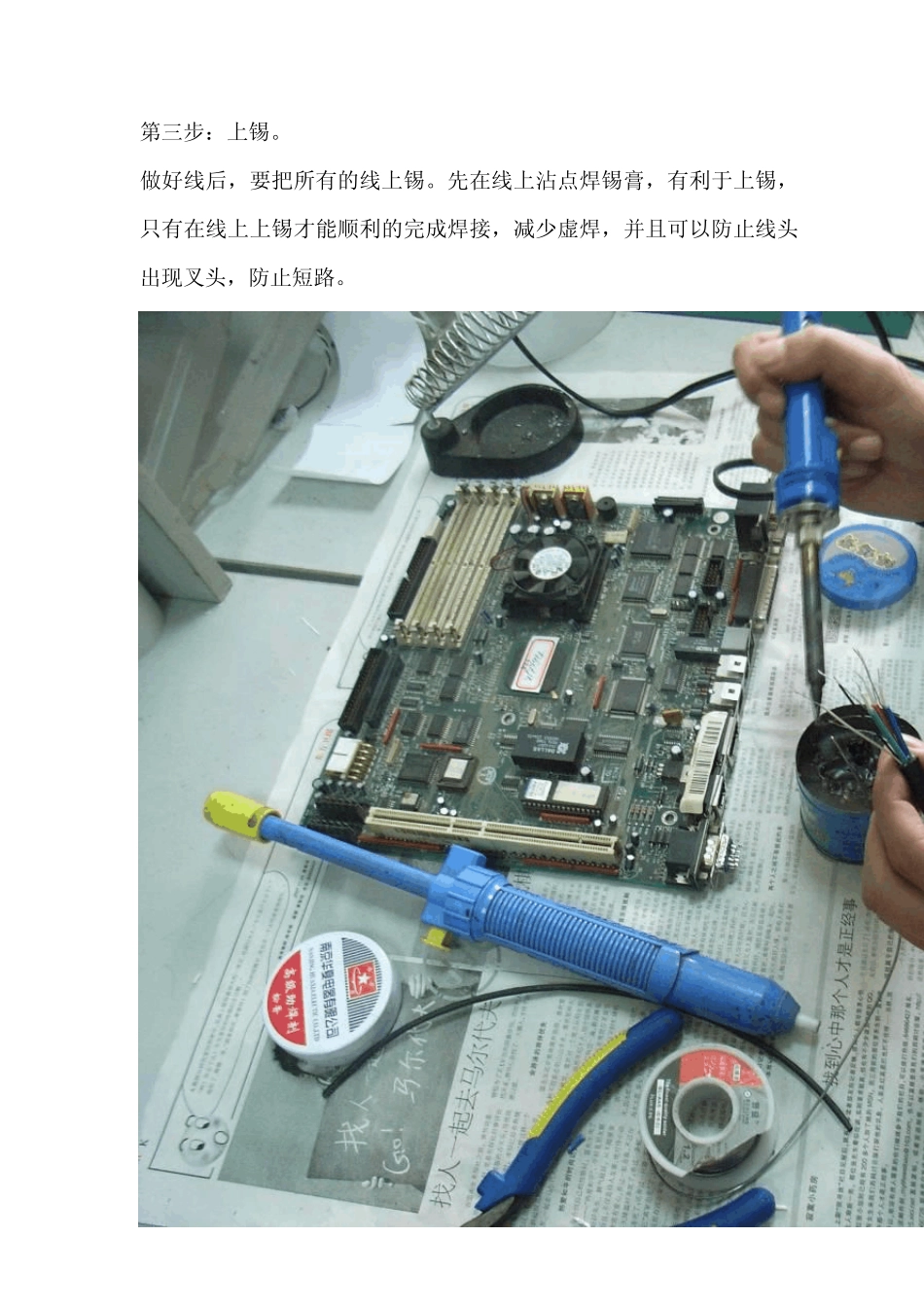

焊接流程方法和技巧 以下焊接以VGA 线的焊接为例 第一步：做好焊接钱的准备 准备好所需的工具，如下图所示。 包括：电烙铁，焊锡丝，焊锡膏，松香，热缩管，带 V G A 接口的废主板，斜口钳 第二步：做线。 做线，要考虑到线的长短，屏蔽线柔软易于弯曲，而线芯比较坚硬，所以屏蔽线一般要比线芯要长，这样有利于焊接。 第三步：上锡。 做好线后，要把所有的线上锡。先在线上沾点焊锡膏，有利于上锡，只有在线上上锡才能顺利的完成焊接，减少虚焊，并且可以防止线头出现叉头，防止短路。 第四；套热缩管。 上好锡以后，用斜口钳整理线头，把所有分叉剪去，防止出现短路。同时休整线芯剪去多余部分，留下 3 毫米长的线芯。把热缩管套在各个线上。 第五：焊接。 首先把 V G A 头固定在主板的 V G A 接口上，这样有利于焊接，否则在焊接时 V G A 头因为重量太轻而无法用力。先在焊头加锡，加锡时应该让锡使焊头看起来圆润饱满最为适合，上锡过多容易发生短路，过少，不利于焊接。在焊接的时候，把焊头处的锡融化，把线头插入焊头处的锡中，快速冷却后，轻轻拉动线，看是否焊牢。焊接时，遵守由里到外的顺序，一般依照 9，8，10，4，5，3，12，13 的顺序焊接。 最后把热缩管加热固定，如有需要用电工胶布把各个线缆分别包裹防止短路。 第六步：固定外壳 效果如下图
