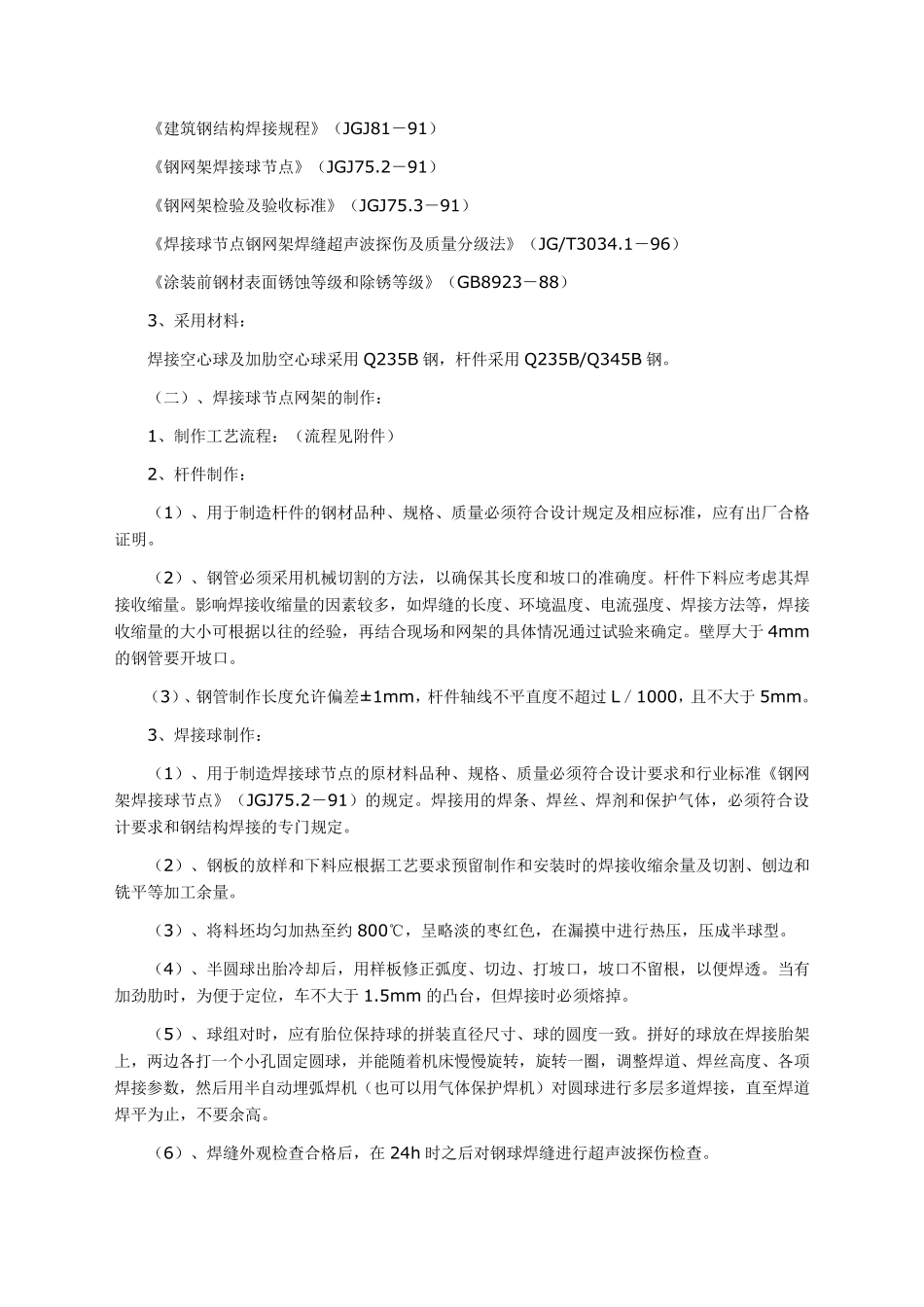

焊接球网架施工方案 一、编制依据 1、根据大连市建筑设计研究院设计的施工图。 2、现场踏勘情况 3、施工类似钢结构工程施工经验 4、现行国家施工规范、标准及规程： 《钢结构工程施工及验收规范》（GB50205-95） 《钢结构工程质量检验评定标准》（GB50221-95） 《建筑钢结构焊接规程》（JGJ81-91） 《钢网架焊接球节点》（JGJ75.2-91） 《焊接球节点钢网架焊缝超声波探伤及质量分级法》（JG/T 3034.1-96） 《钢结构焊缝手工超声波探伤方法和结果分级》（GB11345-89） 《建筑机械使用安全技术规程》（JGJ36-86） 《建筑工程现场供用电安全规范》（GB50194-93） 二、工程概况 项目名称：大连开发区文化中心网架工程 工程地址：大连 网架形式：焊接空心球节点网架 结构形式：四角锥桁架 面积：总覆盖面积 6100 平方米。 三、网架制造工艺技术 （一）、概述： 1、制作依据： 大连市建筑设计研究院设计的图纸 2、遵循的规范、规程： 《钢结构工程施工及验收规范》（GB50205－95） 《网架结构设计与施工规程》（JGJ7－91） 《网架结构工程质量检验评定标准》（JGJ78－91） 《 建 筑 钢 结 构 焊 接 规 程 》 （ JGJ81－ 91） 《 钢 网 架 焊 接 球 节 点 》 （ JGJ75.2－ 91） 《 钢 网 架 检 验 及 验 收 标 准 》 （ JGJ75.3－ 91） 《 焊 接 球 节 点 钢 网 架 焊 缝 超 声 波 探 伤 及 质 量 分 级 法 》 （ JG/T3034.1－ 96） 《 涂 装 前 钢 材 表 面 锈 蚀 等 级 和 除 锈 等 级 》 （ GB8923－ 88） 3、 采 用 材 料 ： 焊 接 空 心 球 及 加 肋 空 心 球 采 用 Q235B 钢 ， 杆 件 采 用 Q235B/Q345B 钢 。 （ 二 ） 、 焊 接 球 节 点 网 架 的 制 作 ： 1、 制 作 工 艺 流 程 ： （ 流 程 见 附 件 ） 2、 杆 件 制 作 ： （ 1） 、 用 于 制 造 杆 件 的 钢 材 品 种 、 规 格 、 质 量 必 须 符 合 设 计 规 定 及 相 应 标 准 ， 应 有 出 厂 合 格证 明 。 （ 2） 、 钢 管 必 须 采 用 机 械 切 割 的 方 法 ， 以 确 保 其 长 度 和 坡 口 的 准 确 度 。 杆 件 下 料 应 考 虑 其 焊接 收 缩 量 。 影 响 焊 接 收 缩 量 的 因 素 较...
