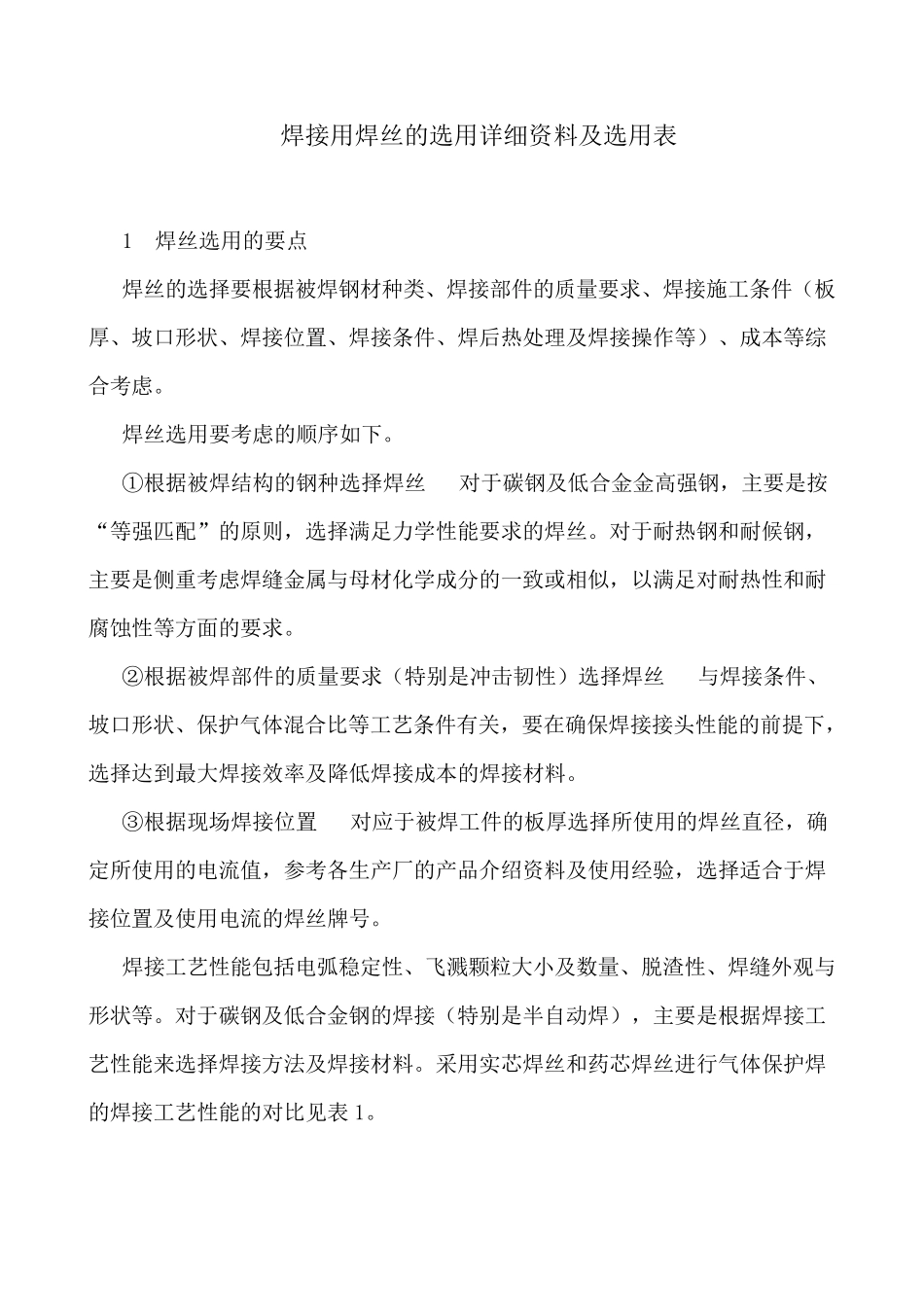

焊接用焊丝的选用详细资料及选用表 1 焊丝选用的要点 焊丝的选择要根据被焊钢材种类、焊接部件的质量要求、焊接施工条件（板厚、坡口形状、焊接位置、焊接条件、焊后热处理及焊接操作等）、成本等综合考虑
焊丝选用要考虑的顺序如下
①根据被焊结构的钢种选择焊丝 对于碳钢及低合金金高强钢，主要是按“等强匹配”的原则，选择满足力学性能要求的焊丝
对于耐热钢和耐候钢，主要是侧重考虑焊缝金属与母材化学成分的一致或相似，以满足对耐热性和耐腐蚀性等方面的要求
②根据被焊部件的质量要求（特别是冲击韧性）选择焊丝 与焊接条件、坡口形状、保护气体混合比等工艺条件有关，要在确保焊接接头性能的前提下，选择达到最大焊接效率及降低焊接成本的焊接材料
③根据现场焊接位置 对应于被焊工件的板厚选择所使用的焊丝直径，确定所使用的电流值，参考各生产厂的产品介绍资料及使用经验，选择适合于焊接位置及使用电流的焊丝牌号
焊接工艺性能包括电弧 稳 定性、飞 溅 颗 粒 大小 及数 量、脱 渣 性、焊缝外 观 与形状等
对于碳钢及低合金钢的焊接（特别是半 自 动 焊），主要是根据焊接工艺性能来 选择焊接方法 及焊接材料
采 用实 芯 焊丝和药 芯 焊丝进 行 气体保护焊的焊接工艺性能的对比见 表1

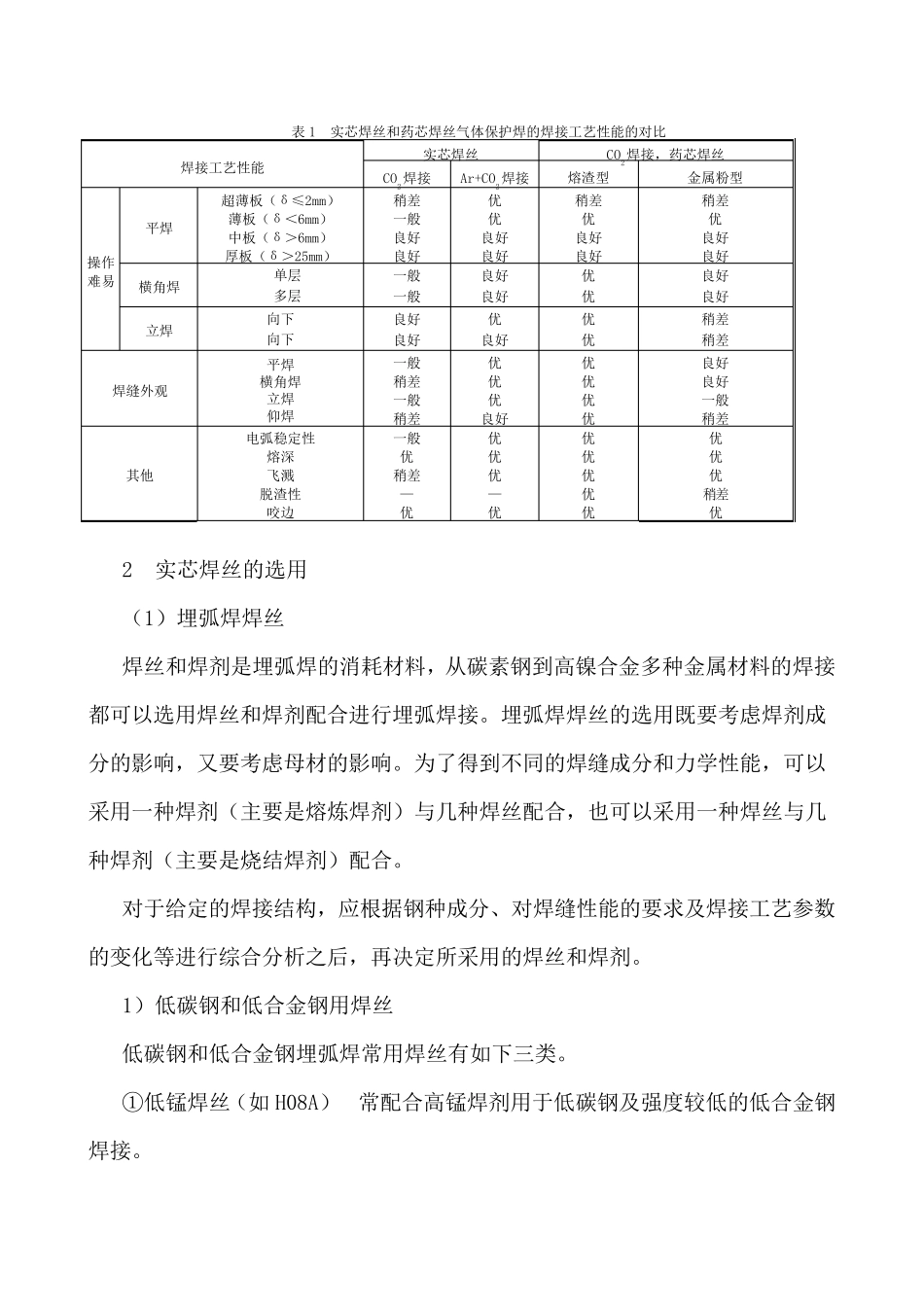

表1 实芯焊丝和药芯焊丝气体保护焊的焊接工艺性能的对比 焊接工艺性能 实芯焊丝 CO2焊接，药芯焊丝 CO2焊接 Ar+CO2焊接 熔渣型 金属粉型 操作难易 平焊 超薄板（δ≤2mm） 薄板（δ＜6mm） 中板（δ＞6mm） 厚板（δ＞25mm） 稍差 一般 良好 良好 优 优 良好 良好 稍差 优 良好 良好 稍差 优 良好 良好 横角焊 单层 多层 一般 一般 良好 良好 优 优 良好 良好 立焊 向下 向下 良好 良好 优 良好 优 优 稍差 稍差 焊缝外观 平焊 横角焊 立焊 仰焊 一般 稍差 一般 稍差 优
