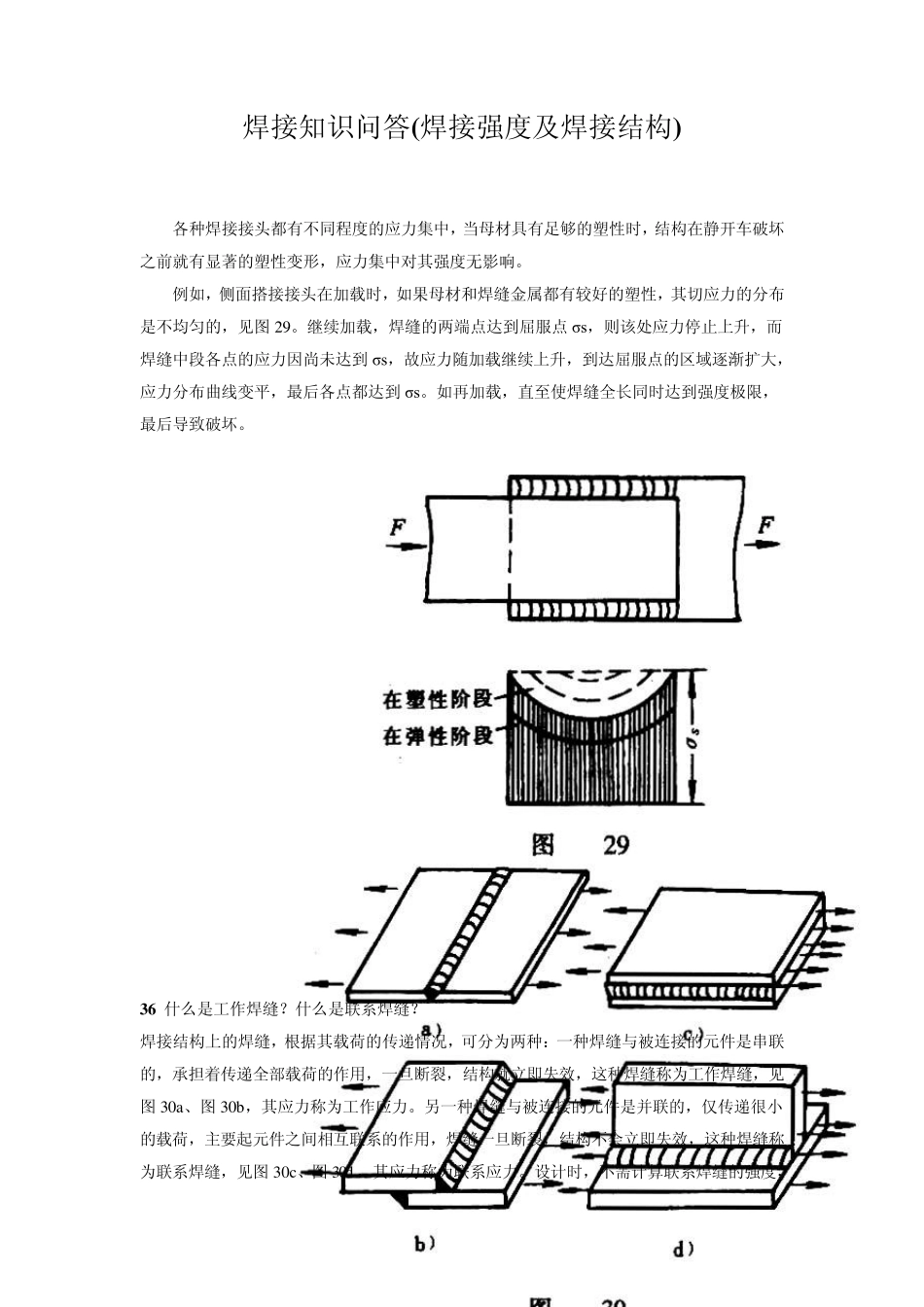

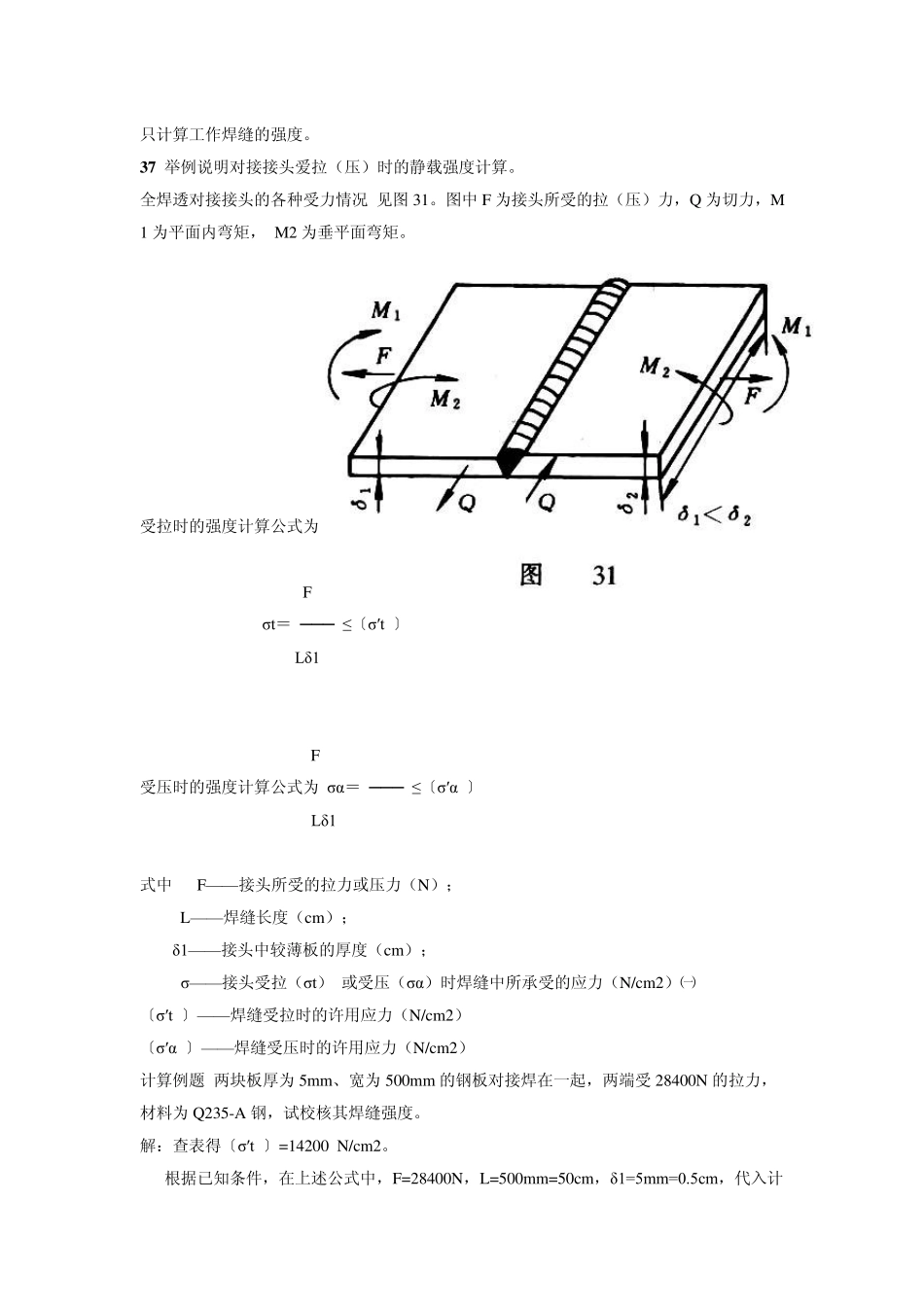

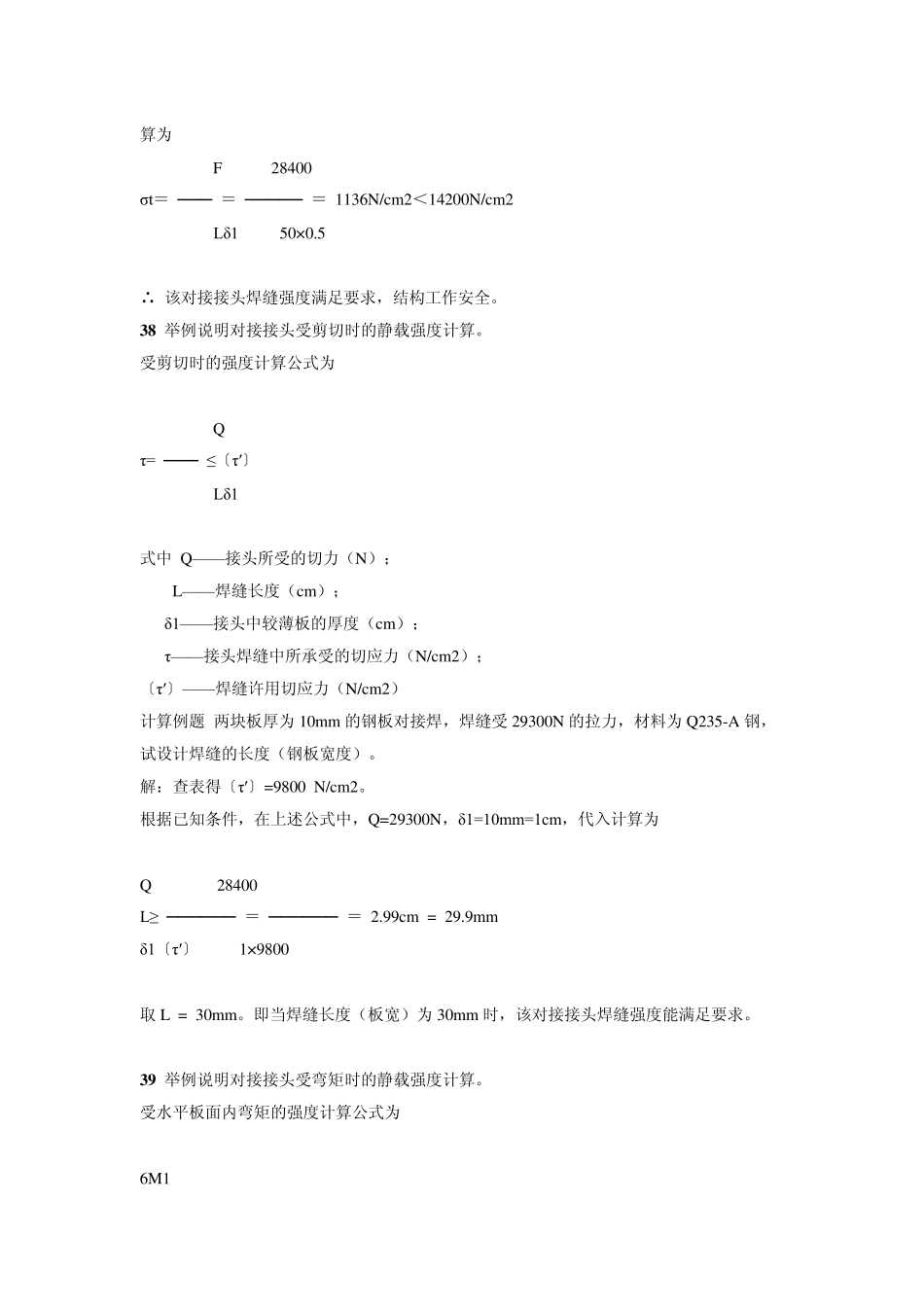

焊接知识问答(焊接强度及焊接结构) 各种焊接接头都有不同程度的应力集中，当母材具有足够的塑性时，结构在静开车破坏之前就有显著的塑性变形，应力集中对其强度无影响。 例如，侧面搭接接头在加载时，如果母材和焊缝金属都有较好的塑性，其切应力的分布是不均匀的，见图 29。继续加载，焊缝的两端点达到屈服点 σs，则该处应力停止上升，而焊缝中段各点的应力因尚未达到 σs，故应力随加载继续上升，到达屈服点的区域逐渐扩大，应力分布曲线变平，最后各点都达到 σs。如再加载，直至使焊缝全长同时达到强度极限，最后导致破坏。 3 6 什么是工作焊缝？什么是联系焊缝？ 焊接结构上的焊缝，根据其载荷的传递情况，可分为两种：一种焊缝与被连接的元件是串联的，承担着传递全部载荷的作用，一旦断裂，结构就立即失效，这种焊缝称为工作焊缝，见图 30a、图 30b，其应力称为工作应力。另一种焊缝与被连接的元件是并联的，仅传递很小的载荷，主要起元件之间相互联系的作用，焊缝一旦断裂，结构不会立即失效，这种焊缝称为联系焊缝，见图 30c、图 30d ，其应力称为联系应力。设计时，不需计算联系焊缝的强度，只计算工作焊缝的强度。 3 7 举例说明对接接头爱拉（压）时的静载强度计算。 全焊透对接接头的各种受力情况 见图31。图中F 为接头所受的拉（压）力，Q 为切力，M1 为平面内弯矩， M2 为垂平面弯矩。 受拉时的强度计算公式为 F σt＝ ─── ≤〔σ′t 〕 Lδ1 F 受压时的强度计算公式为 σα＝ ─── ≤〔σ′α 〕 Lδ1 式中 F— — 接头所受的拉力或压力（N）； L— — 焊缝长度（cm ）； δ1— — 接头中较薄板的厚度（cm ）； σ— — 接头受拉（σt） 或受压（σα）时焊缝中所承受的应力（N/cm 2）㈠ 〔σ′t 〕— — 焊缝受拉时的许用应力（N/cm 2） 〔σ′α 〕— — 焊缝受压时的许用应力（N/cm 2） 计算例题 两块板厚为5m m 、宽为500m m 的钢板对接焊在一起，两端受28400N 的拉力，材料为Q235-A 钢，试校核其焊缝强度。 解：查表得〔σ′t 〕=14200 N/cm 2。 根据已知条件，在上述公式中，F=28400N，L=500m m =50cm ，δ1=5mm=0.5cm，代入计算为 F 28400 σt＝ ─── ＝ ───── ＝ 1136N/cm2＜14200N/cm2 Lδ1 50×0.5 ∴ 该对接接头焊缝强度满足要求，结构工作安全。 3 8 举例说明对接接头受剪切时的静载强度计算。 受剪...
