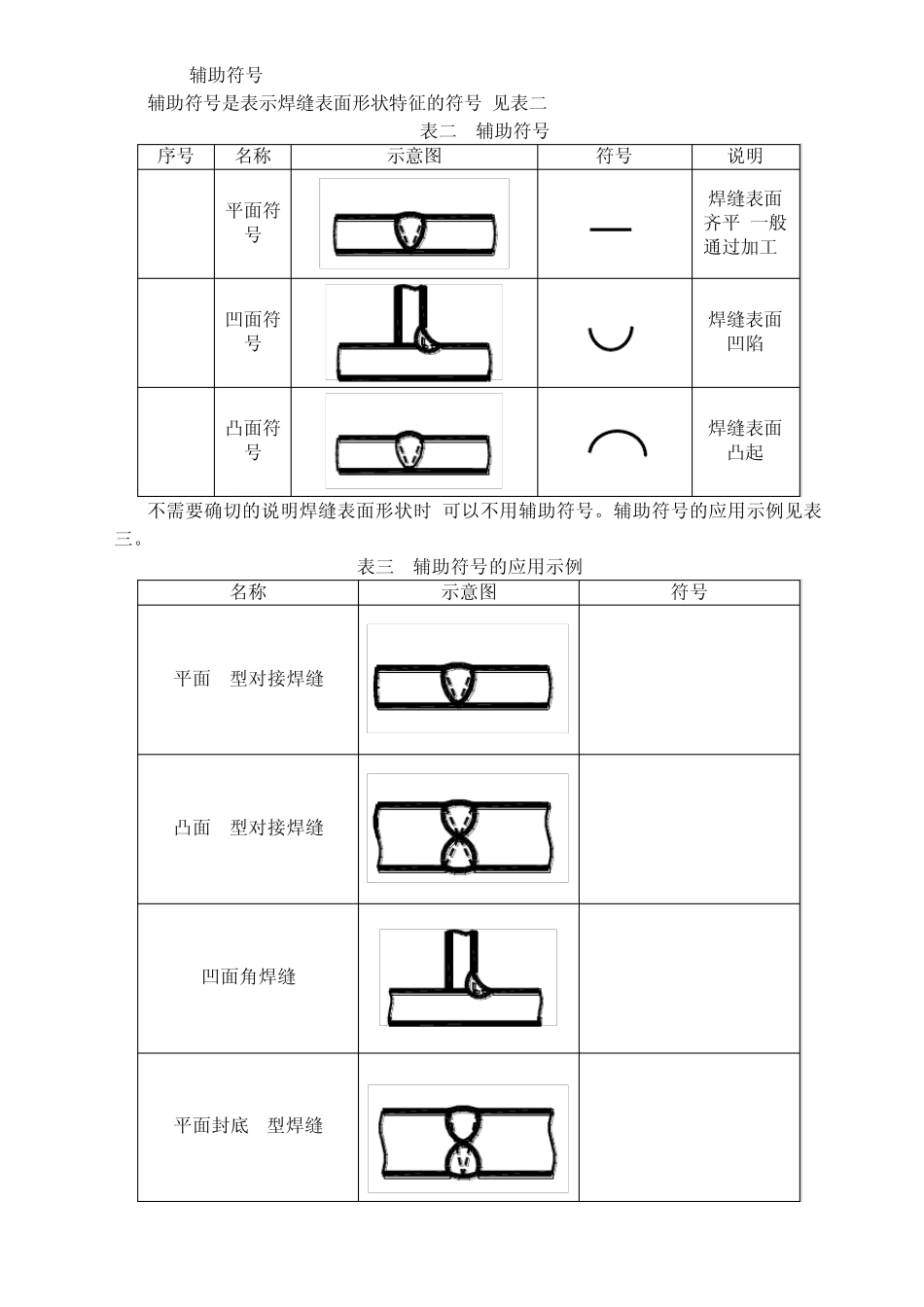

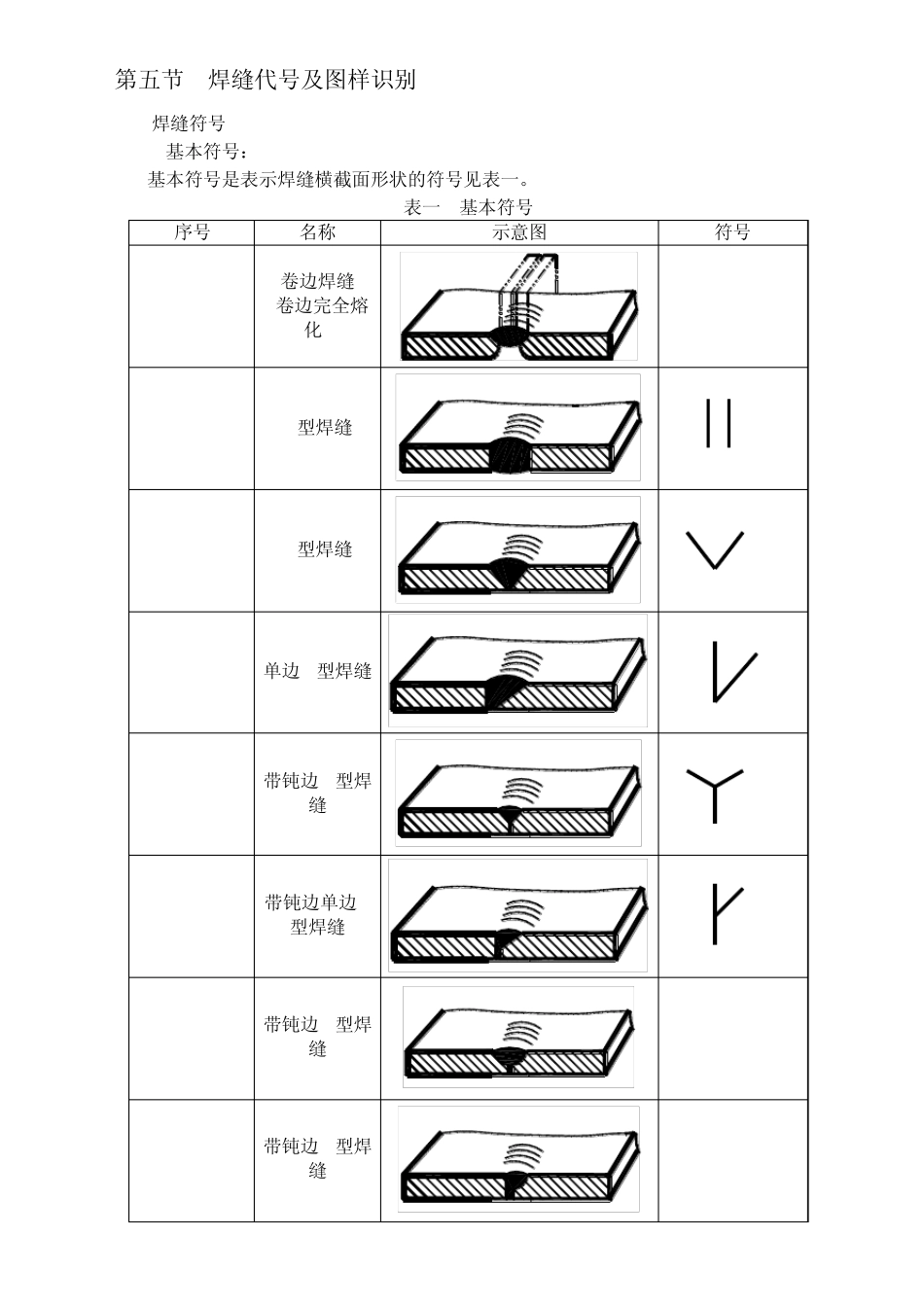

第五节 焊缝代号及图样识别 5.1 焊缝符号 5.1.1基本符号： 基本符号是表示焊缝横截面形状的符号见表一。 表一 基本符号 序号 名称 示意图 符号 1 卷边焊缝 (卷边完全熔化) 2 I型焊缝 3 V型焊缝 4 单边 V型焊缝 5 带钝边 V型焊缝 6 带钝边单边 V型焊缝 7 带钝边 U型焊缝 8 带钝边 J型焊缝 续表一 序号 名称 示意图 符号 9 封底焊缝 10 角焊缝 11 赛焊缝或槽焊缝 12 点焊缝 13 缝焊缝 5.1.2 辅助符号 辅助符号是表示焊缝表面形状特征的符号,见表二 表二 辅助符号 序号 名称 示意图 符号 说明 1 平面符号 焊缝表面齐平(一般通过加工) 2 凹面符号 焊缝表面凹陷 3 凸面符号 焊缝表面凸起 不需要确切的说明焊缝表面形状时,可以不用辅助符号。辅助符号的应用示例见表三。 表三 辅助符号的应用示例 名称 示意图 符号 平面V型对接焊缝 凸面X型对接焊缝 凹面角焊缝 平面封底 V型焊缝 5.1.3 补充符号 补充符号是为了补充说明焊缝的某些特征而采用的符号，见表四 表四 补充符号 序号 名称 示意图 符号 说明 1 带垫板符号 表示焊缝底部有垫板 2 三面焊缝符号 表示三面带有焊缝 3 周围焊缝符号 表示环绕工件周围焊缝 4 现场符号 表示在现场或工地上进行焊接 5 尾部符号 可以参照GB5185标注焊接工艺方法等内容 补充符号的应用示例见表五。 表五 补充符号应用示例 示意图 标注示例 说明 表示V型焊缝的背面底部有垫板 工件三面带有焊缝，焊接方法为手工电弧焊 表示在现场工件周围施焊 5.2 符号在图样上的位置 5.2.1基本要求 完整的焊缝表示方法除了上述基本符号、辅助符号、补充符号外，还包括指引线、一些尺寸符号及数据。 指引线一般由带有箭头的指引线（简称箭头线）和两条基准线（一条为实线，另一条为虚线）两部分组成。如图一所示。 图一 指引线 5.2.2 箭头线和接头的关系 图二和图三给出的示例说明下例术语的含义： a 接头的箭头侧 b 接头的非箭头侧。 图二 带单角焊缝的T型接头 图三 双角焊缝十字接头 5.2.3箭头线的位置 箭头线相对焊缝的位置一般没有特殊要求，见图四a、b。但是在标注 V、Y、J型焊缝时，箭头线应指向带有坡口一侧的工件，见图四。必要时，允许箭头线弯折一次，如图五。 图四 箭头线的位置 图五 弯折的箭头线 5.2.4基准线的位置 基准线的虚线可以画在基准线的实线下侧或上侧。 基准线一般应...
