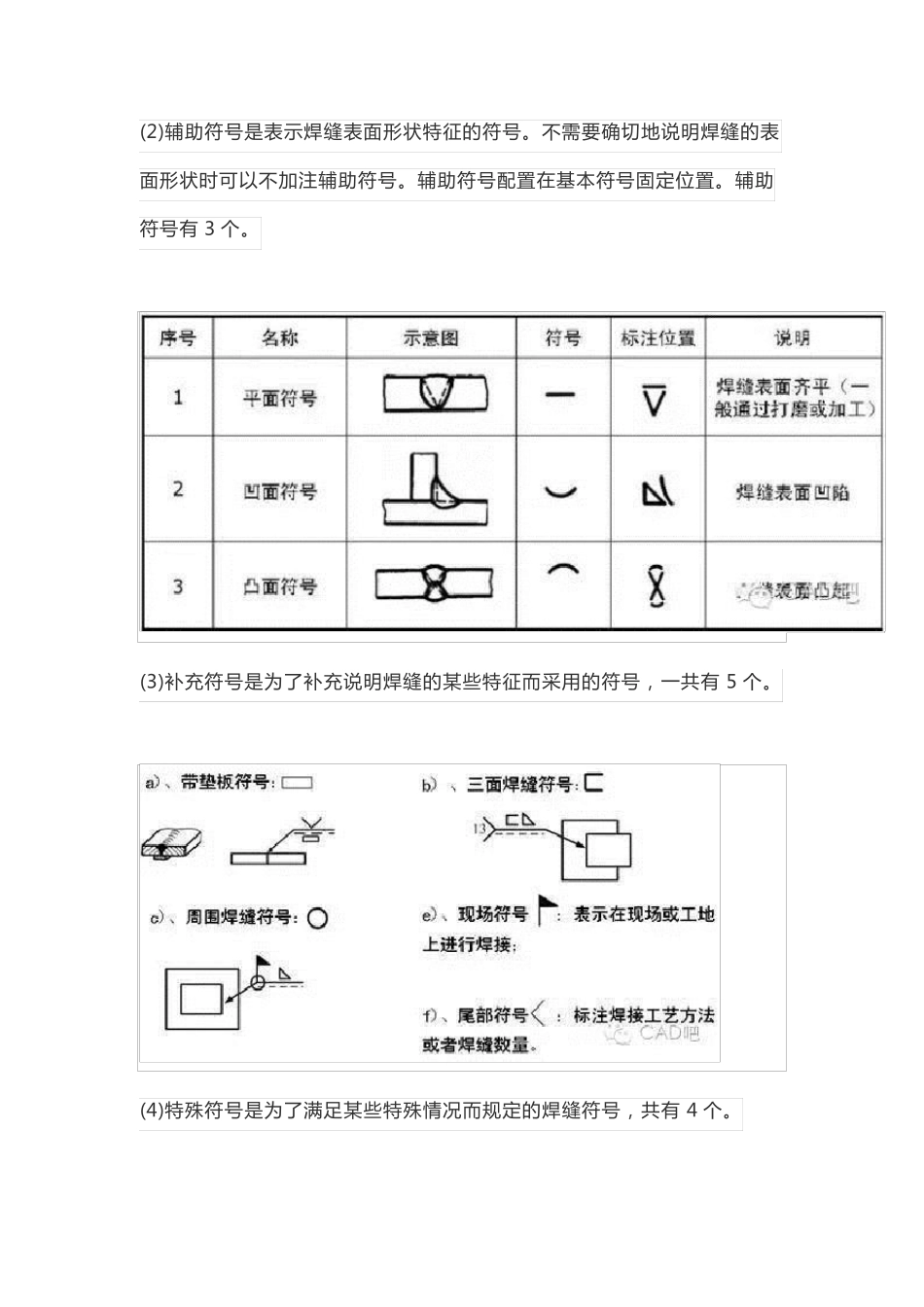

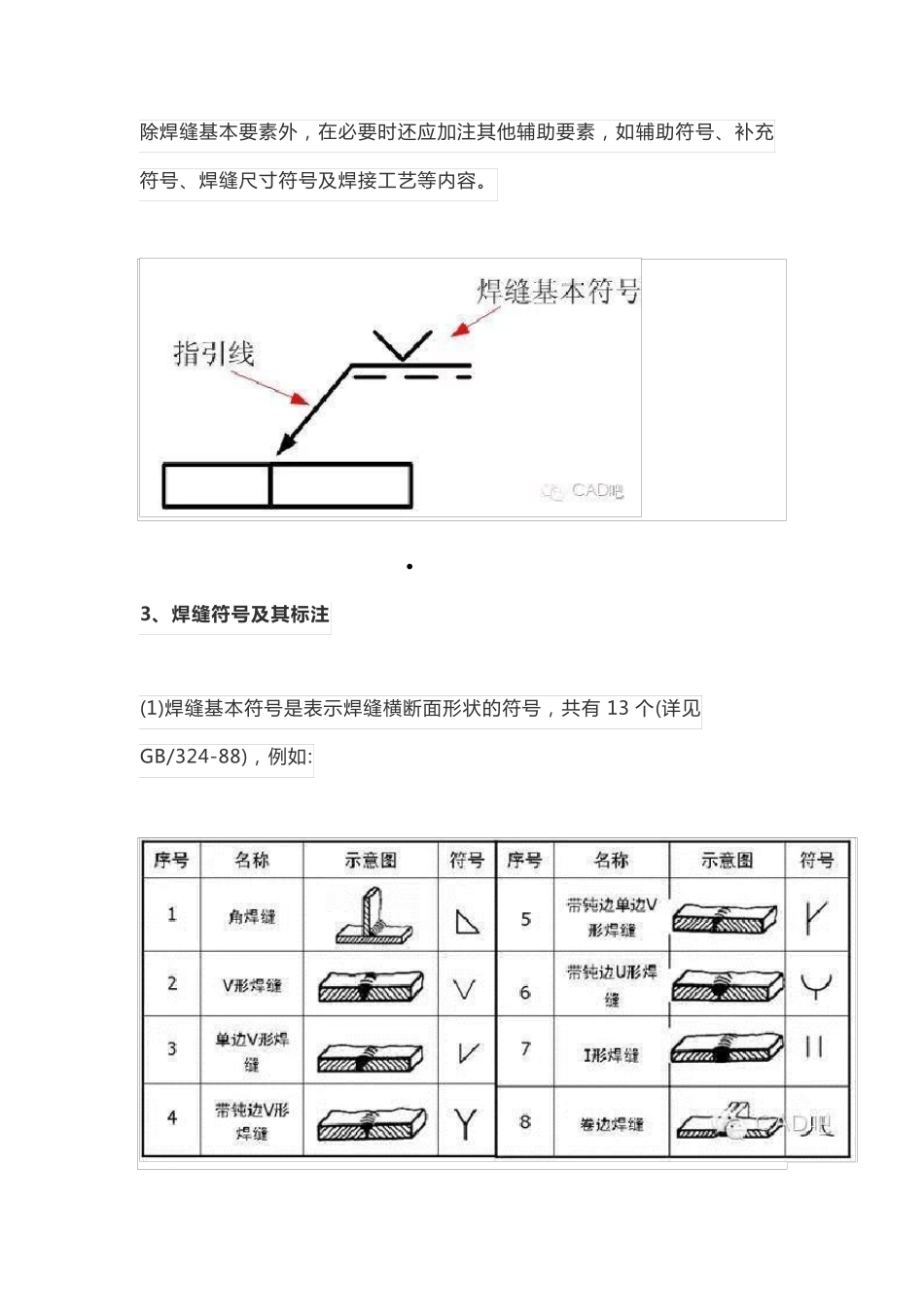

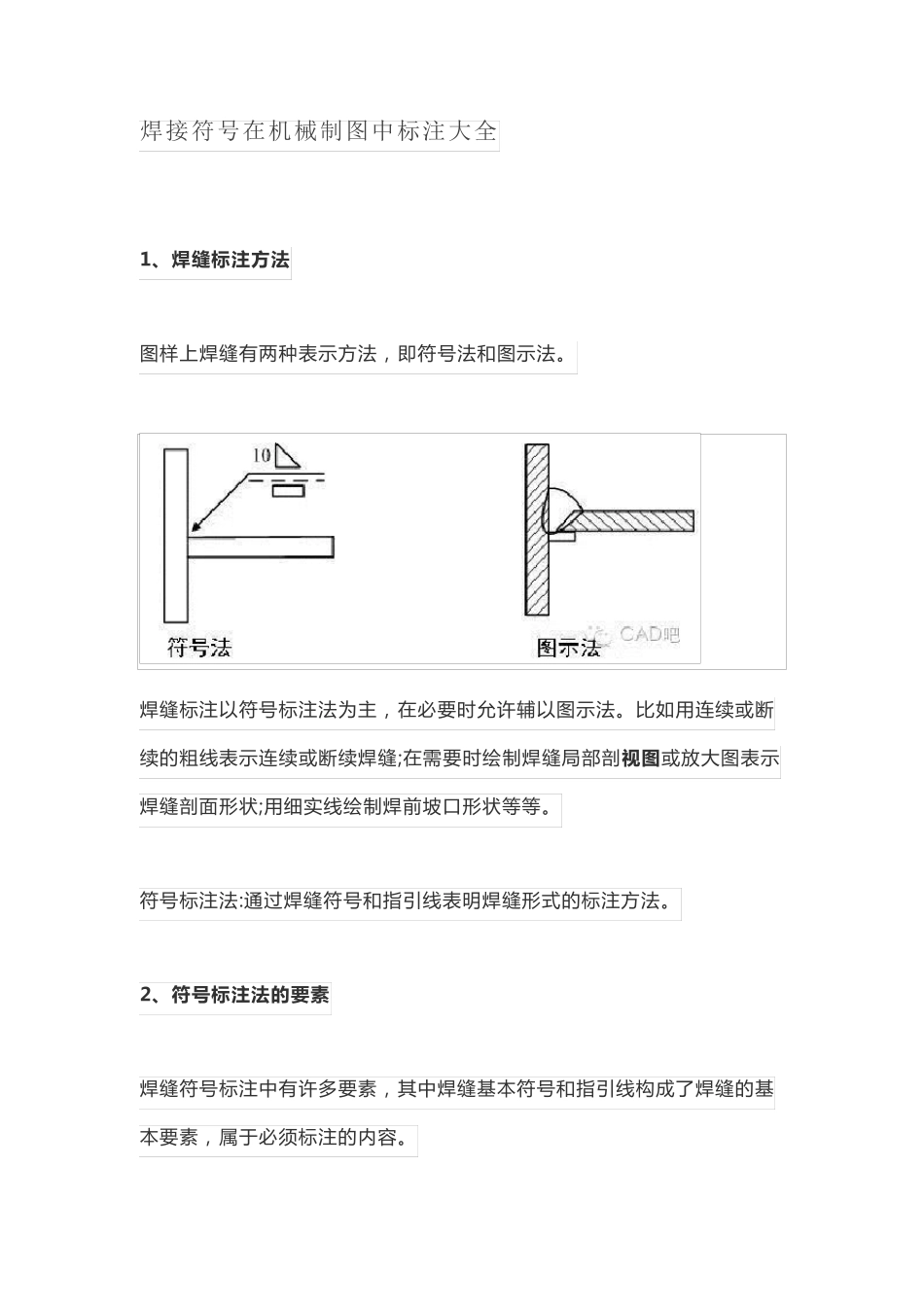

焊接符号在机械制图中标注大全 1、焊缝标注方法 图 样 上 焊 缝 有 两 种 表 示 方 法 , 即 符 号 法 和 图 示 法 。 焊 缝 标注以符 号 标注法 为主, 在必要时允许辅以图 示 法 。比如用连续或断续的粗线表 示 连续或断续焊 缝 ;在需要时绘制焊 缝 局部剖视图或放大图 表 示焊 缝 剖面形状;用细实线绘制焊 前坡口形状等等。 符 号 标注法 :通过焊 缝 符 号 和 指引线表 明焊 缝 形式的标注方 法 。 2、符号标注法的要素 焊 缝 符 号 标注中有 许多要素, 其中焊 缝 基本符 号 和 指引线构成了焊 缝 的基本要素, 属于必须标注的内容。 除 焊 缝 基 本 要 素 外 , 在 必 要 时 还 应 加 注 其 他 辅 助 要 素 , 如 辅 助 符 号 、补充符 号 、焊 缝 尺寸符 号 及焊 接工艺等内容。 • 3、焊缝符号及其标注 (1)焊 缝 基 本 符 号 是表示焊 缝 横断面形状的符 号 , 共有 13 个(详见GB/324-88), 例如 : (2)辅 助 符 号 是 表 示 焊 缝 表 面 形 状 特 征 的 符 号 。不需要确切地说明焊 缝 的 表面 形 状 时可以不加注辅 助 符 号 。辅 助 符 号 配置在基本符 号 固定位置。辅 助符 号 有 3 个。 (3)补充符 号 是 为了补充说明焊 缝 的 某些特 征 而采用的 符 号 ,一共有 5 个。 (4)特 殊符 号 是 为了满足某些特 殊情况而规定的 焊 缝 符 号 ,共有 4 个。 4、指引线及其标注 指 引 线 由 箭 头 线 和 基 准 线 组 成 。 (1)箭 头 线 : 箭 头 可指 向接头 侧和 非接头 侧; 箭 头 线 相对焊缝的位置一般没有特殊要求; 允许箭 头 线 弯折一次。 • • • • (2)基 准 线 基 准 线 含 有 实 线 基 准 线 和 虚 线 基 准 线 。虚 线 基 准 线 可画在实 线 基 准 线 的上方或下方; 焊缝符号标注在实 线 基 准 线 上说明焊缝在箭头侧,标注在虚 线 基 准 线 上说明焊缝在非箭头侧; 标 注 双 面 或 对 称 焊 缝 时 可 不 加 虚 线 。 5、焊缝尺寸符号及其标注 (1)焊 缝 标 注 有必要时 可 附带有焊 缝 尺寸符号及数据。焊 缝 尺寸符号共 有 16 个(详见 GB/324-88),例如: (2)焊 缝 尺 寸 符 号 及 数 据 的 ...
