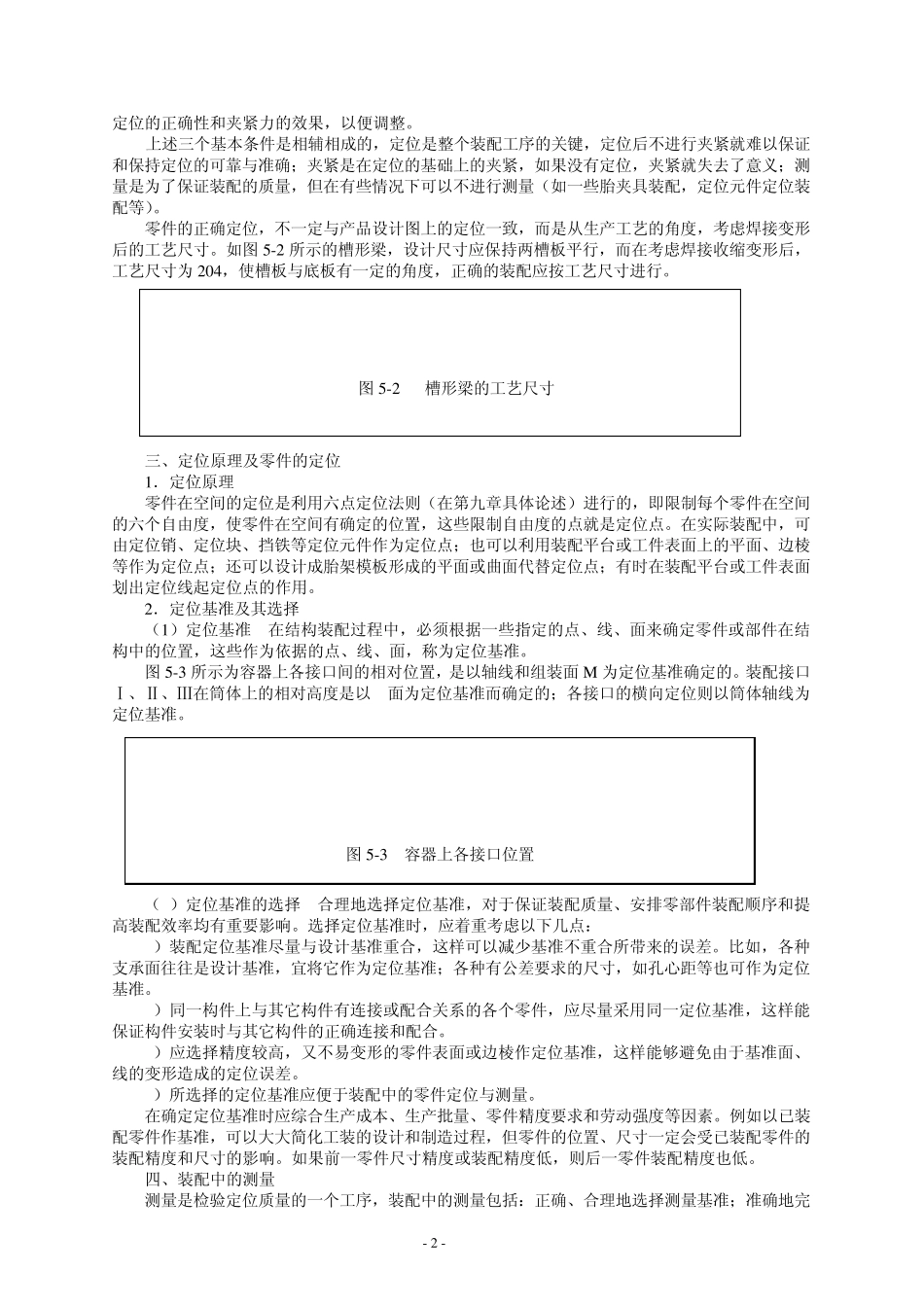

- 1 - 第一章 焊接结构的装配与焊接工艺 装配与焊接是焊接结构生产过程中的核心，直接关系到焊接结构的质量和生产效率。同一种焊接结构，由于其生产批量、生产条件不同，或由于结构形式不同，可有不同的装配方式、不同的焊接工艺、不同的装配—焊接顺序，也就会有不同的工艺过程。本章重点介绍装配与焊接工艺方法。 第一节 焊接结构的装配 装配是将焊前加工好的零、部件，采用适当的工艺方法，按生产图样和技术要求连接成部件或整个产品的工艺过程。装配工序的工作量大，约占整体产品制造工作量的30％~40％，且装配的质量和顺序将直接影响焊接工艺、产品质量和劳动生产率。所以，提高装配工作的效率和质量，对缩短产品制造周期、降低生产成本、保证产品质量等方面都具有重要的意义。 一、装配方式的分类 装配方式可按结构类型及生产批量、工艺过程、工艺方法及工作地点来分类。 1．按结构类型及生产批量的大小分类 （1）单件小批量生产 单件小批量生产的结构经常采用划线定位的装配方法。该方法所用的工具、设备比较简单，一般是在装配台上进行。划线法装配工作比较繁重，要获得较高的装配精度，要求装配工人必须具有熟练的操作技术。 （2）成批生产 成批生产的结构通常在专用的胎架上进行装配。胎架是一种专用的工艺装备，上面有定位器、夹紧器等，具体结构是根据焊接结构的形状特点设计的。 2．按工艺过程分类 （1）由单独的零件逐步组装成结构 对结构简单的产品，可以是一次装配完毕后进行焊接；当装配复杂构件时，大多数是装配与焊接交替进行。 （2）由部件组装成结构 装配工作是将零件组装成部件后，再由部件组装成整个结构并进行焊接。 3．按装配工作地点分类 （1）工件固定式装配 装配工作在固定的工作位置上进行，这种装配方法一般用在重型焊接结构或产量不大的情况下。 （2）工件移动式装配 工件沿一定的工作地点按工序流程进行装配，在工作地点上设有装配用的胎具和相应的工人。这种装配方式在产量较大的流水线生产中应用广泛，但有时为了使用某种固定的专用设备，也常采用这种装配方式。 二、装配的基本条件 在金属结构装配中，将零件装配成部件的过程称为部件装配；将零件或部件总装成产品则称为总装配。通常装配后的部件或整体结构直接送入焊接工序，但有些产品先要进行部件装配焊接，经矫正变形后再进行总装配。无论何种装配方案都需要对零件进行定位、夹紧和测量，这就是装配的三个基本条件。 1．定位...
