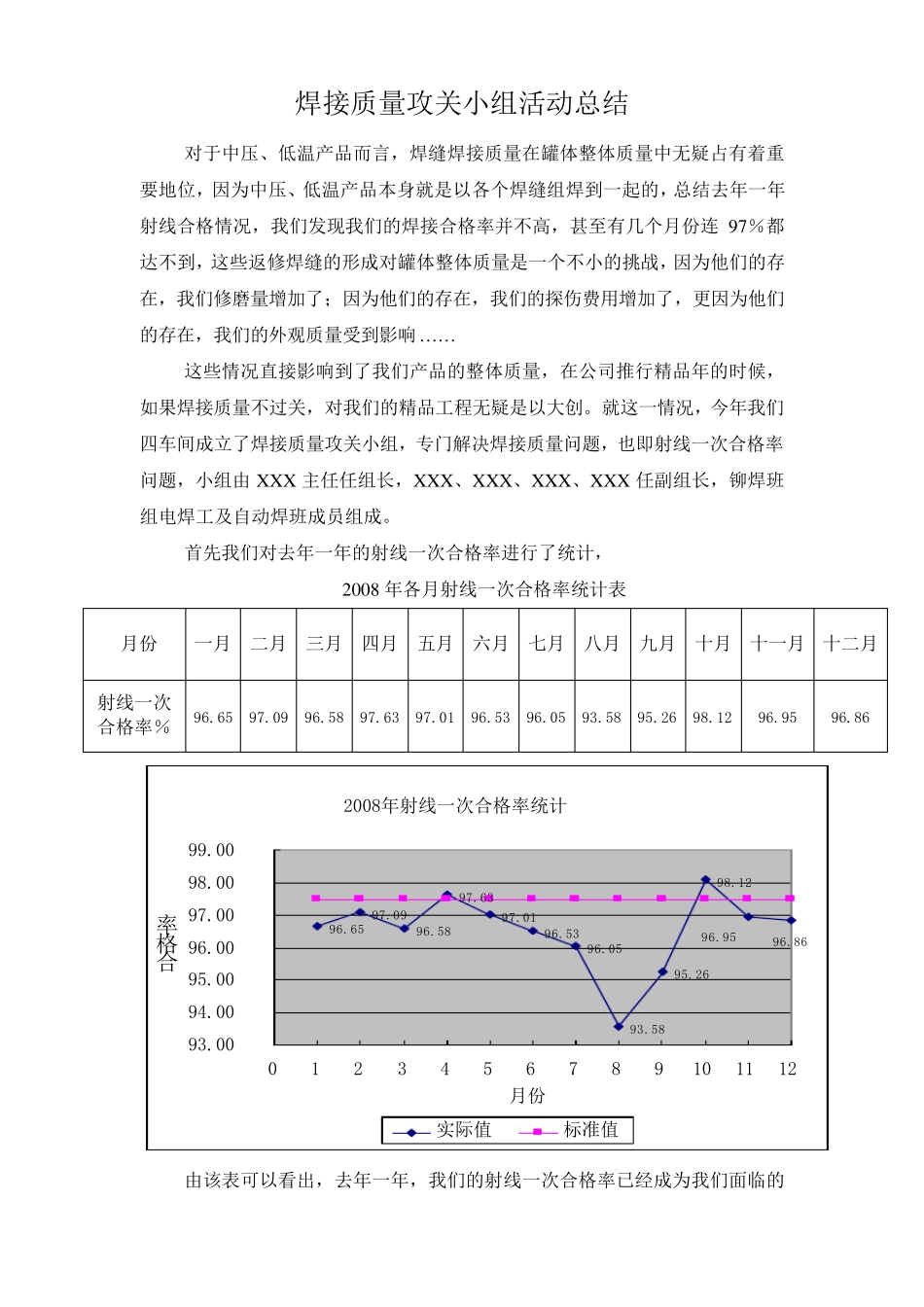

焊接质量攻关小组QC活动总结

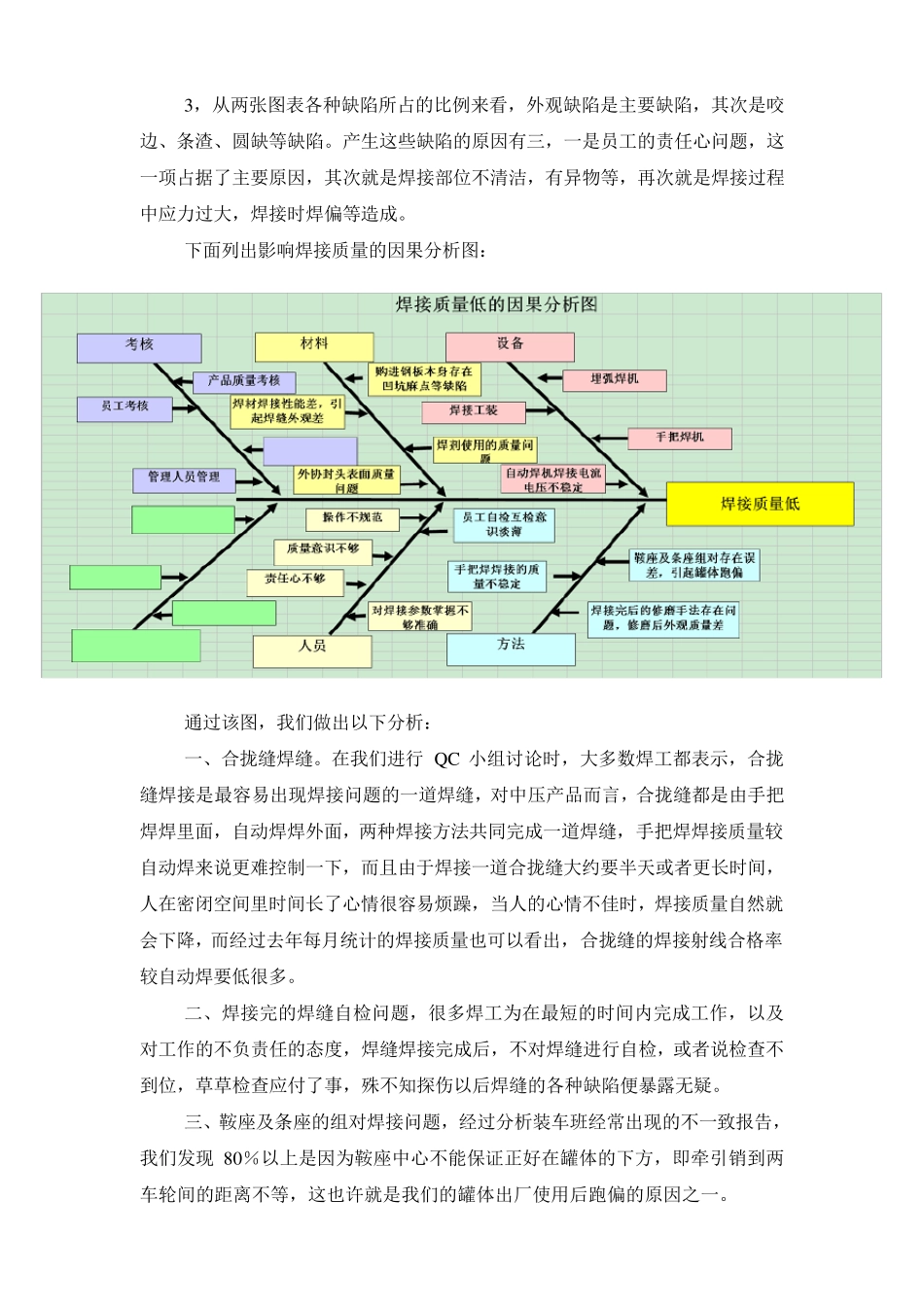

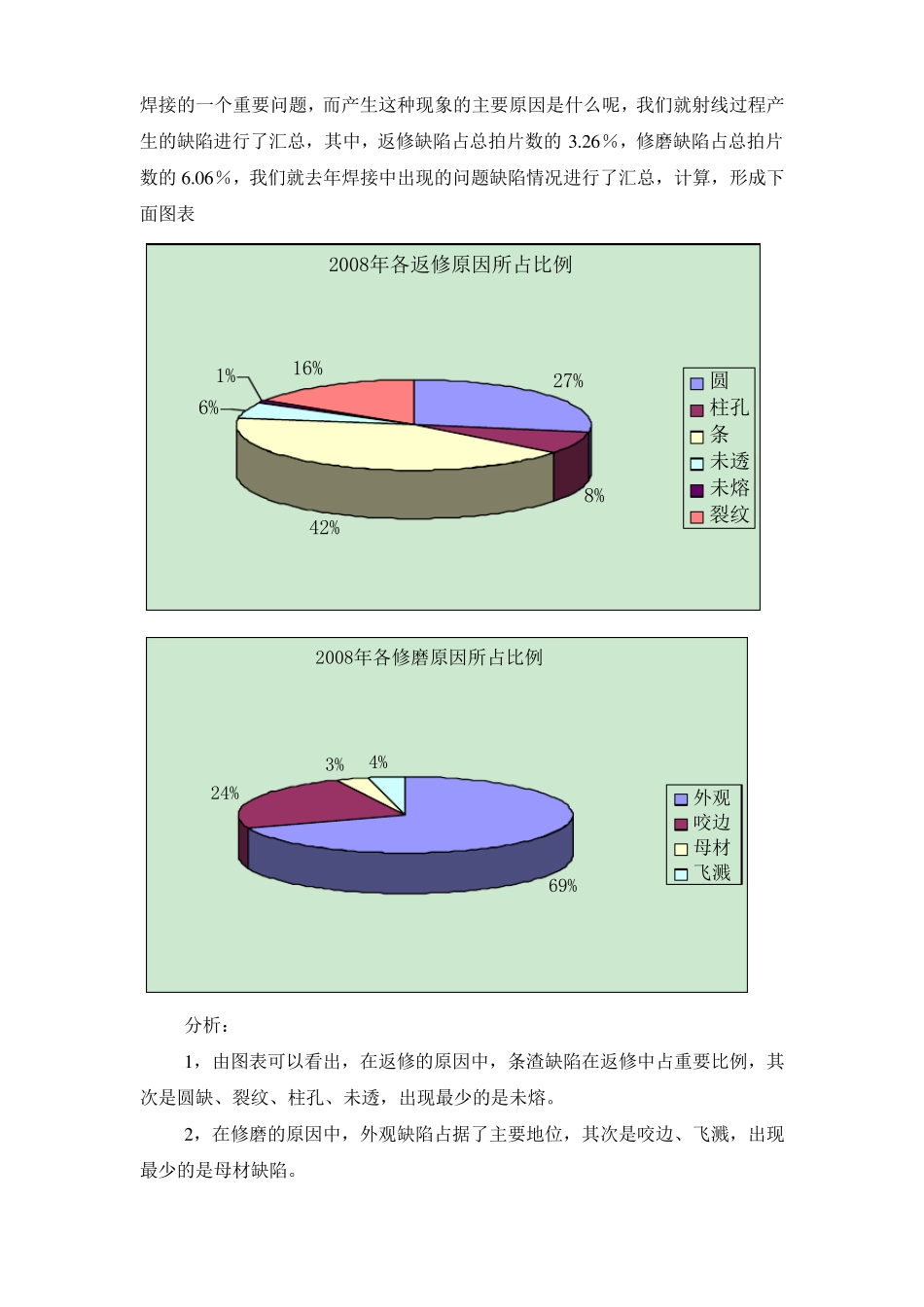

焊接质量攻关小组活动总结 对于中压、低温产品而言，焊缝焊接质量在罐体整体质量中无疑占有着重要地位，因为中压、低温产品本身就是以各个焊缝组焊到一起的，总结去年一年射线合格情况，我们发现我们的焊接合格率并不高，甚至有几个月份连 97％都达不到，这些返修焊缝的形成对罐体整体质量是一个不小的挑战，因为他们的存在，我们修磨量增加了；因为他们的存在，我们的探伤费用增加了，更因为他们的存在，我们的外观质量受到影响…… 这些情况直接影响到了我们产品的整体质量，在公司推行精品年的时候，如果焊接质量不过关，对我们的精品工程无疑是以大创。就这一情况，今年我们四车间成立了焊接质量攻关小组，专门解决焊接质量问题，也即射线一次合格率问题，小组由X X X 主任任组长，X X X 、X X X 、X X X 、X X X 任副组长，铆焊班组电焊工及自动焊班成员组成。 首先我们对去年一年的射线一次合格率进行了统计， 2008 年各月射线一次合格率统计表 月份 一月 二月 三月 四月 五月 六月 七月 八月 九月 十月 十一月 十二月 射线一次合格率％ 96.65 97.09 96.58 97.63 97.01 96.53 96.05 93.58 95.26 98.12 96.95 96.86 2008年射线一次合格率统计96.6597.0996.5897.6397.0196.5396.0593.5895.2698.1296.8696.9593.0094.0095.0096.0097.0098.0099.000123456789101112月份合格率实际值标准 值 由该 表可 以看 出 ，去年一年，我们的射线一次合格率已 经 成为我们面 临 的 焊接的一个重要问题，而产生这种现象的主要原因是什么呢，我们就射线过程产生的缺陷进行了汇总，其中，返修缺陷占总拍片数的3 .2 6 ％，修磨缺陷占总拍片数的6 .0 6 ％，我们就去年焊接中出现的问题缺陷情况进行了汇总，计算，形成下面图表 2008年各返修原因所占比例27%8%42%6%1%16%圆柱孔条未透未熔裂纹 2008年各修磨原因所占比例69%24%3%4%外观咬边母材飞溅 分析： 1 ，由图表可以看出，在返修的原因中，条渣缺陷在返修中占重要比例，其次是圆缺、裂纹、柱孔、未透，出现最少的是未熔。 2 ，在修磨的原因中，外观缺陷占据了主要地位，其次是咬边、飞溅，出现最少的是母材缺陷。 3，从两张图表各种缺陷所占的比例来看，外观缺陷是主要缺陷，其次是咬边、条渣、圆缺等缺陷。产生这些缺陷的原因有三，一是员工的责任心问题，这一项占据了主要原因，其次就是焊接部位不清洁，有异物等，再次就是焊接过...
