焊条、焊丝牌号、型号对照表

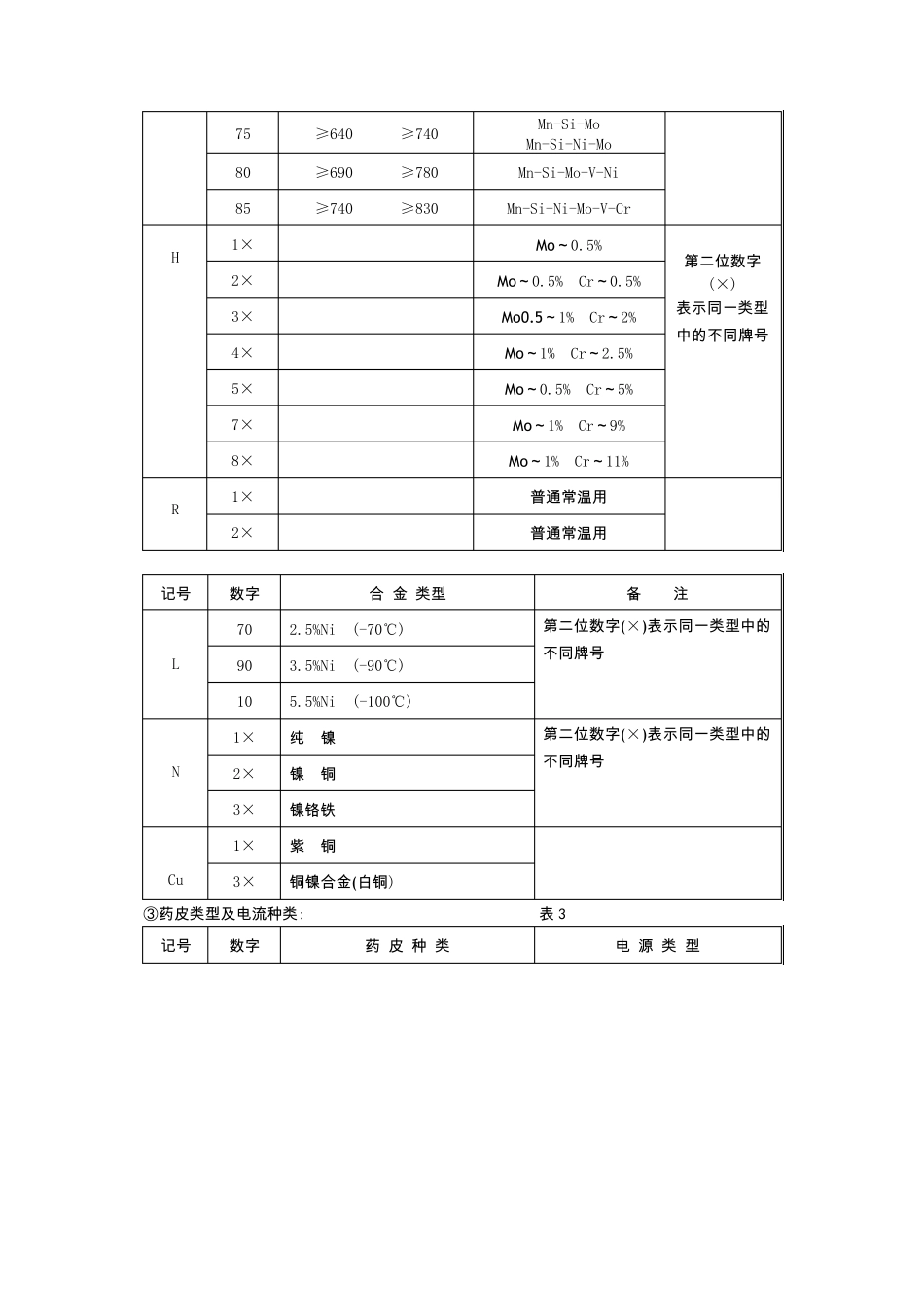

焊条牌号编制方法(大西洋牌) （ 船 用 焊 条 除 外 ） 一 个 焊 条 牌 号 由 六 部 份 组 成 。 例 如 CHE507CrNiFe13 可 分 割 为 ： 1.(CH) 二 个 字 母 ， 大 西 洋 产 品 代 号 。 2.(E)一 个 字 母 ， 焊 条 种 类 。 3.(50)二 个 数 字 ， 熔 敷 金 属 强 度 或 合 金 类 型 。 4.(7)一 个 数 字 ， 药 皮 类 型 及 电 流 种 类 。 5.(CrNi)1～ 2 字 母 ， 附 加 合 金 元 素 或 焊 条 特 性 。 6.(Fe13)字 母 ＋ 二 个 数 字 ， 焊 条 名 义 效 率 。 1.CH： 大 西 洋 产 品 代 号 2.焊 条 种 类 ： （ 见 表 1） ①焊 条 种 类 表 1 记 号 焊 条 名 称 E 碳 钢 焊 条 、低合 金 钢 焊 条 L 低温用 低合 金 钢 焊 条 S 铬镍奥氏体不锈钢 焊 条 H 耐热用 低合 金 钢 及 不锈钢 焊 条 K 铬不锈钢 焊 条 C 铸铁焊 条 N 镍及 镍合 金 焊 条 R 堆焊 焊 条 Cu 铜及 铜合 金 焊 条 ②熔 敷 金 属 强 度 及 合 金 类 型 ： 表 2 记 号 数 字 强 度 （ MPa） 主要合 金 类 型 备 注 E 42 б0.2≥330 бb≥420 (S) Mn-Si 50 ≥400 ≥490 ≥390 ≥490 Mn-Si (Ni) 55 ≥440 ≥540 Mn-Si-Mo 60 ≥490 ≥590 Mn-Si-Mo (Ni) 70 ≥590 ≥690 Mn-Si-Mo (Ni) 75 ≥640 ≥740 Mn-Si-Mo Mn-Si-Ni-Mo 80 ≥690 ≥780 Mn-Si-Mo-V-Ni 85 ≥740 ≥830 Mn-Si-Ni-Mo-V-Cr H 1× Mo～ 0.5% 第 二 位 数 字 (×) 表 示 同 一类型中的不同 牌号 2× Mo～ 0.5% Cr～ 0.5% 3× Mo0.5～ 1% Cr～ 2% 4× Mo～ 1% Cr～ 2.5% 5× Mo～ 0.5% Cr～ 5% 7× Mo～ 1% Cr～ 9% 8× Mo～ 1% Cr～ 11% R 1× 普通常温用 2× 普通常温用 记号 数 字 合 金 类型 备 注 L 70 2.5%Ni (-70℃) 第 二 位 数 字 (×)表 示 同 一类型中的不同 牌号 90 3.5%Ni (-90℃) 10 5.5%Ni (-100℃) N 1× 纯 镍 第 二 位 数 字 (×)表 示 同 一类型中的不同 牌号 2× 镍 铜 3× 镍铬铁 Cu 1× 紫 铜 3× 铜镍合金(白铜) ③ 药皮类型及电流种类: 表 3 记号 数 字 药 皮 种 类 电 源 类 型 E ...
