焊条型号和牌号对照表

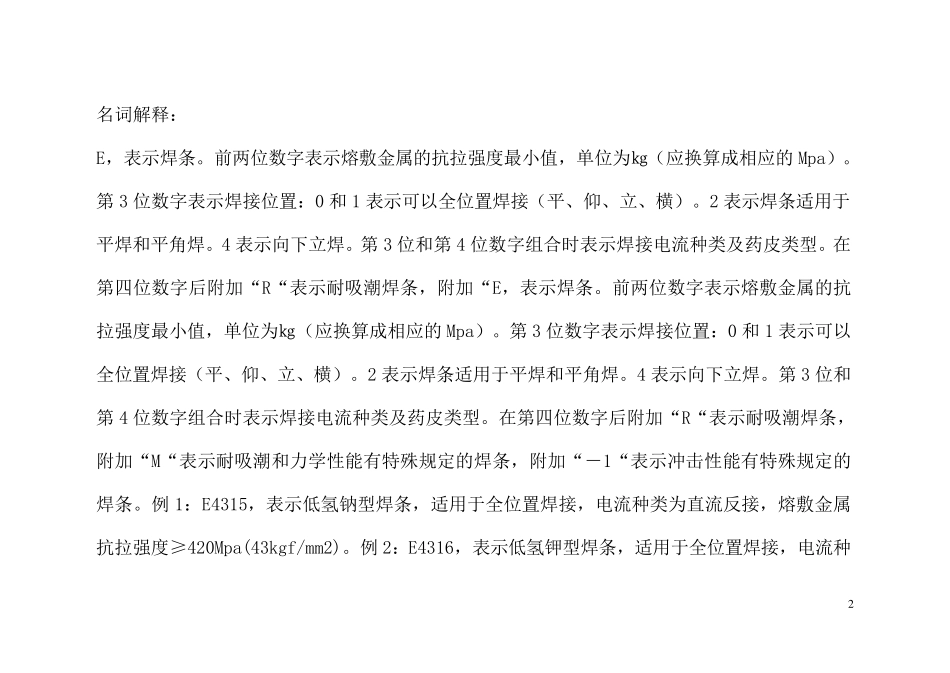

1 表12.4 常用焊条型号和牌号对照表 型号 牌号 型号 牌号 E4303 结 422 E6016 结 606 E4316 结 426 E6015 结 607 E4315 结 427 E7015 结 707 E5003 结 502 E308 奥 102 E5016 结 506 E308L 奥 002 E5015 结 507 E347 奥 132 E515 结 557 E316L 奥 022 2 名词解释： E，表示焊条。前两位数字表示熔敷金属的抗拉强度最小值，单位为㎏（应换算成相应的Mpa）。第3 位数字表示焊接位置：0 和1 表示可以全位置焊接（平、仰、立、横）。2 表示焊条适用于平焊和平角焊。4 表示向下立焊。第3 位和第4 位数字组合时表示焊接电流种类及药皮类型。在第四位数字后附加“R“表示耐吸潮焊条，附加“E，表示焊条。前两位数字表示熔敷金属的抗拉强度最小值，单位为㎏（应换算成相应的Mpa）。第3 位数字表示焊接位置：0 和1 表示可以全位置焊接（平、仰、立、横）。2 表示焊条适用于平焊和平角焊。4 表示向下立焊。第3 位和第4 位数字组合时表示焊接电流种类及药皮类型。在第四位数字后附加“R“表示耐吸潮焊条，附加“M“表示耐吸潮和力学性能有特殊规定的焊条，附加“－1“表示冲击性能有特殊规定的焊条。例 1：E4315，表示低氢钠型焊条，适用于全位置焊接，电流种类为直流反接，熔敷金属抗拉强度≥420Mpa(43kgf/mm2)。例 2：E4316，表示低氢钾型焊条，适用于全位置焊接，电流种 3 类为交流或直流反接，熔敷金属抗拉强度≥420Mpa(43kgf/mm2)。E4328 表示铁粉低氢型焊条，适用于平焊、平角焊，电流种类为交流或直流反接，熔敷金属抗拉强度≥420Mpa(43kgf/mm2)。 4 项目介绍 D502 阀门堆焊焊条 符合 GB EDCr-A1-03 说明: D502 是钛钙型药皮的1Cr13 型阀门堆焊焊条，可交直流两用，焊接工艺良好。堆焊金属为1Cr13 半铁素体高铬钢。堆焊层具有空淬特性，一般不须进行热处理，硬度均匀，亦可在750-800℃退火软化，当加热至 900-1000℃空冷或油淬后，可重新硬化。 5 用途: 这是一种通用性的表面堆焊用焊条，用于堆焊工作温度在450℃以下的碳钢或合金钢的轴及阀门等。 熔敷金属化学成分(%) 化学成分 C S P Cr 其它元素总量 保证值 ≤0.15 ≤0.030 ≤0.040 10.0~16.0 ≤2.50 堆焊层硬度: （焊后空冷）HRC≥40 参考电流 (AC、DC) 焊条直径(mm) φ2.5 φ3.2 φ4.0 φ5.0 焊接电流(A) 50~80 80~120 120~160 160~200 注意事项: 1.焊前焊条须经 150℃左右...
