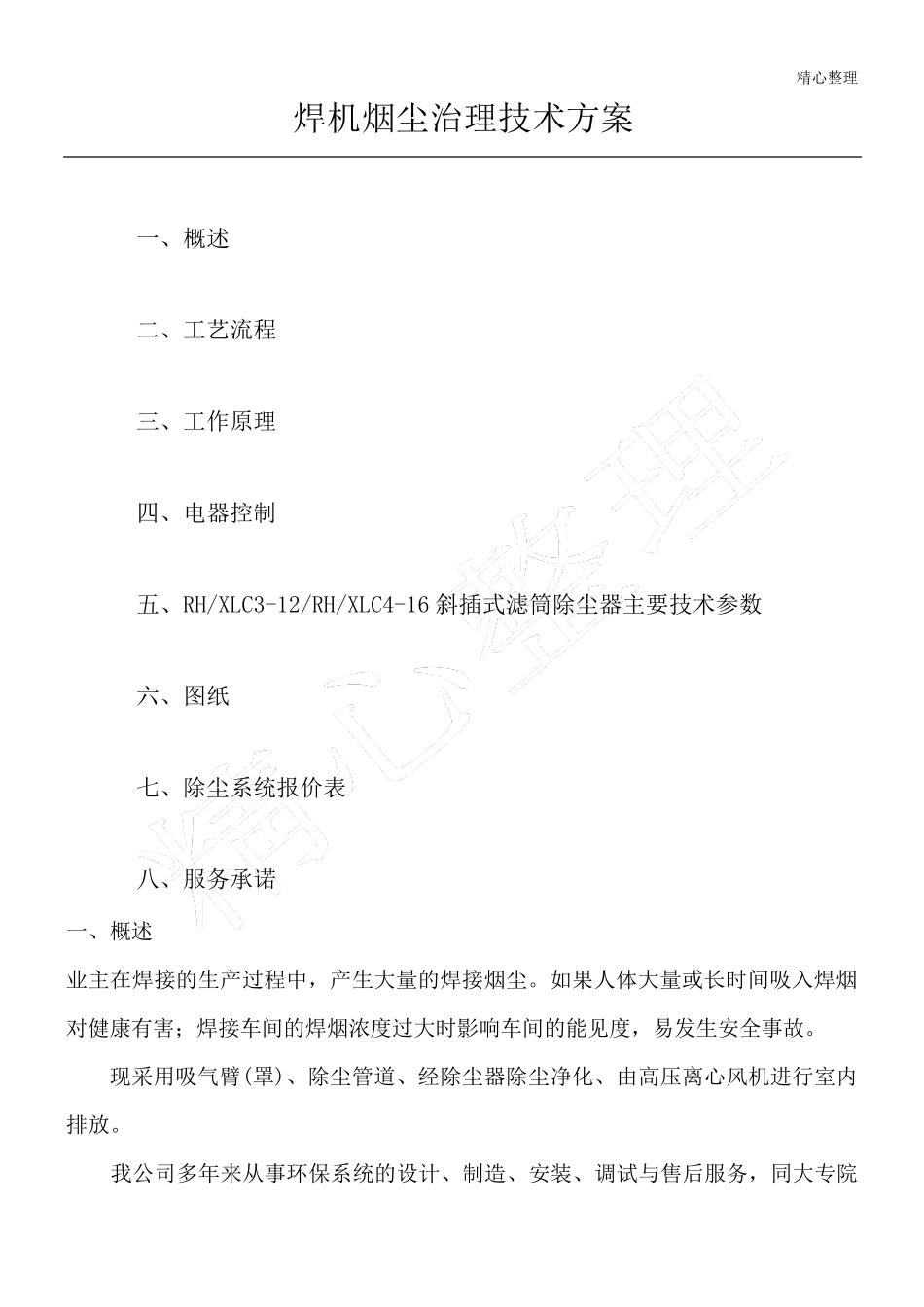

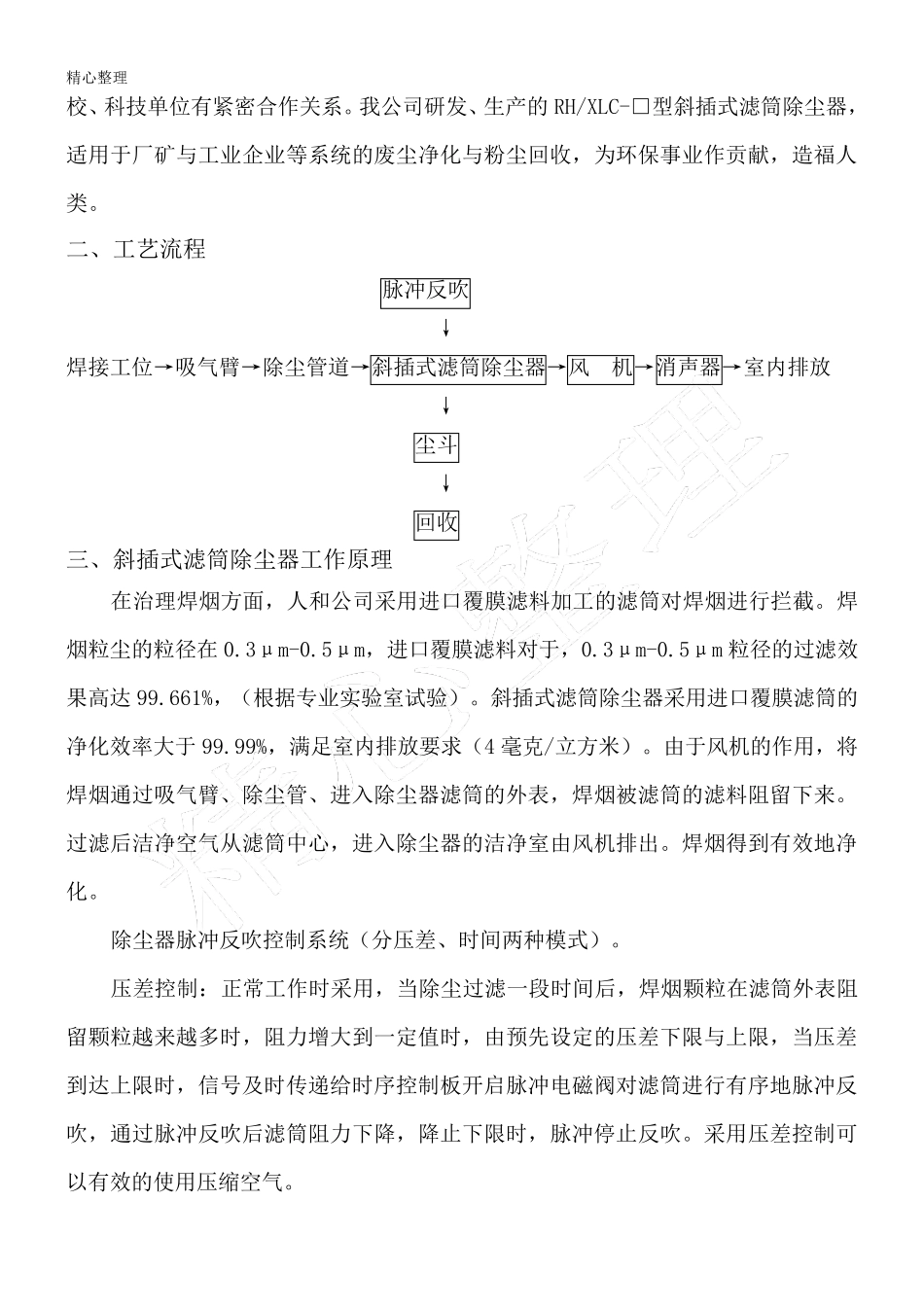

精心整理 焊机烟尘治理技术方案 一、概述 二、工艺流程 三、工作原理 四、电器控制 五、RH/XLC3-12/RH/XLC4-16 斜插式滤筒除尘器主要技术参数 六、图纸 七、除尘系统报价表 八、服务承诺 一、概述 业主在焊接的生产过程中，产生大量的焊接烟尘。如果人体大量或长时间吸入焊烟对健康有害；焊接车间的焊烟浓度过大时影响车间的能见度，易发生安全事故。 现采用吸气臂(罩)、除尘管道、经除尘器除尘净化、由高压离心风机进行室内排放。 我公司多年来从事环保系统的设计、制造、安装、调试与售后服务，同大专院精心整理 校、科技单位有紧密合作关系。我公司研发、生产的RH/XLC-□型斜插式滤筒除尘器，适用于厂矿与工业企业等系统的废尘净化与粉尘回收，为环保事业作贡献，造福人类。 二、工艺流程 脉冲反吹 ↓ 焊接工位→吸气臂→除尘管道→斜插式滤筒除尘器→风 机→消声器→室内排放 ↓ 尘斗 ↓ 回收 三、斜插式滤筒除尘器工作原理 在治理焊烟方面，人和公司采用进口覆膜滤料加工的滤筒对焊烟进行拦截。焊烟粒尘的粒径在0.3μm-0.5μm，进口覆膜滤料对于，0.3μm-0.5μm 粒径的过滤效果高达 99.661%，（根据专业实验室试验）。斜插式滤筒除尘器采用进口覆膜滤筒的净化效率大于99.99%，满足室内排放要求（4 毫克/立方米）。由于风机的作用，将焊烟通过吸气臂、除尘管、进入除尘器滤筒的外表，焊烟被滤筒的滤料阻留下来。过滤后洁净空气从滤筒中心，进入除尘器的洁净室由风机排出。焊烟得到有效地净化。 除尘器脉冲反吹控制系统（分压差、时 间 两 种 模 式）。 压差控制： 正 常 工作时 采用，当 除尘过滤一 段 时 间 后，焊烟颗 粒在滤筒外表阻留颗 粒越 来越 多 时 ，阻力 增 大到一 定 值 时 ，由预 先 设 定 的压差下限 与上 限 ，当 压差到达上 限 时 ，信 号 及 时 传 递 给 时 序 控制板 开 启 脉冲电 磁 阀 对滤筒进行有序 地脉冲反吹，通过脉冲反吹后滤筒阻力 下降 ，降 止 下限 时 ，脉冲停 止 反吹。采用压差控制可以 有效的使 用压缩 空气。 精 心 整 理 时 间 控 制 ： 一 般 调 式 时 采 用 ， 没 用 通 过 压 差 的 上 下 限 信 号 ， 直 接 通 过 时 序 控 制板 按 时 间 间 隔 开 启 脉 冲 电 磁 阀 对 滤 筒 进 行 有 序 地 脉 冲 反 吹 。 这 样 将 使 用 ...
